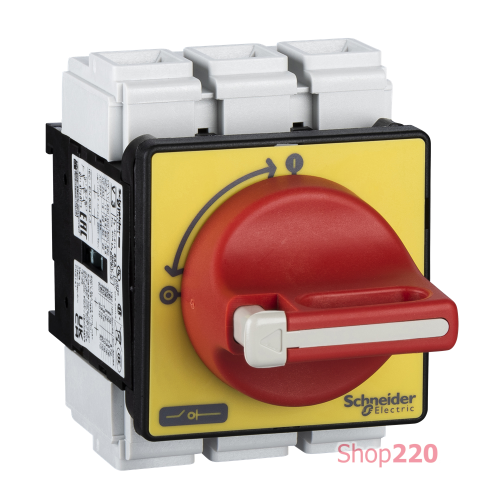

Аварийный выключатель 63А VCF3

Выключатель-разъединитель TeSys Vario для дверного монтажа, 3 полюса, 63 A/690 В, для коммутационных применений двигателей до 22 кВт при 400 В AC-23. Полный блок состоит из корпуса переключателя V3 красной ручки с желтой передней пластиной 60x60 мм KCF2PZ. Предназначен для использования в качестве главного и аварийного выключателя. Закрывающаяся ручка на 3 замка (заказываются отдельно). Ручка с 4 винтами крепления на дверце, что обеспечивает степень защиты IP65 для крепления. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), отвечает требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys
Название продукта: TeSys VARIO
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,800 см
Ширина 1 упаковки: 8,500 см
Длина 1 упаковки: 11,800 см
Вес 1 упаковки: 349,000 г
Гарантия: 18 месяцев
[Uimp] номинальное импульсное выдерживаемое напряжение: 8 кВ
Стандарты: МЭК 60947-3
Защитная обработка: TC
Высота: 83 мм
Ширина: 60 ??мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 4,422 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 192
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 81,060 кг
Момент затяжки: Круг подачи питание: 4 Н.м - на винтовой зажим
Огнестойкость: 960 °C в соответствии с МЭК 60695-2-1
Степень защиты: IP20 в соответствии с МЭК 60529, IP65
Маркировка: 0 - 1
Тип сети: Постоянный ток , переменный ток
Номинальный условный ток короткого замыка: 10 кА на 400 В - соответствующий предохранитель 63 А аМ, 10 кА на 400 В - соответствующий предохранитель 63 А gG
Код совместимости: Главный выключатель разъединитель
Цвет ручки: Красный
Цвет передней панели ручки: Желтый
тип продукта: Выключатель аварийного отключения разъединитель
Количество полюсов: 3P
Уровень производительности: Высокая производительность
[Icw] номинальный кратковременный выдерживаемый: 756 А на 400 В продолжительность: 1 с
Состав устройства: Выключатель, Ручка
[Ith] Условный тепловой ток свободного воздуха: 63 А
Механическая прочность: Вибрации 10...150 Hz (1 Гн) в соответствии с МЭК 60068-2-6, Удары 11 мс (30 Гн) в соответствии с МЭК 60068-2-27
Электрическая долговечность: 30000 циклов AC-21, 30000 циклов DC -1...5
Краткое название устройства: VCF
Монтажная поддержка: Ручка: дверь, Переключатель: дверь
[Ue] Номинальное рабочее напряжение IEC: 690 В переменный ток 50/60 Гц
Номинальная рабочая мощность по стандарту: 11 кВт на 230...240 В (AC -3), 22 кВт на 500 В (AC-3), 22 кВт на 690 В (AC-23A), 30 кВт на 500 В (AC-23A), 18,5 кВт на 400...415 В (AC-3), 18,5 кВт на 690 В (AC-3), 15 кВт на 230...240 В (AC-23A), 22 кВт на 400...415 В (AC-23A)
Номинальный рабочий ток [Ie]: 41,5 А AC-23 Ue: 400 В
[Ithe] Обычный закрытый тепловой ток: 50 А
Производственная мощность (I Rms): 630 A на 400 В AC-21A, 630 A на 400 В AC-22A, 630 A на 400 В AC-23A
Разрывная способность: 500 А на 400 В (AC-21A), 500 А на 400 В (AC-22A), 500 А на 400 В (AC-23A)
[Icm] Номинальная способность к короткому замыканию: 2,1 кА на 400 В при Iпик
Пригодность для изоляции: Да
Клеммное соединение IEC: Круг подачи питания: винтовой зажим кабель 25 мм? - Жесткий, Круг подачи питания: винтовой зажим кабель 16 мм? - гибкий - с кабельным наконечником
Вес изделия: 0,56 кг
Сертификация продукции: GL, CCC, CSA, UL, UKCA
Способ монтажа: 4 винтами для ручка
Тип и состав контакта: 3 нормально открытых
Прерывистый класс эксплуатации: 30
Тип управления: Поворотная ручка
Поворотная ручка Тип крепления: Прямой
Поворотная ручка блокировки: От 1 до 3 навесных замков 4…8 мм
Базовый размер: 60 x 60 мм
Температура окружающего воздуха для эксп: -20…50 °C
