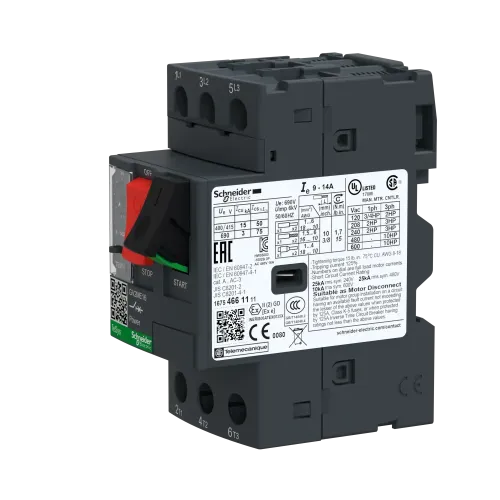

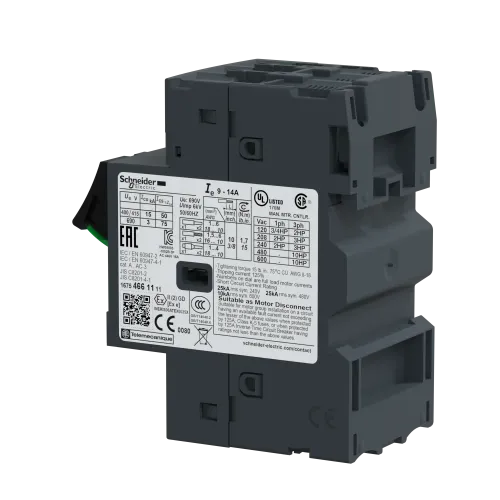

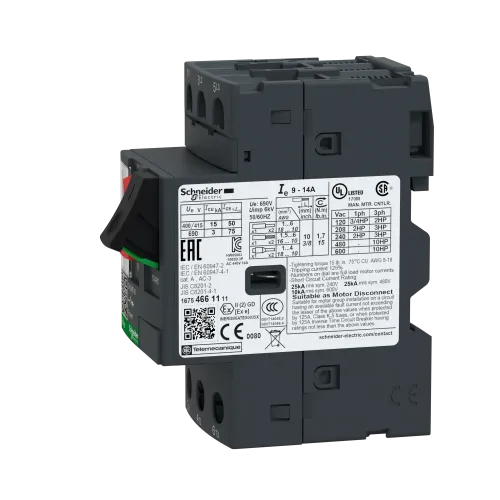

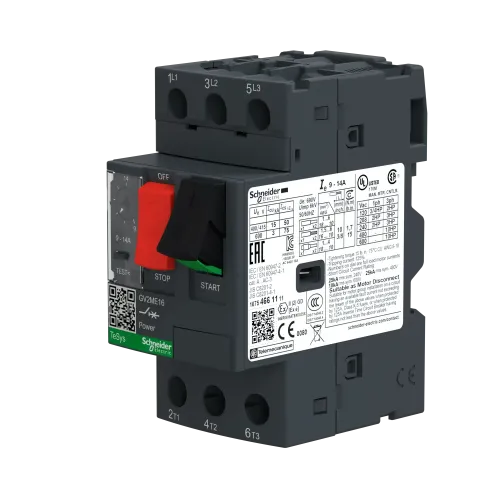

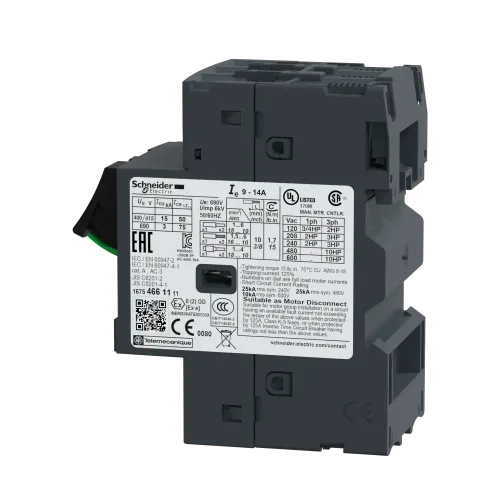

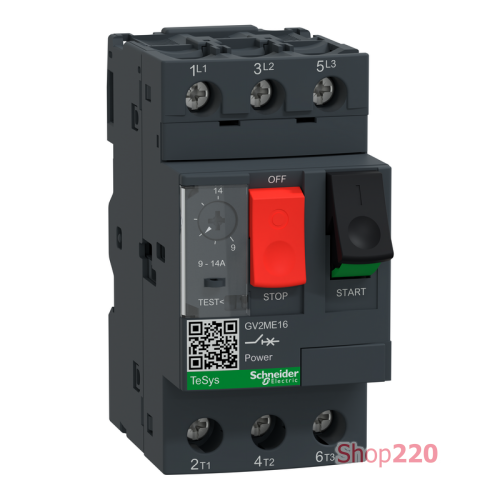

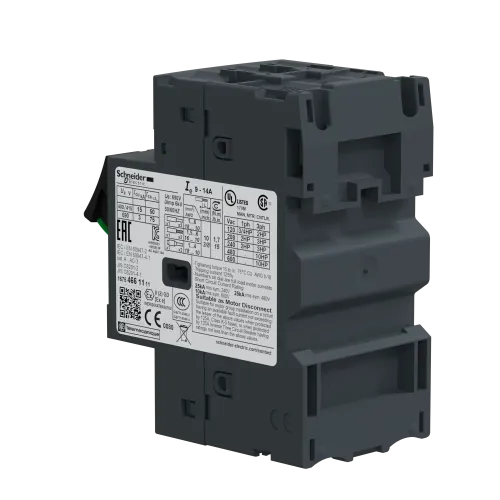

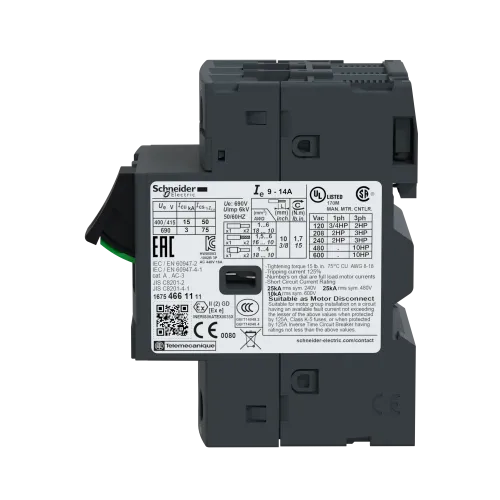

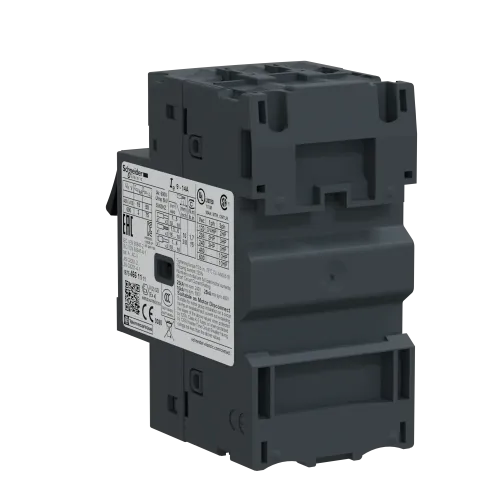

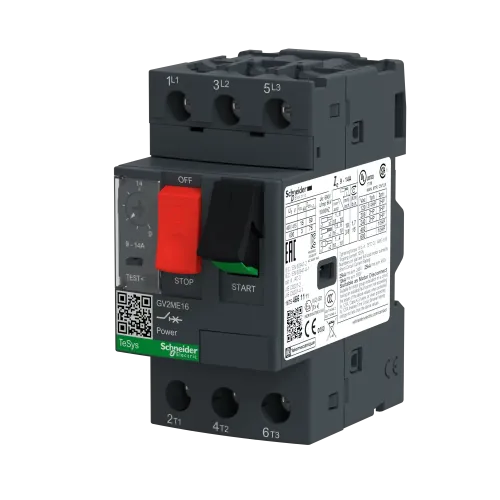

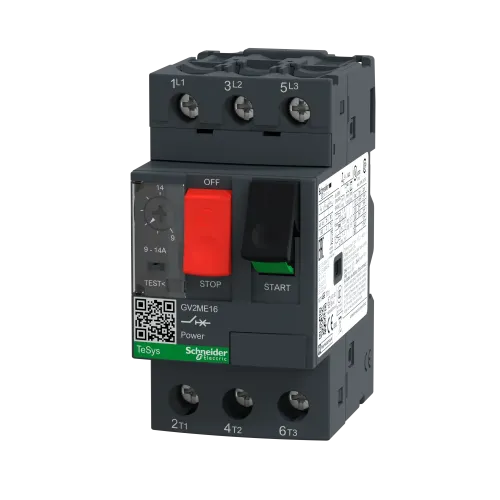

Автоматический выключатель защиты двигателя 9-14А, GV2ME16

Автоматический выключатель TeSys GV, 3 полюса (3P), 14 A/690 В, для трехфазных двигателей 5,5 кВт при 400 В. Он обеспечивает термомагнитную защиту с температурным диапазоном настроек 9-14 A, магнитное отключение при 13xIn, высокую отключающую способность Icu 15 кА при 400 В. подключение производится с помощью винтовых клемм. Управление запуском/остановкой с помощью соответствующей кнопки гарантировано на 100 000 циклов AC-3.

Особенности изделия

Новый современный внешний вид всех машин
Широкий ассортимент GV: Магнитные, термомагнитные, разных размеров (GV2, GV3, GV4)
Легче устанавливать и эксплуатировать с винтами разных стандартов
Безопасное и долговременное подключение к электросети помощью клемм EverLink
Цифровое обслуживание клиентов для технической документации
Экологическая эффективность продукта
Воплощенная постоянство
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys Deca
Тип изделия или компонента: Автоматический выключатель двигателя
Название продукта: TeSys GV2, TeSys Deca
Масса нетто: 0,26 кг
Цвет: Темно-серый
/> Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,000 см
Ширина 1 упаковки: 8,700 см
Длина 1 упаковки: 9,500 см
Вес 1 упаковки: 276,000 г
Гарантия: 18 месяцев
Способ крепления: Симметричная din-рейка 35 мм зажимной, Панель прикручена (с переходной пластиной)
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] номинальное напряжение изоляции: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-2
[In] номинальный ток: 14 А
Стандарты: МЭК 60947-2, МЭК 60947-4-1
Сертификация изделия: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds реестр судоходства), BV, RINA, DNV-GL, UKCA
Высота: 89 мм
Ширина: 45 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 24
/> Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 6,971 кг
Глубина: 78,5 мм
Рабочая температура окружающей среды: -20…60 °C
Момент затяжки: 1, 7 Н.м - на Винтовой зажим
Огнестойкость: 960 °C соответственно к МЭК 60695-2-11
Степень защиты: IP20 в соответствии с МЭК 60529
Степень ударозащиты: IK04
Название устройства: GV2ME
Область применения продукта: Защита двигателя
Тип сети: Переменный ток
Технология расцепителя: Тепломагнитный
Отключающая способность: 100 кА Icu на 230/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 15 кА Icu на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 8 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 6 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 3 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Частота сети: 50/ 60 Гц в соответствии с МЭК 60947-4-1
Тип управление: Кнопочный выключатель
Механическая износостойкость: 100000 циклов
Температура окружающего воздуха для собер: -40…80 °C
Электрическая износостойкость: 100000 циклов для AC-3 на 415 В In, 1000 AC-3e на 415 В In
Высота над уровнем моря: 2000 м
Соответствие требованиям по изоляции: Да в соответствии с МЭК 60947-1 § 7-1-6
[Ith] условный тепловой ток в открытом исп: 14 А в соответствии с МЭК 60947- 4-1
Категория применения: Категория A в соответствии с IEC 60947-2, AC-3 в соответствии с МЭК 60947-4-1, AC-3e в соответствии с МЭК 60947-4-1
Номинальный режим эксплуатации:Непрерывный в соответствии с МЭК 60947-4-1
Механическая устойчивость: Удары: 30 Гн за 11 мс, Вибрации: 5 Гн, 5...150 Гц
Ток срабатывания электромагнитного ро: 170 А
Климатическая устойчивость: в соответствии с IACS E10
Мощность двигателя [кВт]: 5,5 кВт на 400/415 В переменный ток 50/60 Гц, 7,5 кВт на 500 В переменный ток 50/60 Гц, 9 кВт на 690 В переменный ток 50/60 Гц, 11 кВт на 690 В переменный ток 50/60 Гц
Рассеиваемая мощность на полюс: 2,5
[Ics] номинальная отключающая способность при: 100 % на 230/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 50 % на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 50% на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 75 % на 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 75 % на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Пределы регулирования теплового защиты: 9…14 А в соответствии с МЭК 60947-4-1
Чувствительность к разрыву фазы: Да в соответствии с МЭК 60947-4-1
