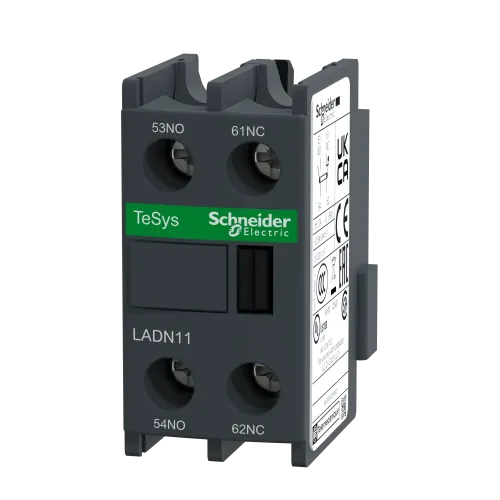

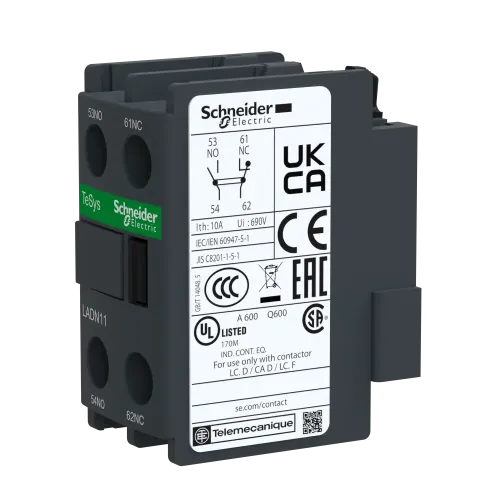

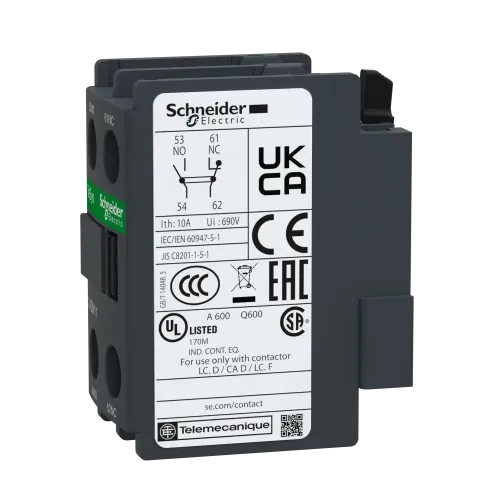

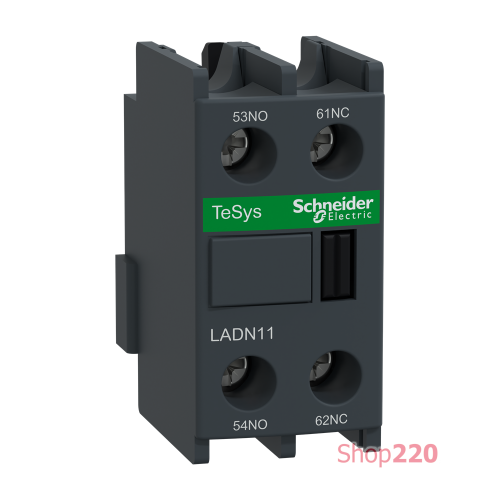

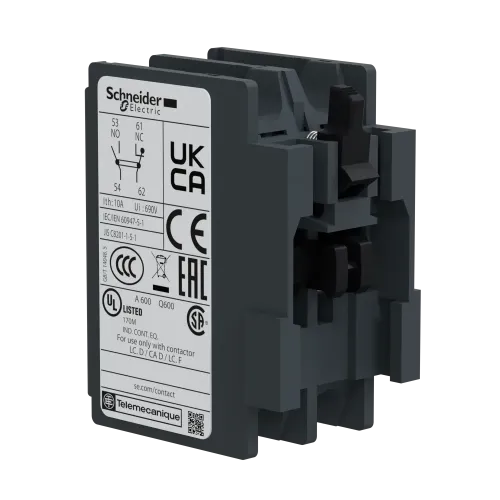

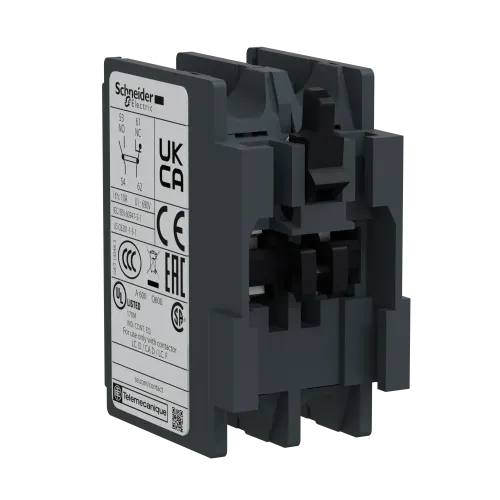

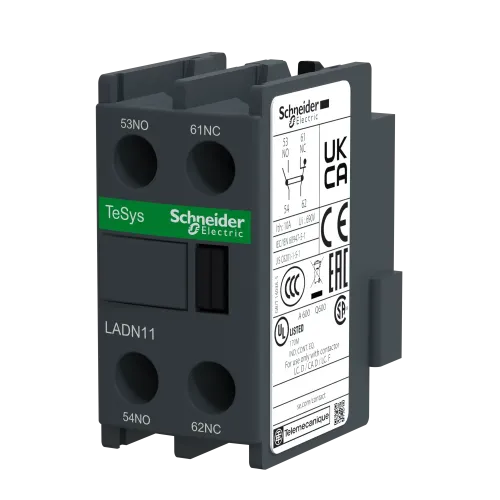

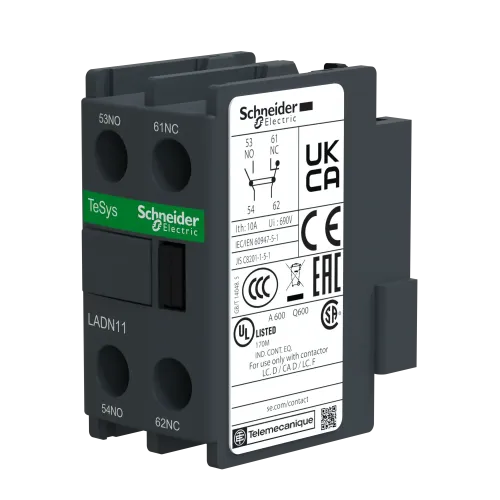

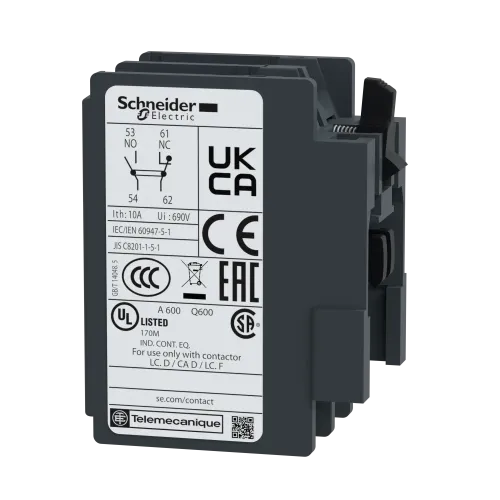

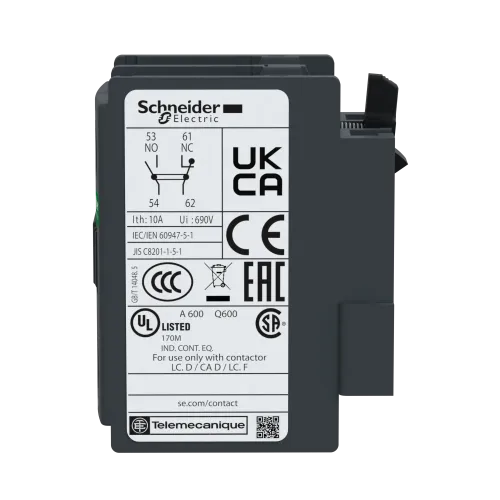

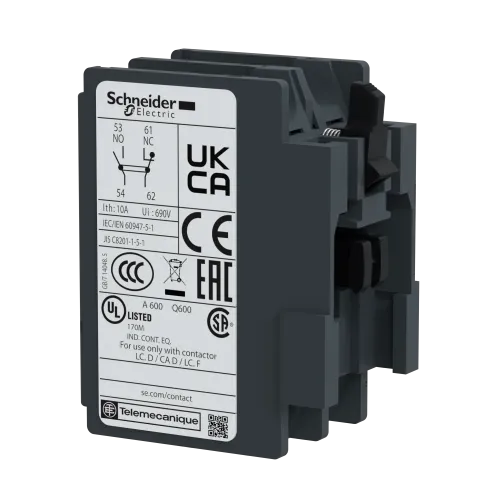

Блок контакты 1Н/Р+1Н/С, фронтальные LADN11

Блок мгновенных вспомогательных контактов TeSys D для контакторов LC1D, LC1F и реле управления CAD. Он обеспечивает контакты 1NO+1NC (зеркально сертифицированные NC) с номинальным напряжением до 10А/690В переменного тока, подключение осуществляется с помощью винтовых клемм. Фронтальный крепеж на задвижках обеспечивает высокую надежность и долговечность. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys, TeSys Deca
Тип изделия или компонента: Блок вспомогательных контактов
Название продукта: TeSys Deca
Совместимость серии: TeSys CAD, TeSys LC1D, TeSys LC1F, TeSys CR1F, TeSys Deca CAD, TeSys Deca LC1D
Цвет: Темно-серый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,000 см
Ширина 1 упаковки: 4,200 см
Длина 1 упаковки: 5,300 см
Вес 1 упаковки: 34,000 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 690 В переменный ток 25...400 Гц
[Ui] номинальное напряжение изоляции: 690 В в соответствии с IEC 60947-5 -1, 600 В в соответствии с UL, 600 В в соответствии с CSA
[Ie] номинальный рабочий ток: 6 А на 120 В AC-15, 1,04 А на 690 В AC-15, 0,55 А на 125 В DC-13, 0,1 А на 600 В DC-13
/> Клеммы подключения: винтовой зажим 1 кабель(и) 1…4 мм?гибкий с кабельным наконечником, винтовой зажим 1 кабель(и) 1…4 мм?гибкий без кабельного наконечника, винтовой зажим 2 кабель(и) 1…2,5 мм?гибкий с кабельным наконечником, винтовой зажим 2 кабель(и) 1…4 мм?гибкий зажим 1 кабель(и) 1…4 мм? жесткий без кабельного наконечника, винтовой зажим 2 кабель(и) 1…4 мм? жесткий без кабельного наконечника
Стандарты: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 № 60947-5-1, ГБ/Т 14048.5
Сертификация изделия: CB, UL, CSA, CCC, EAC, UKCA
Защитная обработка: TH в соответствии с МЭК 60068
Высота: 48 мм
Ширина: 26 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,000 см
Ширина 2 упаковки: 8,800 см
Длина 2 упаковки: 25,600 см
Вес 2 упаковки: 348,000 г
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 320
Высота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 11,486 кг
Глубина: 42 мм
Рабочая температура окружающей среды: - 5…60 °C
Момент затяжки: 1,7 Н.м - с отверткой плоский O 6 мм, 1,7 Н.м - с отверткой Philips № 2, 1,7 Н.м - с отверткой крестообразный № 2
Степень защиты: IP20 в соответствии с МЭК 60529
/> Место установки: Передняя часть
Название устройства: LADN
Механическая износостойкость: 30 миллионов циклов
Температура окружающего воздуха для собер: -60…80 °C
Высота над уровнем моря: 3000 m
Характеристики внешней среды: Нормальная среда
Тип защиты: GG предохранитель 10 А
[Ith] условный тепловой ток в открытом исп: 10 А (на 60 °C)
Компонирование полюсного контакта: 1 NO + 1 NC
Минимальный ток переключения: 5 мА
Сопротивление изоляции: > 10 МОм
Номинальная включающая способность [Irms]:140 А переменный ток в соответствии с IEC 60947-5-1, 250 А постоянный ток в соответствии с IEC 60947-5-1
Минимальное напряжение переключения: 17 В
Время не перекрытия контактов: 1,5 мс при обесточивании отсутствие перекрытия между NC и NO контактами, 1,5 мс при включении питания отсутствие перекрытия между NC и NO контактами
Работа контактов: Мгновенный
Допустимая кратковременная нагрузка: 100 А <60 °C 1 с, 120 А <60 °C 500 мс, 140 А <60 °C 100 мс
