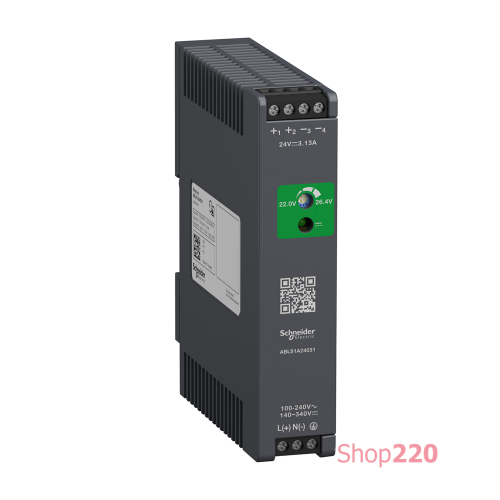

Блок питания оптимизированный 1ф 24В 3.1A ABLS1A24031

Это оптимизированный блок питания ABLS с регулируемым импульсным режимом (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В до 340 В постоянного тока, номинальный выходной ток 3,13 А при 24 В постоянного тока и номинальную выходную мощность 75 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на DIN-рейку или крепится винтами. Ширина 27 мм, высота 123,6 мм, глубина 102 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес 0,220 кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – 10А, кривая С или 13А, кривая В. На передней панели есть светодиод, указывающий наличие выходного напряжения постоянного тока, а также QR-код для доступа к последней технической документации. Устанавливается как в шкафах, так и промышленных панелях, закрепляя на DIN-рейке. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,22 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,700 см4,0<0/0 Длина 1 упаковки: 16,000 см
Вес 1 упаковки: 317,000 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715 Винтовое соединение: 0.5...2.5 мм кв, (AWG 20...AWG 14) для выхода, Винтовое соединение: 0.75...2.5 мм кв, (AWG 18...AWG 14) для входа
Стандарты: МЭК 62368-1, МЭК 61010 61204-3, МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2, EN 61000-3-3, UL 62366-1, UL 61010-2-201, CSA C22.2 № 62368-1, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 62368-1
Сертификация изделия: CE, Включен номен RCM, Схема CB, EAC, KC, NEC: класс 2
Высота: 123,6 мм
Ширина: 27 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 22
Высота 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 7,634 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 176
Высота 3 упаковки: 75,000 см<0/0 Ширина 3 3 упаковки: 80,000 см
Вес 3 упаковки: 67,000 кг
Глубина: 102 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20…-10 C со снижением м0 -10…40 C без снижения номинальных характеристик монтажное положение A 115 В переменного тока < 2000 м, -10…50 C без снижения номинальных характеристик монтажное положение A 230 В переменного тока < 2000 м, 40…70 C со снижением тока на 1,67 % на C монтажное положение A 1 50…70 C со снижением тока на 2,5 % на C монтажное положение A 230 В переменного тока < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 5000 m
Рассеяемая мощность: Регулируемый режим переключения Максимальный пусковой ток: 40,0 А на 115 В, 80,0 А на 230 В Выходное напряжение: 24 В постоянный ток Вибростойкость: 3 мм (f= 2…9 Гц) в соответствии с МЭК 60068- 9…200 Гц) в соответствии с МЭК 60068-2-6
Максимальный ток утечки: 1 мА 240 В переменный ток
Потребление тока: < 1.8 A 115 В переменный ток, < 1 A 230 В переменный ток, < 0.8 A 140 В на/< МЭК 60950-1,Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (зеленый) выходное напряжение
Электрическая прочность изоляции: до 30 изоляция
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 75 В
Класс защиты от поражения электрическим струем: Класс I
Исходное соединение: Параллельное, Последовательный<1/3 Выходной ток источника питания:3/ 88 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяемый) 5 А, Внешняя защита (рекомендуется) 20 А Кривая C, Внешняя защита (рекомендуется) 13 А Кривая B, Внешняя защита (рекомендуется) 10 А Кривая C<0/5 Ста. От 0 до 100% нагрузки на 25 C, < 1 % на полный диапазон напряжения в линии на 25 C
Время выдержки: > 20 мс 115 В переменный ток, > 40 мс 230 В переменный ток
Тип защиты выхода: От перегрузки и коротких замыканий, технология ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 700000 ч на 25 C, полная нагрузка в соответствии с SR 332
Номинальное входное напряжение: 100...240 В AC фаз0,0 140...340 В постоянный ток
Коэффициент мощности: 0,55 на 115 В переменный ток, 0,45 на 230 В переменный ток
Регулировка выходного напряжения: 21.6...26.4 В< температуры, 85…120 В постоянный ток с понижением температуры
Остаточная пульсация: < 120 мВ
Вариативная опция: Оптимизированный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, TT с емкостной нагрузкой: 5000 мкФ
Service life: 10 лет(годы)
Электромагнитная устойчивость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам 61000-4-2, Устойчивость к радиочастотным помехам - уровень теста: 15 В/м (80 МГц...2 ГГц) согласно МЭК 61000-4-3, Устойчивость к радиочастотным помехам - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК4-1 уровень теста: 5 В/м (2.7...6 GHz) в соответствии с МЭК 61000-4-3, Устойчивость к быстрым переходным процессам - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ ( 61000-4-5,Тест на устойчивость к перенапряжению - уровень теста: 3 кВ (между фазами) в соответствии с МЭК 61000-4-5, Устойчивость к радиочастотным помехам - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям... к МЭК 61000-4-8, Устойчивость к перепадам напряжения в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех от оков гармоник в соответствии с МЭК 61000-3-2, в соответствии с EN-550 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-4
