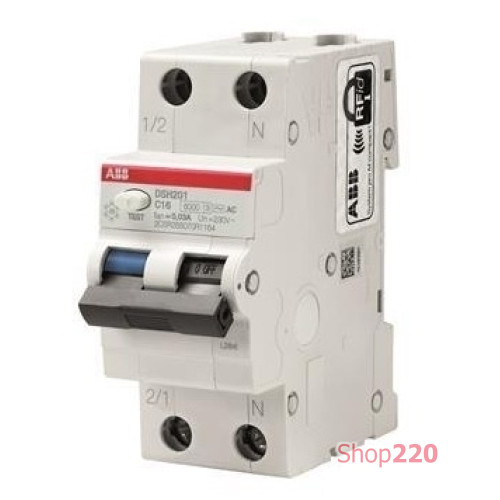

Дифавтомат 20А, 30мА, уставка С, ABB DSH201 C20 AC30

Автоматический выключатель дифференциального тока ABB серии DSH201 применяется в электрических сетях для защиты от коротких замыканий и перегрузки, а также защиты от поражения током утечки на землю через косвенный либо прямой контакт человека с частью электрического оборудования, оказавшейся под напряжением. Таким образом, дифавтомат имеет комбинированную защитную функцию автоматического выключателя и устройства защитного отключения. Используется в электрохозяйстве жилищного и коммерческого строительства. Механический срок службы дифференциального автомата ABB DSH201 составляет 20000 циклов, а электрический - 10000 циклов.

Характеристики дифавтомата 20А 30 мА, ABB DSH201 C20 AC30

Серия оборудования: DSH201, модульное оборудование на токи до 63А
Номинальное напряжение сети: 230 В~
Частота сети: 50 Гц
Номинальный ток: 20 А
Характеристика отключения: тип C (5 In ≤ In ≤ 10 In)
Количество полюсов: 2
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Ток утечки: 30мА
Устойчивость к токам КЗ: 6 кА
Тип: АC (реагирует на дифференциальный переменный токи утечки)
Принцип срабатывания: электромеханический
Сечение присоединяемого проводника: 25 мм²
Электрическая износостойкость: 10 000 циклов
Механическая износостойкость: 20 000 циклов
Температура эксплуатации: - 25 С... + 55 С
Класс защиты IP40
Подключение питания: сверху или снизу
Стандарты: IEC/EN 61009-1; IEC/EN 61009-2-1
Производитель: ABB (АББ)

Отличия дифавтоматов DS951 в сравнении с серией DSH201

• Клеммный терминал 25мм2 с защитой от ошибочного подключения
• Красная полоса через всю ширину корпуса, как у всех модульных устройств ABB, кнопка ТЕСТ на том же месте и той же формы как у FH/F200.
• Форма, угол поворота и внешний вид тумблера в соответствии с дизайном SH/S200, индикация вкл/выкл (0 0FF/I 0N) на тумблере
• Синий флажок для индикации срабатывания по току утечки

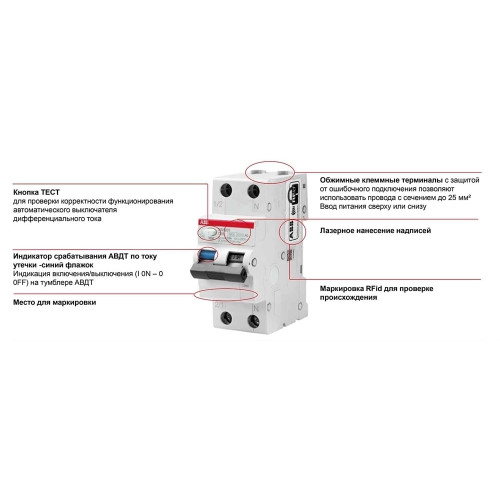

Отличительные особенности серии дифференциальных автоматов DSH201

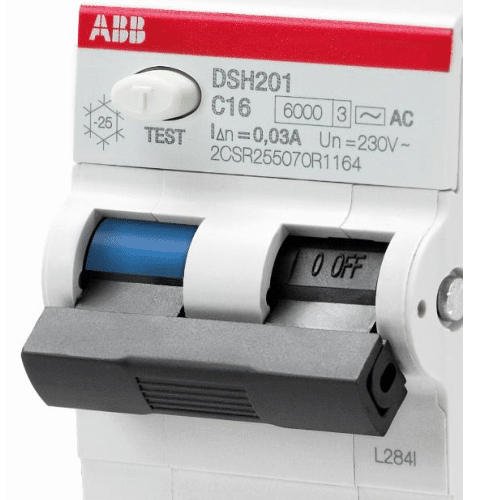

Основная техническая информация и код продукта нанесены на фрональной стороне, видимы также, когда устройство установлено в распределительной панели. Снежинка индицирует допустимую температура окружающей среды -25°C

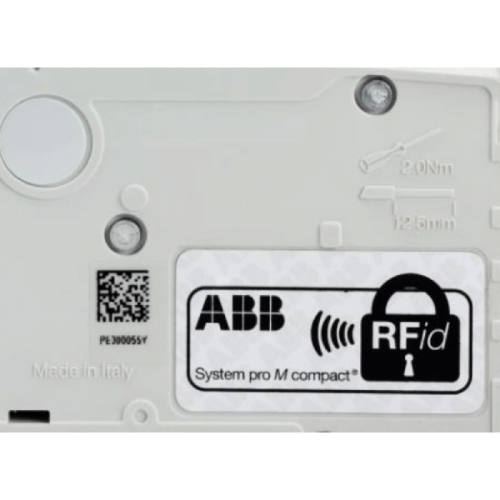

На боковой грани:

• Выпрессована надпись Made in Italy.
• Метка Rfid, которая содержит уникальный номер, присвоенный АББ для идентификации в соответствии с ISO/IEC FCD 15693-3.
• Усилие затягивания и длина снития изоляции с провода (2.0Nm, 25mm)

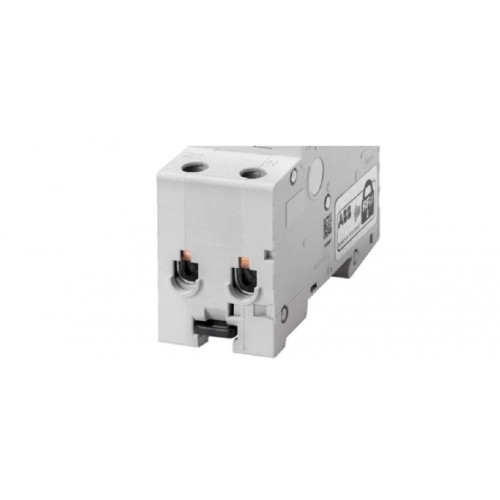

Обжимные клеммные терминалы для проводов сечением до 25 мм². Ввод питания сверху или снизу.

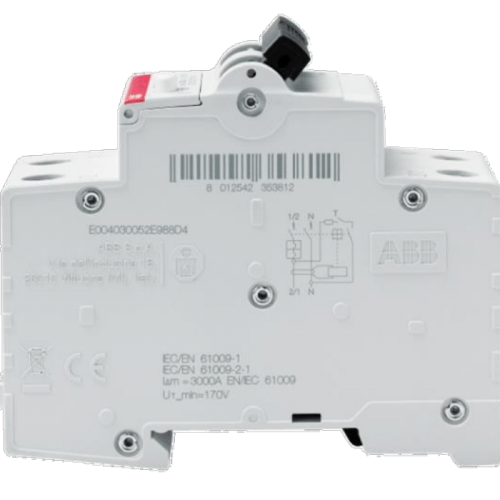

Дополнительная информация, включая схему подключения и EAN код, нанесены на боковую грань устройства

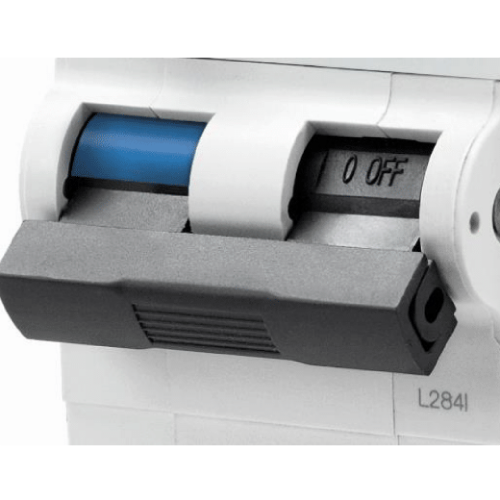

Срабатывание АВДТ по току утечки сигнализируется выпадением синего флажка, который не может быть активирован в ручном режиме
