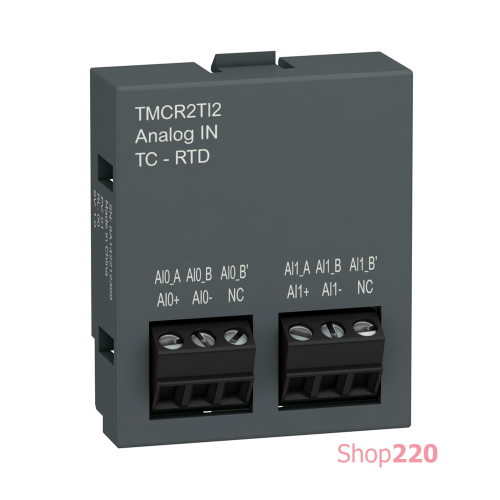

Картридж для M200 2 входа температуры TMCR2TI2

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот дополнительный картридж обеспечивает 2 дополнительных температурных входа для контроллеров M200. Этот картридж ввода-вывода обеспечивает дополнительные аналоговые входы (разрешение 12 бит) для контроллера. Продолжительность выборки составляет 125 мс для входа термопар и 250 мс для входа температурного датчика. Входы подключаются с помощью витого экранированного пара к 2 винтовым клеммным колодкам картриджа. Высота 41 мм, глубина 15 мм, ширина 35 мм. Весит 0,012 кг. Этот дополнительный картридж обеспечивает 2 дополнительных аналоговых входа для контроллера. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот картридж представляет собой дополнительную часть логического контроллера Modicon M200. Он устанавливается в специальный слот на контроллере, когда снимается крышка картриджа. Начальный уровень ПЛК идеально подходит для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Решения с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Картридж аналогового ввода
Масса нетто: 0,012 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 4,800 см
Длина 1 упаковки: 7,000 см
Вес 1 упаковки: 33,000 г
Совместимость продуктов: Easy Modicon M200
Высота: 41 мм
Ширина: 35 мм
Тип 2 упаковки 2 75
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 2,735 кг
Тип 3 упаковки: P06
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 51,760 кг
Глубина: 15 мм
Изоляция: Не изоляция. вх. и внутр. логикой
Электрическое соединение: 3 x 1.5 мм кв 2 блока винтовых контактов с шаг 3,81 мм настройка для входов
Количество аналоговых входов: 2
Разрешение аналогового входа: 14 бит
Входное полное сопротивление: >= 1 МОм<> 0.1 % полной шкалы на 25 C для Pt 100/Pt 1000, Ni 100/Ni 1000 датчик температуры, +/- 0.4 % полной шкалы на 25 C для термопара K - 200...0 C, +/- 0.1 % полной шкалы на 25 C/ термо полной шкалы на 25 C для термопара J - 200...0 C, +/- 0.1 % полной шкалы на 25 C для термопара J 0...1000 C, +/- 0.4 % полной шкалы на 25 C для термопара E - 200...0 C, +/- 0.1 % C0 +/0 0.4 % полной шкалы на 25 C для термопара T - 200...0 C, +/- 0.1 % полной шкалы на 25 C для термопара T 0...400 C, +/- 0.4 % полной шкалы на 25 C для термопара N - 200...0 C, +/- 0...1 % C, +/- 0.1 % полной шкалы для термопара C
Тип аналогового входа: термоэлектрический - 200...1000 C из термопара J, термоэлектрический - 200...1300 C из термопара K, термоэлектрический 0...1760 C из термопара R, термоэлектрический 0...1760 C B, термоэлектрический - 200...400 C из термопара T, термоэлектрический - 200...1300 C из термопара N, термоэлектрический - 200...800 C из термопара E, термоэлектрический 0...2315 C из термопара C, Ni 100/Ni 1000 датчик температуры - 60... 200...850 C, Pt 1000 датчик температуры - 200...600 C
Максимальная дальность кабеля между устройствами: Экранированная витая пара <30 м для входа
Тип кабеля: Экранированная витая пара
Отклонение температуры: +/- 0,02 % FS/c 10 мс
Продолжительность выборки: 125 мс, аналоговый тип входа: термоэлектрический, 250 мс, аналоговый тип входа:датчик температуры
Стабильность и повторяемость характерис: +/- 0,5 %FS
Значение младшего бита: 0.1 C
Перекрестная наводка: <= 1 LSB
Нелинейность: +/- 0,01 %FS
