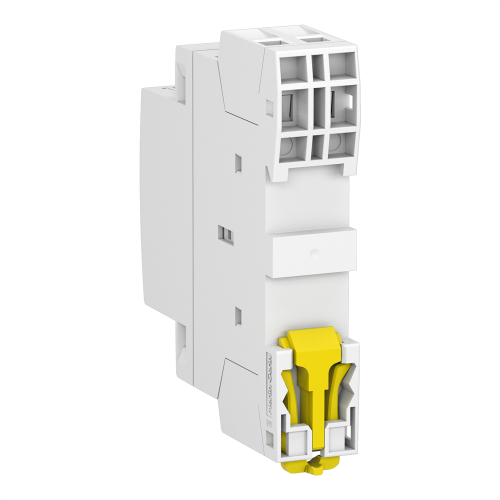

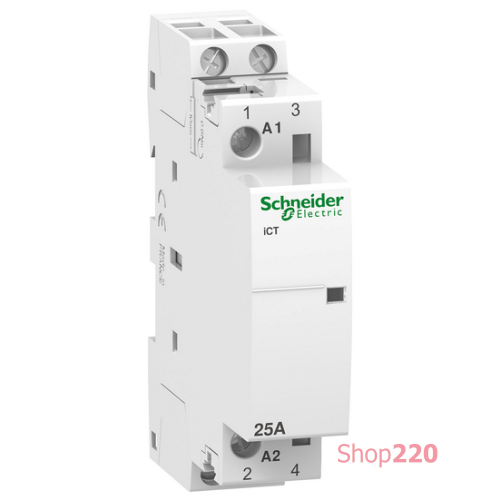

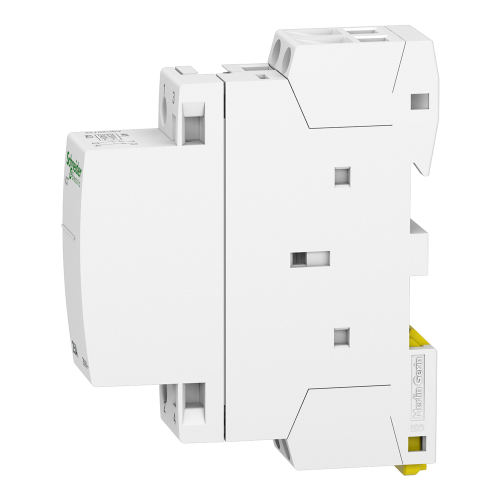

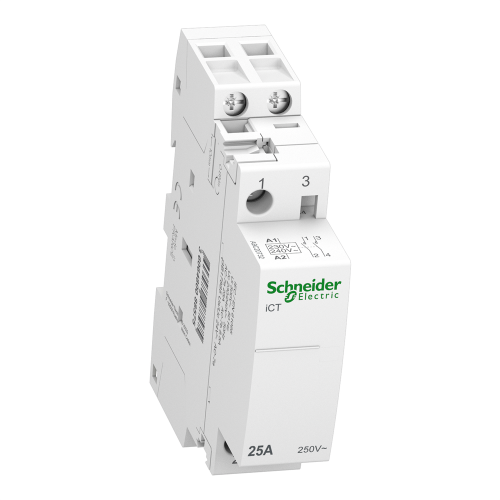

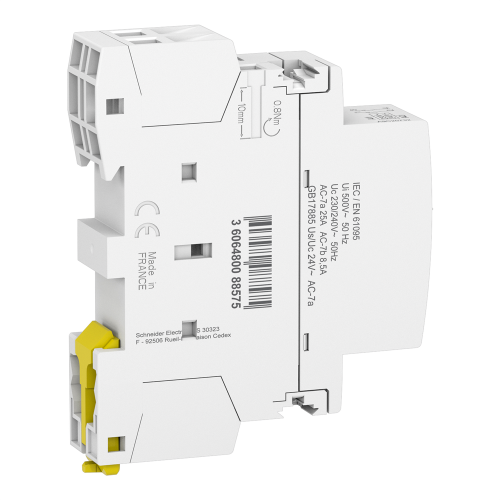

Контактор 25А, 2NO, 230/240В, 50Гц A9C20732

Acti9 iCT – это модульный контактор. Это двухполюсный контактор с 2 нормально открытыми контактами. Номинальный ток составляет 25 A для AC-7a и 8,5 A для AC-7b. Номинальное рабочее напряжение Ue составляет 250 В переменного тока. Напряжение управления Uc составляет 230-240 В переменного тока. Контактор предназначен для организации электрических схем управления. Возможные применения: дистанционное переключение осветительных нагрузок, небольших двигателей (вентиляторов, смесителей) или систем отопления, вентиляции и кондиционирования. Соответствует стандарту МЭК 61095. Электрическая износостойкость составляет до 100 000 циклов для AC-7A или AC-1, 30 000 циклов для AC-7C, AC-7B, AC-3, AC-5A или AC-5B. Максимальное количество операций переключения – 100 в день. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ. Степень загрязнения устройства 2. Предназначен для установки на DIN-рейку. Его ширина составляет 2 модуля по 9 мм. Цвет изделия белый (RAL9003). Размеры: (Ш) 81 мм х (В) 18 мм х (Г) 68,5 мм. Согласно стандарту МЭК 60529, степень защиты IP20 и IP40 при установке в щите. Рабочая температура от -5 до 60°C. Температура хранения от -40 до 70°С.

Технические характеристики

Тип изделия или компонента: Контактор
Название продукта: Acti9 iCT
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,800 см<0/0 Ширина 1 упаковки: 7, 7 8,500 см
Вес 1 упаковки: 116,000 г
Гарантия: 18 месяцев
Совместимость продуктов: IACTs, IACTp, IACT 24, IATEt, IACTc
Монтажная опора: Симметричная din-рейка 35 мм
Сп/ рабочее напряжение: 250 В переменный ток 50 Гц
[Ui] номинальное напряжение изоляции: 500 В переменный ток 50 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[Ie] номинальный рабочий ток: 25 АB/7 подключение: Цепь управления клеммы туннельного типа2 кабель(и) 1,5 мм кв жесткий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1…4 мм кв гибкий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1,5…6 мм кв жесткий, Цепь управления клеммы туильного Цепь управления клеммы туннельного типа2 кабель(и) 1,5…2,5 мм кв гибкий
Количество модулей Ш = 9 мм: 2
Стандарты: МЭК/EN 61095
Высота: 81 мм
Ширина: 18 мм
Тип 2 упаковки: BB 12
Высота 2 упаковки: 8,000 см
Ширина 2 упаковки: 9,500 см
Длина 2 упаковки: 23,000 см
Вес 2 упаковки: 1,451 кг
Тип 3 упаковки: S03
Количество один 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 17,903 кг
Глубина: 68,5 мм
Степень загрязнения: -5…60 C
Момент затяжки: Цепь управления: 0,8 Н.м, Круг подачи питания: 0,8 Н.м
Сегмент рынка: Жилой, Малый коммерческий
Степень защиты: IP20 в соответствии с МЭК 60529, IP40 (Модный щит)/5 Acti9
Название устройства: iCT
Область применения продукта: Двигатель-отопление-освещение
Тип сети: Переменный ток
Частота сети: 50 Гц
Тип управления: Дистанционное управление
Местная сигнализация: Индикатор действия<0/0 Механическая 0 Тропическое исполнение: 2 в соответствии с МЭК 60068-1, 2
Относительная влажность: 95 % на 55 C
Температура окружающего воздуха для хранения: -40…70 C
Электрическая износостойкость: 100000 циклов МЭК/EN 6005 циклов МЭК/EN 61095 8,5 А 50 Гц AC-7B, 30000 циклов МЭК/EN 61095 50 Гц AC-7C, 100000 циклов МЭК 60947-4-1 50 Гц AC-1, 30000 циклов МЭК 4 30000 циклов МЭК 60947-4-1 50 Гц AC-5a,30000 циклов МЭК 60947-4-1 50 Гц AC-5b
Высота над уровнем моря: 2000 м
Частота переключения: 100 переключений в день
Уровень шума: 30 дБ
Код совместимости: ICT
контакта: 2 NO
[Uc] напряжение схемы управления: 230...240 В переменный ток 50 Гц
Максимальная мощность: 1,2 В на 250 В переменный ток
Тип сигнала управления: Поддерживается
Удерживаемая потребляемая мощность [ВА]: 2,7 ·А
Рассеивание мощности: 0,9 В на 50/60 Гц
