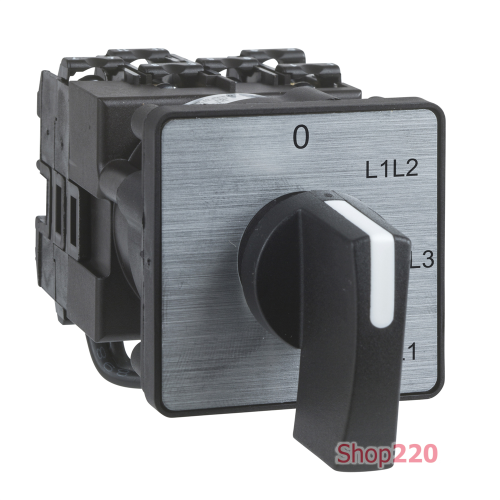

Кулачковый переключатель 12А, 3+0 K1D024MLH

Этот кулачковый переключатель вольтметра Harmony K1 имеет 3L (3P). Он также имеет номинальный ток 12A, способ крепления на винтовых зажимах и цвет металлик с черной маркировкой. Он имеет маркировку "0 – L1-L2 – L2-L3 – L1-L3", что указывает на положение переключателя. Этот кулачковый переключатель вольтметра с металлической головкой разработан для большинства промышленных и технологических приложений благодаря компактному размеру, легкой интеграции с блоками диаметром 16 мм и 22 мм и имеет несколько функций выбора. Между положениями переключения он имеет угол 45 градусов.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,14 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,500 см<0/5 см
Длина 1 упаковки: 11,000 см
Вес 1 упаковки: 154,800 г
Гарантия: 18 месяцев
Способ крепления: Мультификсация
[Ui] номинальное напряжение изоляции: 690 В ( 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в изолирующей функции, 6 кВ в соответствии с МЭК 947-1
Стандарты: EN 60947-3 для цепь подачи питания, EN 60947-5-1 для цепь управления, CENELEC 240 В 1 л.с 1 фаза, CSA 240 В 3 л.с 3 фазы 2 -полюс(ы), UL 240 В 1 л.с 3 фазы, UL 240 В 0,33 л.с 1 фаза 2 -полюс(ы)
Защитная обработка: TC
2 упаковки: 10
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 15,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 1,689 кг
Тип 3 упаковки: P0 320
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 80,000 см
Длина 3 упаковки: 60,000 см
Вес 3 упаковки: 62,059 кг
Категория перенапряжения: Класс II согласно МЭК 20-030
Рабочая температура окружающей среды: -25…55 C
Степень защиты: IP40 в соответствии с МЭК 529
Место установки: Передняя часть
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 1,5 мм. затяжки: 1 x 2.5 мм кв
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов AC-15, 10000000 циклов 500000 циклов AC-3
Защита от короткого замыкания: 16 А патрон предохранитель, тип gG
Виброустойчивость: 5 gn (f = 10…150 Гц) в соответствии с МЭК 68-2-6
[Ith] условный тепловой ток в открытом фазами
Удароустойчивость: 30 gn в соответствии с МЭК 68-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Причёрный ручка 3 Черный ручка размыкание: С
Габаритная ширина CAD: 45 мм
Габаритная высота CAD: 45 мм
Габаритная глубина CAD: 87 мм
Возврат: Отсутствует
Наименование компонента: K1
Максимальная рабочая скорость: 2,5 цикл/, 2,5 цикл/ 2,5 цикл/мин AC-3, 8,333 цикл/мин AC-15
Ток короткого замыкания:10000 А
Номинальная рабочая мощность [Вт]: 10500 В AC-21, 500...660 В 3 фазы согласно МЭК 947-3, 1100 В AC-3, 230 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC3 947-3, 1500 В AC-3, 400 В 1 фаза в соответствии с МЭК 947-3, 1500 В AC-3, 400 В 3 фазы в соответствии с МЭК 947-3, 1500 В AC-3, 500 В 3 фазы в соответствии с МЭК 947-6, МЭК 947-3, 2200 В AC-23A, 400 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 500 В 3 фазы в соответствии с МЭК 947-3, 2200 В AC-23A, 690 В 3 фазы в соответствии с МЭК 230 В 3 фазы в соответствии с МЭК 947-3, 600 В AC-3, 230 В 1 фаза в соответствии с МЭК 947-3, 8300 В AC-21, 400 В 3 фазы в соответствии с МЭК 947-3
Тип головки кулачкового переключателя> 5 маркировка: С металлик условные отметки , 0 - L1L2 - L2L3 - L3L1 черный обозначение
Функция кулачкового переключателя: Выключатель вольтметра
Положение выключено: С выключенным положением
Переключение позиций: Вправо: 0° 0° -4° переключение: 45 ° [Ie] номинальный рабочий переменный ток: 1,8 А на 690 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-4 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А на 500 В AC-23A 3 фазы в соответствии с МЭК 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3, 4,8 А в 4A 947-3, 5,6 А на 230 В AC-23A 3 фазы в соответствии с МЭК 947-3, 1 А на 500 В AC-15 в соответствии с МЭК 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 58 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А в 3A 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1

8 А на 500 В AC-3 3 фазы в соответствии с МЭК 947-3, 2,8 А на 690 В AC-23A 3 фазы в соответствии с МЭК 947-3, 3,3 А на 400 В AC-3 3 фазы в соответствии с МЭК 947-3, 3,8 А в 3A 947-3, 4,6 А на 230 В AC-3 3 фазы в соответствии с МЭК 947-3 947-5-1, 2 А на 400 В AC-15 в соответствии с МЭК 947-5-1, 3 А на 230 В AC-15 в соответствии с МЭК 947-5-1
