Степень защиты от пыли и влаги IP40, степень защиты от ударов IK07. Может комплектоваться любыми механизмами розеток серии Legrand Mosaic. Поставляется неукомплектованным

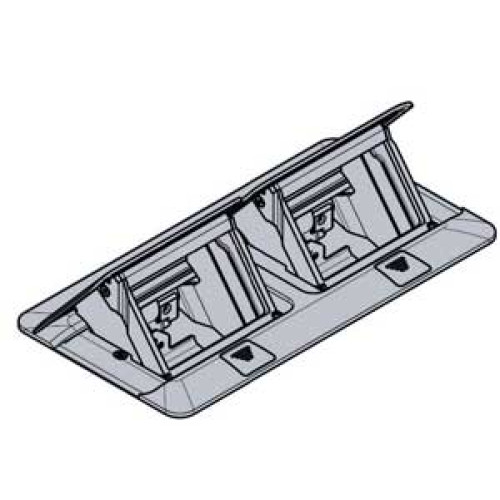

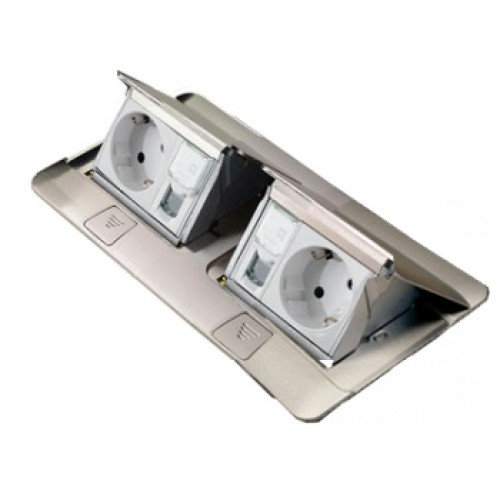

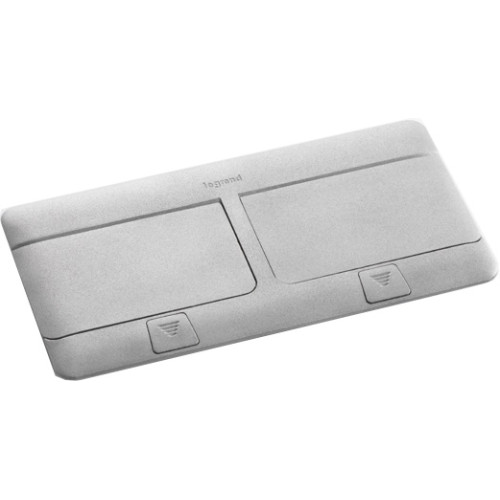

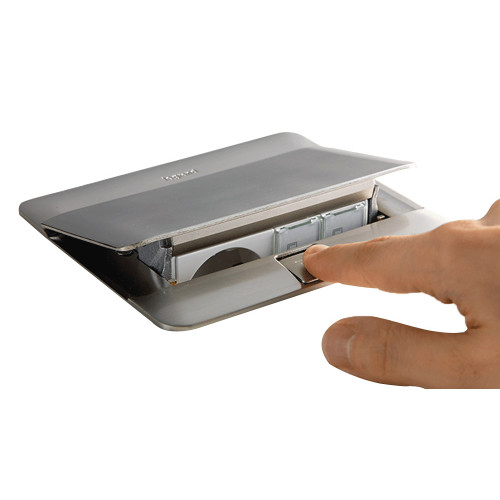

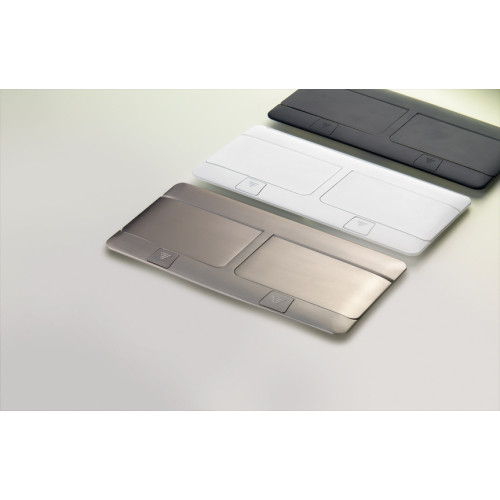

Лючок для напольной и настольной установки розеток 54012 Legrand имеет 6 модулей. В него можно установить механизмы розеток и выключателей серии Legrand Mosaic. Механизмы в комплект поставки лючка не входят - лючок поставляется неукомплектованным. Блок с розетками плавно открывается после нажатия на кнопку.
Лючок может быть установлен в любой тип пола, а также мебель. Установка в пол возможна только в помещениях без влажной уборки. Корпус лючка стойкий к коррозии и изменениям температуры, огнестойкий, не содержит вредных галогенов. Глубина лючка составляет 57 мм.
Скачать паспорт на выдвижной лючок для розеток Legrand.
Скачать инструкцию по монтажу на выдвижные напольные/настольные лючки.
Скачать обзорный буклет "Выдвижные розеточные блоки Легранд".
Характеристики лючка 54012 Legrand
Группа изделия: Встраиваемые розеточные блоки
Количество модулей: 6
Степень защиты от влаги и пыли: IP 40
Степень защиты от ударов: IK 07
Материал корпуса: металл алюминий
Цвет: алюминий
Артикул: 54012
Производитель: Legrand (Легранд, Франция)
Габаритные размеры лючка в пол
Установочные размеры лючка для напольной и настольной установки приведены на рисунке ниже. Главной особенностью является небольшая глубина установки люка - 57 мм.
Размеры крышки лючка
Использование розеток в лючках при различных материалах пола
Пример монтажа выдвижного лючка в стол
|
Шаг 1. Вырезать в столешнице отверстие необходимых размеров |
Шаг 2. Установить скобы для монтажа лючка |
|
Шаг 3. Выполнить электрическое подключение розеток к сети |
Шаг 4. Вставить лючок с розетками в отверстие в столешнице |
|
Шаг 5. Затянуть винты крепления лючка к скобам |
Шаг 6. Проконтролировать крепление лючка снизу столешницы |
|

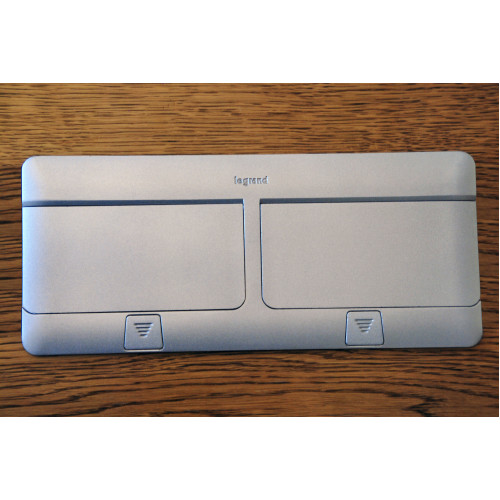

Шаг 7. Общий вид смонтированного закрытого лючка |
Шаг 8. Общий вид смонтированного открытого лючка |
|
|
Пример монтажа выдвижного лючка в стол из ДСП с помощью коробок
Шаг 1. Вырезать в столешнице отверстие необходимых размеров, установить в него металлическую монтажную коробку и закрепить ее с помощью саморезов.

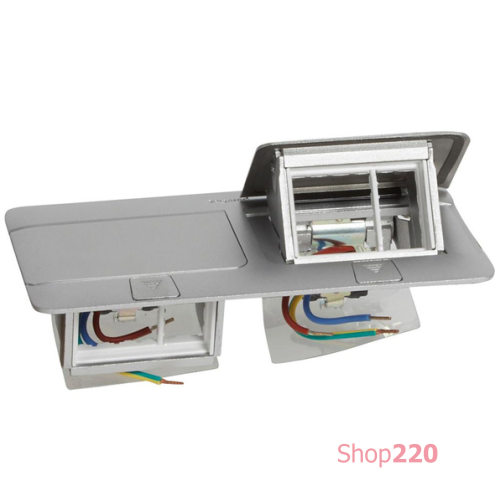

Шаг 2. Защелкнуть модули 45х45 в лючок, выполнить подключение электрических и информационных розеток. Вставить лючок в коробку и закрепить его с помощью винтов, входящих в комплект поставки.
Шаг 3. Проверить плавность хода крышки лючка, отсутствие трения и др. При наличии подобных дефектов монтажа устранить их.
Пример монтажа выдвижного лючка в пол
|
Шаг 1. Сделать выемку в полу необходимых размеров. Завести кабели в монтажную коробку и закрепить коробку с помощью строительного раствора. | Шаг 2. Защелкнуть модули 45х45 в лючок, выполнить подключение электрических и информационных розеток к приходящим и отходящим кабельным линиям. |
|
Шаг 3. Вставить лючок в коробку и закрепить его с помощью винтов, входящих в комплект поставки. | Шаг 4. Проверить плавность хода крышки лючка, отсутствие трения и др. При наличии подобных дефектов монтажа устранить их. |
Географія бренду
- Страна регистрации брендаФранция
- Страна происхожденияКитай
Характеристики
- Дополнительные опцииМесто под доп. модули
- Количество модулей6 мод.
- МатериалМеталл
- ПроизводительLegrand
- Способ монтажаВрезные розетки в стол;Лючки в пол
- Степень пылевлагозащиты IPIP40
- ЦветАлюминий
