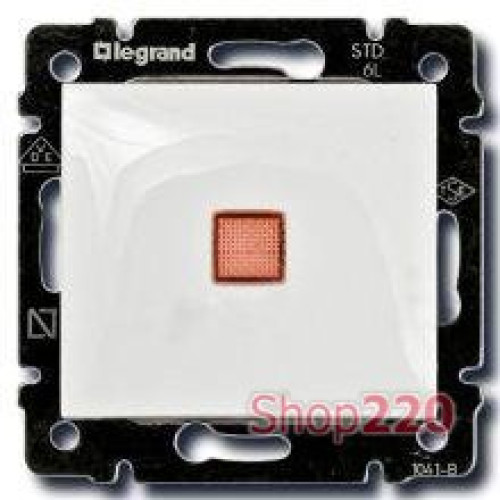

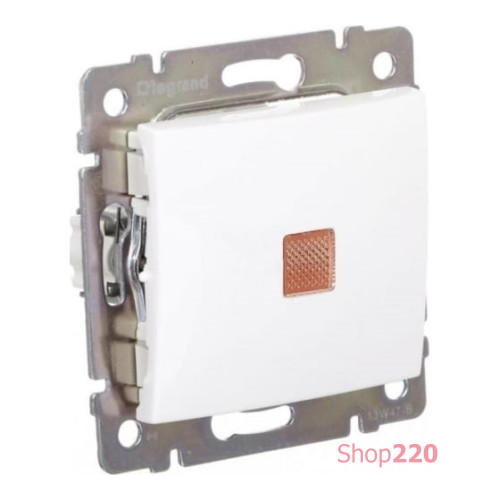

Механизм переключателя 1-кл. с индикацией, белый, 774425 Legrand Valena

774425 Legrand Valena Переключатель (выключатель) одноклавишный с индикационной оранжевой подсветкой используется для визуального контроля работы удаленных потребителей электроэнергии. В выключенном состоянии выключателя лампа не светит. При включении выключателя и подачи напряжения на нагрузку, загорается оранжевая лампа. Это сигнализирует о том, что удаленный потребитель находится под напряжением, выполняет свою непосредственную функцию (например работает насос). При выключении выключателя потребитель отключается от сети, индикационная лампа гаснет.

Переключатель (выключатель) с индикацией состоит из двух составляющих: механизм + рамка (заказывается отдельно).

Характеристики выключателя 774425 Legrand Valena:

Тип механизма: переключатель (также может использоваться в качестве обычного выключателя)
Лампа подсветки: оранжевая, в комплекте (артикул 775898)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью - клавишей
Артикул: 774425
Серия: Valena (Валена)
Производитель: Legrand (Легранд, Франция)

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5... +40 С
Температура хранения: -5... +40 С
Уход: чистка клавиш влажной тряпкой

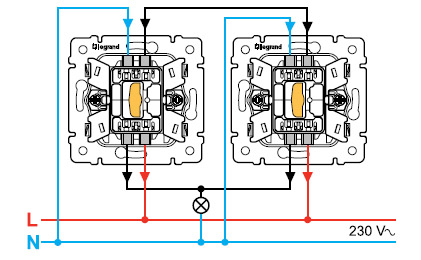

Схема подключения переключателя с индикацией Legrand. На схеме приведен пример подключения двух переключателей для управления одной нагрузкой. Обращаем внимание на обязательное подключение нейтрального проводника к механизму.


Схема подключения двухклавишного выключателя с индикацией:


Замена лампы производится со стороны лицевой панели без демонтажа механизмы выключателя.
