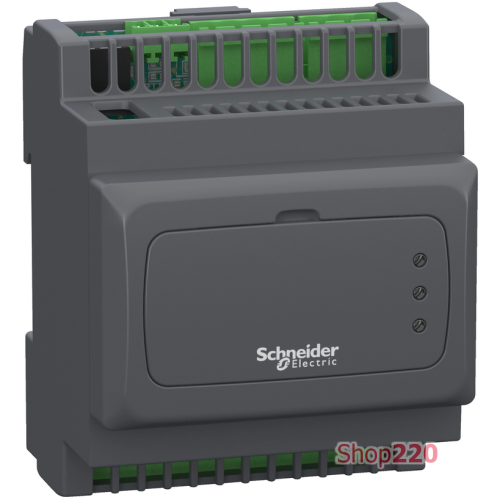

Модуль расширения для M171P на 27 входов/выходов TM171EP14R

Модуль расширения ввода/вывода является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Дополнительный модуль ввода/вывода имеет 4 цифровых входа, 4 аналоговых входа, 4 цифровых выхода и 2 аналоговых выхода. Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока и диапазоном аналогового выходного напряжения от 0 В до 10 В. Этот модуль предлагает релейный выход SPDT с независимым общим и 3 релейных выхода SPST с одинаковым общим дискретным выходом. Основным применением этого модуля является HVAC и решение насоса. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Дополнительный модуль входов/выходов
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,000 смД<0/0 Ширина 1 1 упаковки: 19,000 см
Вес 1 упаковки: 231,000 г
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,0 40,000 см
Вес 2 упаковки: 1,700 кг
Количество аналоговых входов: 4 конфигурируется паром
Входное полное сопротивление: 20 кОм
Количество аналоговых выходов: 2 напряжение, диапазон: 0...10 В<0/В Тип аналогового входа: 5 мА, напряжение 0...10 В, NTC датчик температуры - 50...110 C - разрешение 0.1 C, NTC датчик температуры - 40...137 C - разрешение 0.1 C (расширенный), PTC датчик температуры - 50...150 C - разрешение 0.1 C
Кон портов: 1 CAN порт - блок винтовых контактов
[Us] номинальное напряжение питания: 24 В
Количество дискретных входов: 4
Напряжение дискретного входа: 24 В Переменный/постоянный ток
Количество дискретных выходов: 1 для релейных выходов 3 для релейных выходов 3 SPST с одним общим
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 12 В постоянное напряжение на 85 мА
Ток дискретного выхода:/3 A (ы), 4 цифровой выход(ы), 4 аналоговый вход(ы), 4 цифровой вход(ы)
Всего входов/выходов: 14
