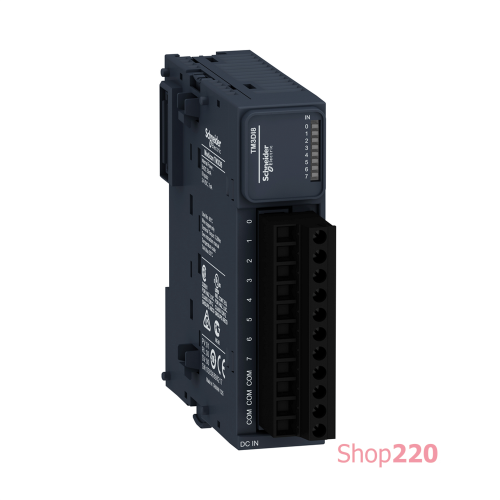

Модуль TM3 8 входов =24В TM3DI8

Этот продукт является частью линейки Modicon TM3, предложения модулей ввода/вывода расширения для Modicon M221, M241, M251 и M262. Модуль дискретного входа обеспечивает 8 входов с логикой приёма или источника (положительной/отрицательной). Это входной модуль с входным напряжением 24 В постоянного тока и потребляемым током 24 мА/5 мА при 5 В постоянного тока через разъем шины. Его можно использовать для создания конфигураций до 8 входов. Есть изоляция между входом и внутренней логикой при 500 В переменного тока и отсутствие изоляции между входами. Он оснащен съемной винтовой клеммой для электрического подключения с регулировкой шага 5,08 мм для входов. Это продукт со степенью защиты IP20. Его размеры: 27,4 мм (ширина) x 84,6 мм (глубина) x 90 мм (высота). Вес 0,110кг. Этот продукт сертифицирован CE, CULus и C-Tick. Он отвечает стандартам EN/IEC 61131-2 и EN/IEC 61010-2-201. Этот модуль совместим с логическим контроллером Modicon M262, Modicon M241, Modicon M251 и Modicon M221. Он поддерживает тип рейки TH35-15, TH35-7,5, соответствующий стандарту IEC 60715, и пластину или панель с монтажным набором. Модули расширения Modicon TM3 разработаны с простым механизмом взаимоблокировки. Разъем расширения шины используется для распределения данных и питания при сборке модулей Modicon TM3 с логическими контроллерами. Повысьте производительность своего контроллера с помощью системы ввода/вывода Modicon TM3, специально разработанной для логических контроллеров Modicon M221, M241 и M251.

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Модуль дискретных входов
Совместимость серии: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Масса нетто: 0,085 кг
Тип 1 упаковок 1
Высота 1 упаковки: 7,652 см
Ширина 1 упаковки: 10,664 см
Длина 1 упаковки: 12,68 см
Вес 1 упаковки: 220,0 г
Монтажная опора: DIN-рейка 30х1 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: МЭК 61131-2
Сертификация изделия: CE, cULus, UKCA, RCM, EAC, cULus HazLoc
Высота: 90 мм<2> упаковки: CAR
Количество единиц в 2 упаковке: 42
Высота 2 упаковки: 29,4 см
Ширина 2 упаковки: 39,5 см
Длина 2 упаковки: 57,7 см
Вес 2 упаковки: 10,32 кг
Высота 3 упаковки: 105 см
Ширина 3 упаковки: 120 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 133 кг
Глубина: 84,6 мм
Степень загр/ -10…35 C вертикальная установка, -10…55 C горизонтальная установка
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Неизолированный между входами
Маркировка: CE
Электрическое соединение 2 клеммная колодка с шаг 5.08 мм настройка для входов
Местная сигнализация: для состояние входа 1 светодиод на канал (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 3,4 кОм
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 62000-0 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальная даль постоянные входы
Количество дискретных входов/выходов: 8
Виброустойчивость: 3,5 мм на 5…8,4 Гц на DIN-рельс, 3 gn на 8,4…150 Гц на DIN-рельс, 3,5 мм на 5…8,4 Гц на панель, 3… дискретных входов: 8 для вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): 15...28.8 В для вход
Предельный уровень напряжения (состояние 0): 0...5 В для в/в4 мс (выключение)
Текущее состояние 0 гарантировано: <= 1 мА (вход)
Текущее состояние 1 гарантировано: >= 2.5 мА (вход)
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный)
Потребление тока на 5 м' шины (в состоянии выключено), 0 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии включено), 0 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии выключен), 24 мА на 5 В постоянной ток на включен)
Ток дискретного входа: 7 мА для вход
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к быстрым переходным процессам: 1 кВ для I/O в соответствии с МЭК 4400 Излучаемые помехи - испытательный уровень: 40 дБмкВ/м (QP класс А 10 м) на 30...230 МГц в соответствии с МЭК 55011 Устойчивость к импульсным перенапряжениям: 1 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5 DC
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В фиксированная частота (2, 6, 2, 3, 2, 3, 2, 3, 2, 2, 3, 2, 3, 2, 2, 3, 2, 3, 2, 2, 3, 2, 3, 2, 6, 2, 3, 2, 3, 2, 3, 2, 6, 3, 2. 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Тип напряжения дискретного входа: Постоянное напряжение
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 6GL)
Тип напряжения дискретного входа: Постоянное напряжение
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
