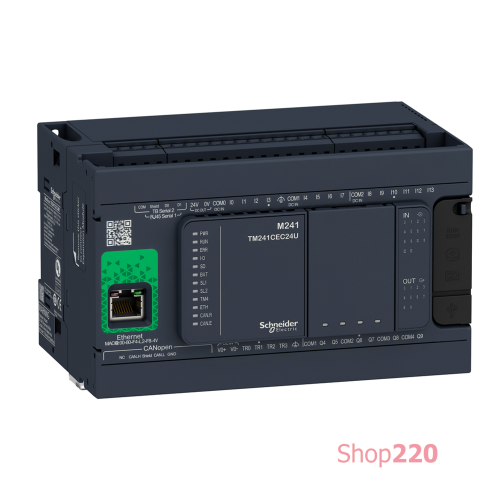

Программируемый логический контроллер M241 24 входа/выхода реле, 2 RS485, 1 Ethernet, CAN TM241CEC24R

Этот продукт является частью линейки Modicon M241, предложения логических контроллеров для приложений, требующих высокой производительности. Этот логический контроллер обеспечивает 14 дискретных, 8 быстрых входов, 6 релейных, 4 транзисторных, 4 быстрых выхода с транзисторами, главный релейный выход Ethernet CAN. Он имеет номинальное питающее напряжение от 100 В до 240 В переменного тока. Выходное напряжение от 5 до 125 В постоянного тока или от 5 до 250 В переменного тока для реле, 24 В постоянного тока для транзистора и выходной ток 2 А для реле, 0,1 А для быстрого вывода, 0,5 А для транзистор. Этот продукт позволяет создавать программу интуитивно понятно, как никогда раньше благодаря организованному дизайну экрана. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированное последовательное соединение 1 с разъемом RJ45 и интерфейсом RS232/RS485 и неизолированное последовательное соединение 2 со съемным винтовым разъемом клеммной колодки и интерфейсом RS48. Это контроллер Modicon M241 с 8 МБ для программ, 64 МБ для системной памяти RAM, 128 МБ встроенной флэш-памяти для резервного копирования пользовательских программ и памяти SD-карты объемом 16 ГБ. Это продукт со степенью защиты IP20. Его размеры: 150 мм (ширина) x 95 мм (глубина) x 90 мм (высота). Весит 0,53 кг. Логические контроллеры Modicon M241 разработаны для высокопроизводительных компактных машин с функциями контроля скорости и положения. Этот продукт сертифицирован CE, IACS E10, RCM, CSA, CULus. Он отвечает стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морским спецификациям (LR, ABS, DNV, GL), стандартам UL 1604 и UL 50. Он поддерживает крепление на DIN-рейке. Достигните эталонной производительности и повысьте доходность благодаря Modicon M241 с помощью интуитивно понятного машинного программирования с помощью EcoStruxure Machine Expert, готовых к использованию программ и функциональных блоков.

Технические характеристики

Серия продукта: Modicon M241
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,53 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,335 см3 см
Длина 1 упаковки: 18,727 см
Вес 1 упаковки: 780,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: ANSI/ISA 12-12-01, CSA C22.2 № 142, CSA C22.2 № 213, МЭК 61131-2:2007, Морской сертификат (LR, ABS, DNV, GL), UL 508< UL UKCA, DNV-GL, ABS, LR
Высота: 90 мм
Ширина: 150 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 8
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 20 см
Вес 2 упаковки: 7,06 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 64
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см<0/0 Длина 3 упаковки: 8, 8 кг
Глубина: 95 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между питанием и внутренней логикой в ??500 В переменный ток, Неизолированные между питанием и землей
Маркировка: CE< клеммная колодка для входов и выходов (шаг 5.08 мм), съемная винтовая клеммная колодка для подключения питания 24В постоянного тока (шаг 5.08 мм)
Частота сети: 50/60 Гц
Местная сигнализация: для PWR 1 светодиодзелен модуля (ERR) 1 светодиод (красный), для Ошибка ввода/вывода (I/O) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 (TM4) 1 светодиод (красный), для Состояние ввода/вывода 1 светодиод на канал (зеленый), для активность порта Ethernet 1 светодиод (зеленый), для Работа CANopen 1 светодиод (зеленый), Ошибка CANopen 1 светодиод (зеленый)
Относительная влажность 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 4.7 кОм для вход
Устойчивость к электростатическому 8 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц/2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для входа, Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <50 м для выхода, Экранированный кабель <3 м для быстрый выход<1/5 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 480 Мбит/с для шин Мбит/с для Ethernet, 1000 кбит/с для шины длиной 20 м для CANopen, 800 кбит/с для шины длиной 40 м для CANopen, 500 кбит/с для шины длиной 100 м для шины длиной 100 м для CANopen, 250 кбит/с для 125 кбит/с для шины длиной 500 м для CANopen, 50 кбит/с для шины длиной 1000 м для CANopen, 20 кбит/с для шины длиной 2500 м для CANopen
Отклонение хода часов: <= 60 BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год(года)
Количество дискретных входов/выходов: 24
Максимальное количество подключений: 16 Устройство Ethernet/IP, 8 Modbus сервер
Тип встроенного интерфейса: Неизолированный последовательный канал серий RS232/RS485 интерфейс, Неизолированный последовательный канал серийный 2 со съемная колодка с винтовыми клеммами разъем и RS485 интерфейс, Порт USB с mini B USB 2.0 разъем, Ethernet с RJ45 разъем, CANopen J1939 со штекер SUB-D задачи, 8 внешних ситуационных задач, 8 ситуационных задач, 3 циклические задачи + 1 свободная задача
[Us] номинальное напряжение питания: 100...240 В переменный ток
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 3 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 Гц на монтаж панели
Количество дискретных входов: 14, дискретный вход 8 быстрый вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В== 1 В/ч Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 50 мкс включения, I0...I13 клемма(ы) для вход
Количество дискретных выходов: 6 Реле, 4 транзистор 4 быстрый выход
Тип дискретного выхода: Транзистор/ 5...125 В постоянного тока для релейного выхода, 5...250 В переменного тока для релейного выхода, 24 В постоянного тока для транзисторного выхода.277 В переменный ток релейный выход
Тип защиты: Защита от короткого замыкания для транзисторного выхода, Защита от короткого замыкания для транзисторного выхода, Защита от обратной полярности для транзисторного выхода, Без защиты для релейного выхода
Логика дискретных входов: Приемник или источник логика (источник)
Ток дискретного входа: 5 мА для вход
Объем памяти: 64 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: 10BASE-T/100BASE-TX - 1 порт(ы) медный последовательной линии: 5 В, <200 мА
Веб-сервисы: Веб-сервер
Питание датчика: 24 В постоянное напряжение на 400 мА питания от контроллера
Срок резервного хранения данных: 2 года на 25 C
Тип сигнала управления: Импульс/направление на 200 кГц для быстрый вход (HSC режим), Однофазный на 200 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 2 A для релейный выход (Q4...Q9), 0.1 A для быстрый выход (P0 mode) (TR0 mode) (TR0 mode) (TR0...TR3)
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0… 3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Точность: +/- 0.1 % на 0,02… 0,1 кГц для быстрый выход, +/- 1% на 0,1… 1 кГц для быстрый выход
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач), 2 кВ в соответствии с МЭК 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК 61000-4-4 (транзисторного выхода)
Рабочая температура воздуха: -10… 50 C (вертикальная установка), -10… 55 C (горизонтальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м QP линии электропередач) на 10… 150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5… 30 МГц согласно МЭК 55011, Приведенные помехи - испытательный уровень: 79 дБмкВ/м (QP/66 дБмкВ/м AV линии электропередач) на 0,15… 0,5 МГц согласно МЭК 55011, Приведенные помехи - испытательный уровень: 73 дБмкВ/м (QP/60 дБмкВ/м AV линии электропередач) на 0,5… 300 МГц согласно МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А 10 м) на 30… 230 МГц согласно МЭК 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м (QP линии электропередач) на 150… 1500 кГц согласно МЭК 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m QP класс А 10 м) на 230… 1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 2 кВ силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5,2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ релейного выхода 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...00-60 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, частота: 1 кГц для транзисторный выход, 20 кГц для быстрый выход (PWM режим), 100 кГц для быстрый выход (режим PLS)
Количество подчиненных устройств: 63 CANopen
Часы реального времени: З
Оборудование для хранения данных:<= Резервные копии данных: 128 МБ встроенная флэш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
канал(ы) (частота позиционирования: 100 кГц)
услуги Ethernet: SNMP client/server, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP клиент, IEC VAR ACCESS, FTP клиент/сервер, SQL клиент, DHCP клиент, Ethernet/IP адаптер, Send and receive email on (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Профиль CANopen: DR 303-1, DS 301 V4.02

Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 м/с, 0,3 мс, 0,3 мс другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(а) (частота позиционирования: 100 кГц)
услуги Ethernet: SNMP client/server, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, Modbus TCP клиент, IEC VAR Ethernet/IP адаптер, Отправить и получать электронную почту от контроллера, основанного на TCP/UDP library, Веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Профиль CANopen: DR 303-1, DS 301 V4.02

Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 200 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 м/с, 0,3 мс, 0,3 мс другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(а) (частота позиционирования: 100 кГц)
услуги Ethernet: SNMP client/server, Modbus TCP slave устройство, Modbus TCP сервер, Modbus TCP сервер, Modbus TCP клиент, IEC VAR Ethernet/IP адаптер, Отправить и получать электронную почту от контроллера, основанного на TCP/UDP library, Веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Профиль CANopen: DR 303-1, DS 301 V4.02
