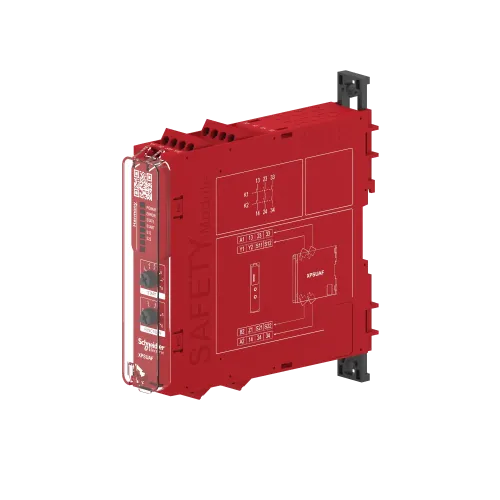

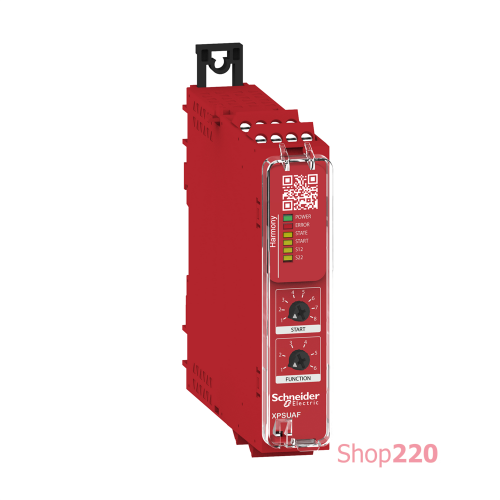

Реле безопасности UAF, категория 4, 24 вольта постоянного тока, винтовое подключение XPSUAF13AP

Это реле безопасности предназначено для мониторинга аварийной остановки, защитного выключателя, магнитного выключателя, бесконтактного защитного выключателя, датчика PNP, защитного выключателя RFID или завесы световой безопасности. Предохранительное реле питается от 24 В переменного/постоянного тока и оснащено съемной винтовой клеммной колодкой. Этот универсальный модуль безопасности содержит предварительно определенные функции безопасности или функции безопасности, которые можно выбрать с помощью поворотных селекторов. Это реле безопасности содержит 2 входа сигналов безопасности, 3 настраиваемых импульсных выхода ON/OFF, 3 защитных выхода NO и 1 полупроводниковый диагностический выход с полной информацией о состоянии. Максимальный уровень безопасности, достигнутый этим реле безопасности, составляет PLe/категория 4 в соответствии с ISO 13849-1, SILC L 3 в соответствии с IEC 62061 и SIL 3 в соответствии с IEC 61508. Это реле безопасности весит 0,200 кг. Его размеры: 22,5 мм (ширина) x 120 мм (глубина) x 100 мм (высота). Это предохранительное реле весит 0,200 кг. Его размеры: 22,5 мм (ширина) x 120 мм (глубина) x 100 мм (высота). Эти реле безопасности подходят для применения в таких отраслях производства и технологических процессов как: производство пищи и напитков, работа подъемно-опускного оборудования, отрасли обработки материалов и упаковки и т.д. Это реле безопасности соответствует стандартам функциональной безопасности IEC60947-5-1, IEC61508-1/2/3, ISO13849-1, IEC62061, имеет сертификат cULus, TUV, EAC, CCC и KC. Реле безопасности Harmony совместимы с логическими контроллерами Modicon. Это реле монтируется на 35-мм симметричную DIN-рейку. Реле безопасности Harmony XPS Basic и Universal является первым выбором для легкого управления отдельными функциями безопасности, обычно в машинах простой и средней сложности. Harmony XPS Universal является первым выбором для широкого спектра обычных и средней трудности машин.

Технические характеристики

Серия продукта: Автоматизация безопасности Harmony
Тип изделия или компонента: Модуль безопасности
Масса нетто: 0,200 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,700 см3, 0
Длина 1 упаковки: 15,500 см
Вес 1 упаковки: 281,000 г
Монтажная опора: Симметричная din-рейка 35 мм
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 2) в соответствии с IEC 1 выдерживаемая напряжение: 4 кВ категория перенапряжения II в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 5 А AC-1 для нормальной открытой связи, 3 А AC-15 для нормальной открытой связи, 5 А DC-1 для нормальной открытой связи DC contact
Клеммы подключения: Съемная колодка с винтовыми клеммами, 0.2...2.5 мм кв. Твердый или гибкий, Съемная колодка с винтовыми клеммами, 0.25...2.5 мм кв. провод, Съемная колодка с винтовыми клеммами, 2 x 0.25...1 мм кв гибкий с зажимом without cable end, with bezel, Съемная колодка с винтовыми клеммами, 2 x 0.5...1.5 мм кв гибкий с зажимом с кабельным наконечником, с гнездом4EC-6 61508-1 функциональный безопасный стандарт, IEC 61508-2 функциональный безопасный стандарт, IEC 61508-3 функциональный безопасный стандарт, IEC 61508-4 функциональный безопасный стандарт, IEC 61508-5 функциональный безопасный стандарт, IEC 61 61508-7 functional safety standard, ISO 13849-1 functional safety standard, МЭК 62061 functional safety standard
Сертификация изделия: TUV, cULus
Высота: 100 мм
Ширина: 20,5 мм
2 упаковки: 16
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,225 кг
Тип 3 упаковки: P0 128
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 50,772 кг
Глубина: 120 мм МЭК 60529, IP40 (корпус) в соответствии с МЭК 60529, IP54 (mounting area) в соответствии с МЭК 60529
Местная сигнализация: для Питание включен Светодиод (зеленый), для ошибка светодиод (красный), для start Светодиод (желтый), для safety input S12 Светодиод (желтый), для safety input S22 светодиод (желтый)
Относительная влажность: 5… 95 % без конденсации
Температура окружающего воздуха для собер: -25… 85 C
Номинальный ток предохранителя:10 А gG для NO выходная цепь реле в соответствии с IEC 60947-1
Тип входа/выхода: Semiconductor pulsed diagnostic output 24 В постоянный ток, 20 мА Z1, not safety-related
[Us] номинальное напряжение питания: 0 1 2 - 20...20 %
Максимальная задержка открытия входа: 20 мс
Функция модуля: Кнопка аварийной остановки с 2 размыкающими контактами, Мониторинг защиты с помощью 1/2 конц. выключателей, Monitoring 2 PNP sensors, Мониторинг магнитного выключателя, Мониторинг светового занавеса, RFID switch, Мониторинг электрочувствительного защитного оборудования (ESPE), Мониторинг концевых выключателей безопасности
[Ith] условный тепловой ток в открытом вык: 8 А
Потребление энергии [Вт]: 2,0 В 24 В постоянный ток
Минимальный выходной ток: 10 мА для релейный выход
Тип защиты входа: Внутренний, электронный
Совместимость входа: Normally closed к ISO 14119, Механический контакт в соответствии с ISO 14119, Normally closed circuit в соответствии с ISO 13850, Antivalent pair в соответствии с ISO 14119, OSSD pair в соответствии с МЭК 61496-1-2, 3-проводные датчики приближения PNP Показатели надежности безопасности: MTTFd > 30 years в соответствии с ISO 13849-1, Dcavg >= 99 % в соответствии с ISO 13849-1, PFHd = 1.13E-09 в соответствии с ISO 13849-1, HFT = 1 в соответствии с ISO 1.13E-09 в соответствии с МЭК 62061, SFF > 99% в соответствии с МЭК 62061, HFT = 1 в соответствии с МЭК 61508-1, PFHd = 1.13E-09 в соответствии с МЭК 61508-1, SFF > 99% в соответствии с МЭК 11 61508-1
Применение модуля безопасности: Monitoring antivalent contacts, Emergency stop, guard and light curtain monitoring
Наименование модуля безопасности: XPSUAF
Минимальное выходное напряжение: 15 В для релейный выход
safety outputs: 2 24 В постоянный ток 5 мА
control outputs: 3 вкл/выкл конфигурированный pulsed output
maximum wire resistance: 500 Ом

Monitoring 2 PNP sensors, Мониторинг магнитного выключателя, Мониторинг светового занавеса, RFID switch, Мониторинг электрочувствительного защитного оборудования (ESPE), Мониторинг концевых выключателей безопасности
[Ith] условный тепловой ток в открытом вык: 8 А
Вт : ток 50/60 Гц
Потребление энергии [Вт]: 2,0 В 24 В постоянный ток
Минимальный выходной ток: 10 мА для релейный выход
Тип защиты входа: Внутренний, электронный
Совместимость входа: Normally closed circuitсоответственно ISO 14 14119, Механический контакт в соответствии с ISO 14119, Normally closed circuit в соответствии с ISO 13850, Antivalent pair в соответствии с ISO 14119, OSSD pair в соответствии с МЭК 61496-1-2, 3-проводные датчики приближения PNP
безопасности: Может достичь PL e/категории 4 в соответствии с ISO 13849-1, Может достичь SILCL 3 в соответствии с МЭК 62061, Может достигать SIL 3 в соответствии с МЭК 61508 Тип электрической схемы: NC pair, PNP pair, Antivalent pair, OSSD pair<2. s, 4 s
Показатели надежности безопасности: MTTFd > 30 years в соответствии с ISO 13849-1, Dcavg >= 99 % в соответствии с ISO 13849-1, PFHd = 1.13E-09 в соответствии с ISO 13849-1, HFT = 1 в соответствии с МЭК. в соответствии с МЭК 62061, SFF > 99% в соответствии с МЭК 62061, HFT = 1 в соответствии с МЭК 61508-1, PFHd = 1.13E-09 в соответствии с МЭК 61508-1, SFF > 99% в соответствии с МЭК 61508-1,8 модуля безопасности: Monitoring antivalent contacts, For emergency stop, guard and light curtain monitoring
Наименование модуля безопасности: XPSUAF
Минимальное выходное напряжение: 15 В для релейный выход safety outputs: 3 NO safety inputs/2 безопасный outputs: 3 вкл/выкл конфигурированный pulsed output
maximum wire resistance: 500 Ом

Monitoring 2 PNP sensors, Мониторинг магнитного выключателя, Мониторинг светового занавеса, RFID switch, Мониторинг электрочувствительного защитного оборудования (ESPE), Мониторинг концевых выключателей безопасности
[Ith] условный тепловой ток в открытом вык: 8 А
Вт : ток 50/60 Гц
Потребление энергии [Вт]: 2,0 В 24 В постоянный ток
Минимальный выходной ток: 10 мА для релейный выход
Тип защиты входа: Внутренний, электронный
Совместимость входа: Normally closed circuitсоответственно ISO 14 14119, Механический контакт в соответствии с ISO 14119, Normally closed circuit в соответствии с ISO 13850, Antivalent pair в соответствии с ISO 14119, OSSD pair в соответствии с МЭК 61496-1-2, 3-проводные датчики приближения PNP
безопасности: Может достичь PL e/категории 4 в соответствии с ISO 13849-1, Может достичь SILCL 3 в соответствии с МЭК 62061, Может достигать SIL 3 в соответствии с МЭК 61508 Тип электрической схемы: NC pair, PNP pair, Antivalent pair, OSSD pair<2. s, 4 s
Показатели надежности безопасности: MTTFd > 30 years в соответствии с ISO 13849-1, Dcavg >= 99 % в соответствии с ISO 13849-1, PFHd = 1.13E-09 в соответствии с ISO 13849-1, HFT = 1 в соответствии с МЭК. в соответствии с МЭК 62061, SFF > 99% в соответствии с МЭК 62061, HFT = 1 в соответствии с МЭК 61508-1, PFHd = 1.13E-09 в соответствии с МЭК 61508-1, SFF > 99% в соответствии с МЭК 61508-1,8 модуля безопасности: Monitoring antivalent contacts, For emergency stop, guard and light curtain monitoring
Наименование модуля безопасности: XPSUAF
Минимальное выходное напряжение: 15 В для релейный выход safety outputs: 3 NO safety inputs/2 безопасный outputs: 3 вкл/выкл конфигурированный pulsed output
maximum wire resistance: 500 Ом

Может достичь PL e/категории 4 в соответствии с ISO 13849-1, Может достичь SILCL 3 в соответствии с МЭК 62061, Может достигать SIL 3 в соответствии с МЭК 61508 Тип электрической схемы: NC pair, PNP pair, Antivalent pair, s 0, OSSD pair
Показатели надежности безопасности: MTTFd > 30 years в соответствии с ISO 13849-1, Dcavg >= 99 % в соответствии с ISO 13849-1, PFHd = 1.13E-09 в соответствии с ISO 13849-1, HFT = 1 в соответствии с МЭК 6 МЭК 62061, SFF > 99% в соответствии с МЭК 62061, HFT = 1 в соответствии с МЭК 61508-1, PFHd = 1.13E-09 в соответствии с МЭК 61508-1, SFF > 99% в соответствии с МЭК 61508-1, Type=1 соответственно модуля безопасности: Monitoring antivalent contacts, For emergency stop, guard and light curtain monitoring
Наименование модуля безопасности: XPSUAF
Минимальное выходное напряжение: 15 В для релейный выход safety outputs: 3 NO safety inputs/2 безопасный outputs: 3 вкл/выкл конфигурированный pulsed output
maximum wire resistance: 500 Ом

Может достичь PL e/категории 4 в соответствии с ISO 13849-1, Может достичь SILCL 3 в соответствии с МЭК 62061, Может достигать SIL 3 в соответствии с МЭК 61508 Тип электрической схемы: NC pair, PNP pair, Antivalent pair, s 0, OSSD pair
Показатели надежности безопасности: MTTFd > 30 years в соответствии с ISO 13849-1, Dcavg >= 99 % в соответствии с ISO 13849-1, PFHd = 1.13E-09 в соответствии с ISO 13849-1, HFT = 1 в соответствии с МЭК 6 МЭК 62061, SFF > 99% в соответствии с МЭК 62061, HFT = 1 в соответствии с МЭК 61508-1, PFHd = 1.13E-09 в соответствии с МЭК 61508-1, SFF > 99% в соответствии с МЭК 61508-1, Type=1 соответственно модуля безопасности: Monitoring antivalent contacts, For emergency stop, guard and light curtain monitoring
Наименование модуля безопасности: XPSUAF
Минимальное выходное напряжение: 15 В для релейный выход safety outputs: 3 NO safety inputs/2 безопасный outputs: 3 вкл/выкл конфигурированный pulsed output
maximum wire resistance: 500 Ом
