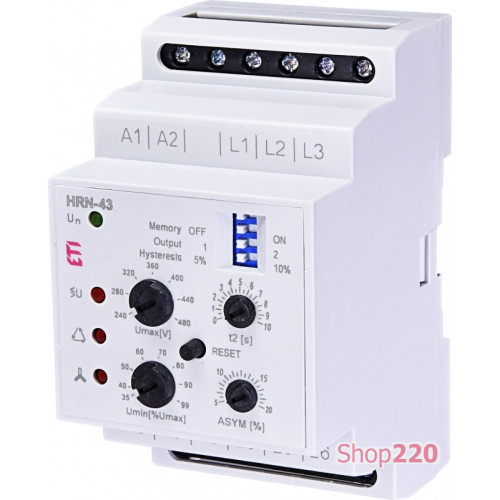

Реле контроля напряжения трехфазное, HRN-43 400 ETI 2471419

Применяются для контроля минимального (Umin) и максимального (Umax) уровней напряжения, асимметрии фаз, последовательности и обрыва фаз.

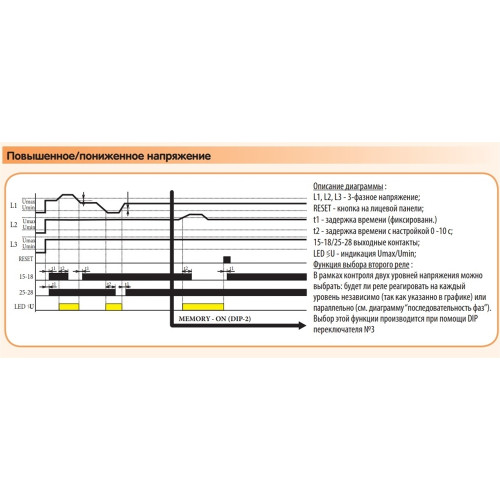

Контроль напряжения: Настраивается верхний уровень Umax в пределах 138 - 276 V (система 3x400/230V с нейтралью) или 240 - 480 V (система 3x400V, без нейтрали) и нижний уровень Umin в пределах 35-99% Umax. Если какая-либо из фаз выйдет за пределы установленного диапазона, выходное реле, по истечению установленной задержки, которая предназначена для подавления кратковременных пиков, разомкнёт выходной контакт. Выходной контакт реле снова замкнётся при возвращении напряжения до контролируемого диапазона и преодоления установленного гистерезиса (который выбирается из двух значений DIP переключателем). При выпадении 2 и 3 фаз одновременно произойдёт мгновенное отключение реле, несмотря на настройку задержки t2.

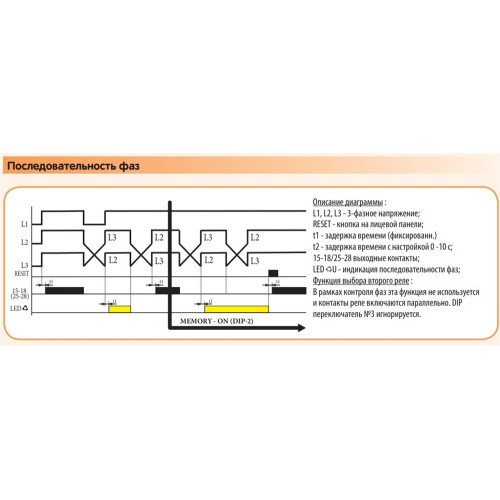

Последовательность фаз: Контролирует правильную последовательность фаз. Выходные контакты разомкнутся, при включении устройства с неправильной последовательностью фаз.

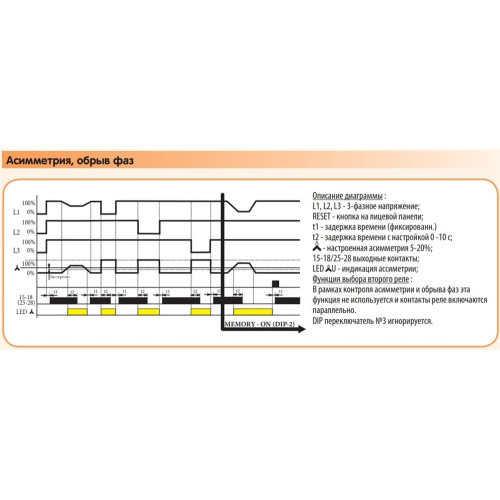

Асимметрия: Настраивается уровень асимметрии между отдельными фазами в пределах 5-20%. При нарушении установленной асимметрии разомкнётся контакт выходного реле и загорится LED-индикатор, указывающий асимметрию. Установлены задержки времени Т1, Т2 и гистерезис при переходе в нормальное состояние. Контроль асимметрии можно выключить DIP переключателем ASYM.

Особенности реле:

• гальванически изолированное питание AC 400 V, AC 230 V, AC/DC 24 V;
• функция „MEMORY” - для возвращения из аварийного режима в нормальный нужно нажать кнопку “RESET” на передней панели устройства;
• два выходных реле, с возможностью выбора функций второго реле (независимо / параллельно);
• фиксированная (t1) и настраиваемая (t2) задержка времени;
• устойчивость к индуктивному напряжению (например от двигателей).

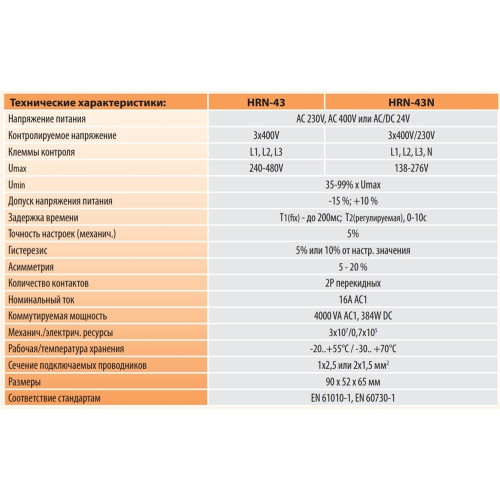

Характеристики реле ETI

• Напряжение питания: 400 В AC
• Контролируемое напряжение: 3×400В

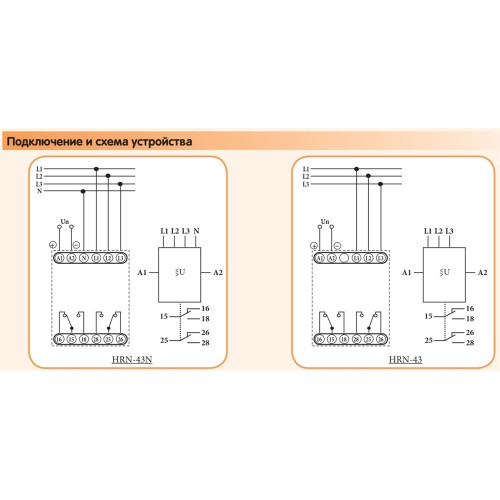

• Клеммы контроля: L1, L2, L3
• Допуск напряжения питания: - 15%; +10%
• Фиксированная задержка времени Т1: до 200 мс
• Регулируемая задержка времени Т2: 0 - 10 с
• контакты: 2×перекидных
• Номинальный ток: 16 А/АС1
• Коммутируемая мощность: 4000 ВА AC1, 384 Вт DС
• Точность настроек (механич.): 5%
• Механический ресурс: 3×107 циклов
• Электрический ресурс: 0,7×105 циклов
• Рабочая температура: от -20°С до +55°С
• температура хранения: от -30°С до +70° С

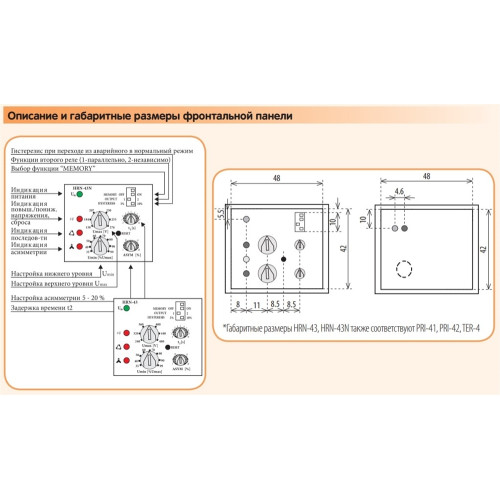

• Исполнение: 3-модуля (без нейтрали)
