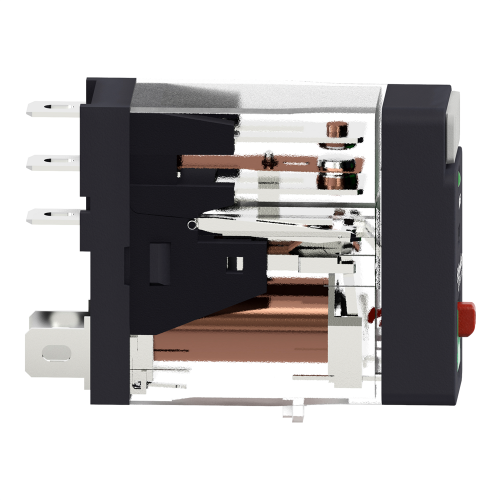

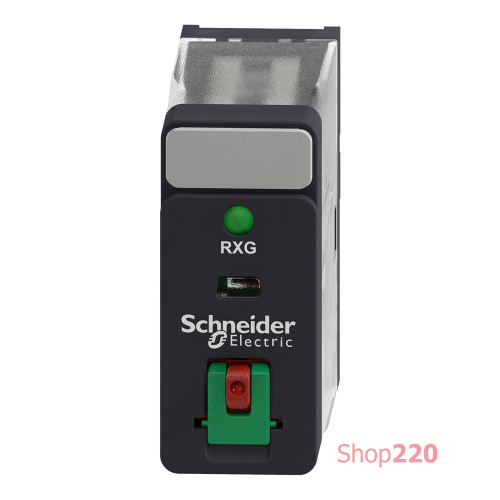

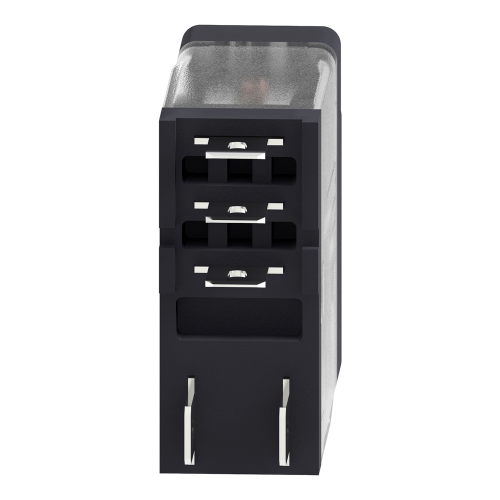

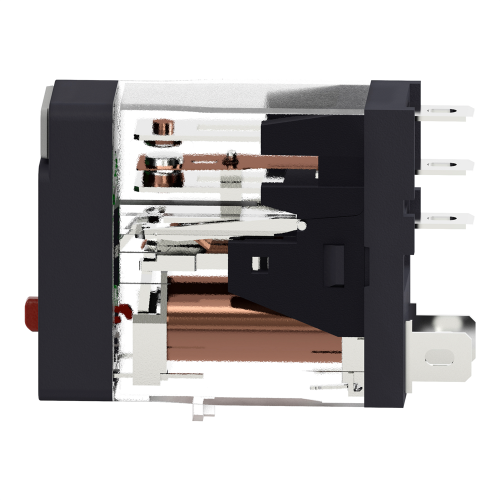

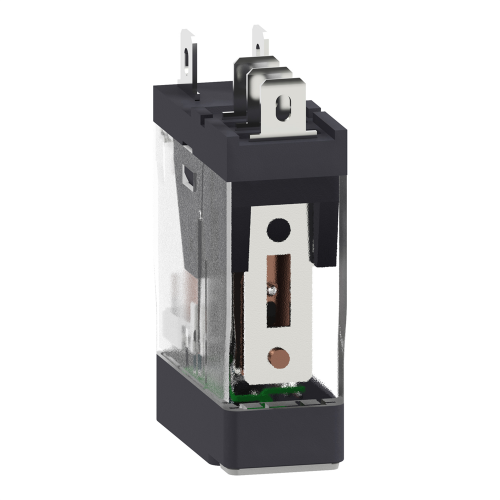

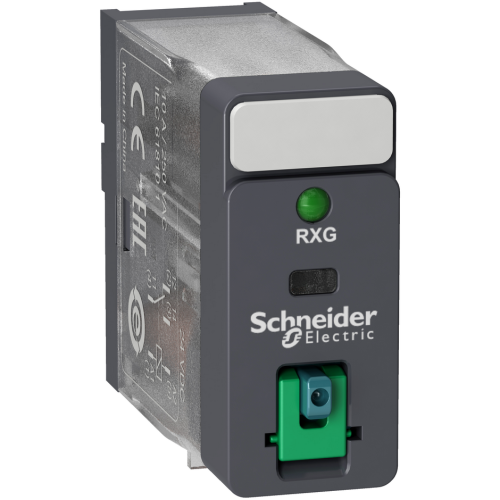

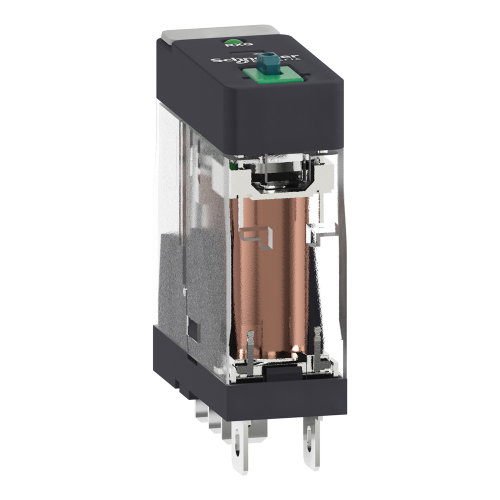

Реле управления - Harmony RXG - 1CO стандарт - 24V DC - 10A - с LED RXG12BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,89 см
Длина 1 упаковки: 3,452 см
Вес 1 упаковки: 20,87 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с UL
Стандарты: МЭК 2 1 508
Сертификация изделия: CSA, CE, EAC, UL, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,45 см
Ширина 2 упаковки: 9,25 см< см
Вес 2 упаковки: 408,7 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 кг
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления:> Кнопка Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для 0 нагрузок0 для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f соединение: 1 переключающий контакт
Ток нагрузки: 10 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1800 циклов/0 Холостый ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция Ударостойкость: 20 gn в положении, 100 g/ не работает [Ithe] условный тепловой ток в оболочке: 10 А в -40…55 C
Материал контакта: Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения:250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакту: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2500 ВА
Минимальная коммутационная способность: 500 мВт на 100 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 Н.м
Сопротивление катушки: 1100 Ом +/- 10 %
