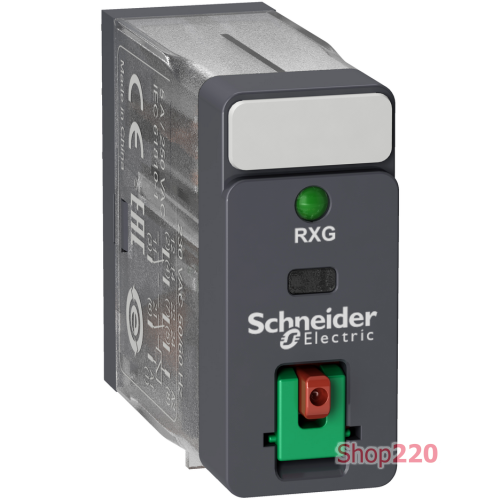

Реле управления - Harmony RXG - 2CO стандарт - 220V AC - 5A - с LED RXG22M7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,89 см
Длина 1 упаковки: 3,452 см
Вес 1 упаковки: 22,0 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: UL 508, МЭК 2 14
Сертификация изделия: CSA, UL, EAC, CE, DNV-GL
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 200
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 14,8 см
см
Вес 2 упаковки: 4,625 кг
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40… 70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления: Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 1000000000 циклов 85 %
Температура окружающего воздуха для собер: -40… 85 C
Электрическая износостойкость: 100000 циклов для нормально открытой резистивной нагрузки при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn. 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток
u2 50/60 Гц
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1800 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микро катушкой и контактом с усиленная изоляция изоляция, 3000 В переменный ток между полюсами с базовая изоляция изоляция
Удароустойчивость: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[0] A4 условный тепловой ток в 55 C
Материал контакта: Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности 0/B0 способность: 1250 ВА
Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Коэффициент использования: 0/0 Н.м
Сопротивление катушки: 21000 Ом +/- 15 %
Среднее потребление в ВА: 0,82·А 60 Гц
