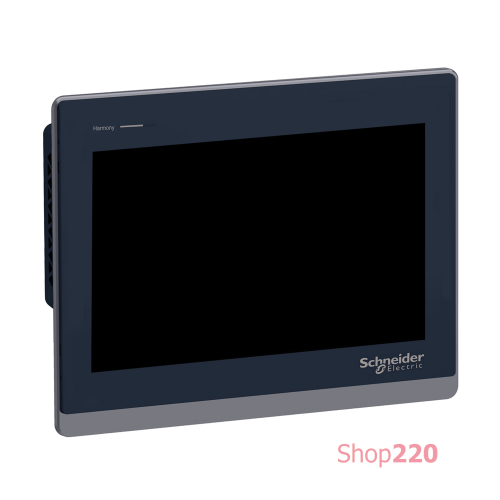

Сенсорная панель оператора WEB 10", =24В HMISTW6500

Технические характеристики

Серия продукта: Harmony ST6
Тип изделия или компонента: Панель оператора с сенсорным экраном
Масса нетто: 1,3 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,2 см0,
Длина 1 упаковки: 27,3 см
Вес 1 упаковки: 1,675 кг
Способ крепления: 4 винтами, крепления на: 1,6...5 мм в соответствии с UL 61010-2-201, 4 винтами в соответствии с МЭК 61131 61000-6-2
Стандарты: МЭК 61000-6-4, МЭК 61000-6-2, МЭК 61131-2, UL 61010-2-201, CSA C22.2 № 61010-2-201
Сертификация: 203 мм
Ширина: 273 мм
Тип 2 упаковки: S04
Количество единиц в 2 упаковке: 4
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 40 см
Длина 2 упаковки: 60 см2
упаковки: P12
Количество единиц в 3 упаковке: 64
Высота 3 упаковки: 110 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 120 см
Вес 3 упаковки: 138,4 кг
Глубина среда: 0…50 C
Материал корпуса: PC
Степень защиты: IP20 в соответствии с МЭК 61131-2 (задняя панель), IP65 в соответствии с МЭК 61131-2 (передняя панель)
Маркировка: CE
Местная сигнализация: Светодиодный Светодиодный индикатор зеленый, постоянный для рабочий, Светодиодный индикатор зеленый, мигание для рабочий, Светодиодный индикатор зеленый, блеклый для режима ожидания, Светодиодный индикатор Желтый, мигание для запуска программного обеспечения, Светодиодный индикатор индикатор красный, мигание для рабочий, Светодиодный индикатор красный, выключен для питания (OFF)
Относительная влажность: 10…90 % Без образования конденсата
Температура окружающего воздуха для собер: -20…60 C
Высота над уровнем моря:2 стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ (разъемы питания) в соответствии с МЭК 61000-4-4, тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Сигнальные порты), Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2 уровень 3, Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ Веб-интерфейс для оператора
Максимальный пусковой ток: 30 А
Название процессора: ARM Cortex-A8
Описание памяти: 512 МБ память устройства, 512 МБ резервная память, 128 Кбайт память пользовательских данных
Тип встроенного интерфейса: 0 Тип встроенного интерфейса.1 Ethernet - разъем RJ45Нижний
[Us] номинальное напряжение питания: 24 В постоянный ток (+/- 20 %)
Виброустойчивость: +/- 3,5 мм (f = 5…9 Гц) По осям X, Y и Z в течение 10 циклов (1-2 9,8 м/с? постоянное ускорение (f = 9…150 Гц)
Ethernet порт: 10/100BASE
Питание: Внешнее питание
Тип дисплея: Цветной ЖК-дисплей TFT
Потребление энергии [Вт]: 12,6 В<< Вт]: 12,6 В< 11 мс (Направления X, Y, Z по 3 раза) в соответствии с МЭК 61131-2
Размеры выреза: 255 x 185 мм размер среза панели
Директивы: 2014/35 / ЕС - директива о низком напряжении, 2014/3 дисплея: 1024 x 600 пикселей WSVGA
Степень защиты NEMA: NEMA 4 передняя панель (внутреннее), NEMA 13 передняя панель (в корпусе)
Устойчивость к коротким перерывам потребления: 10 мс
Цвет дисплея: 16 миллион дюймов
Яркость: 16 уровней
Часы реального времени: Встроенный 0...50 C, Встроенный 10...90 % RH
Срок службы подсветки: 50000 часов с белый
Cенсорная панель: Одноконтактный аналоговый резист: ASCII (европейские символы), Катакана
Частота процессора: 800 МГц
Материал передней панели: Алюминий
