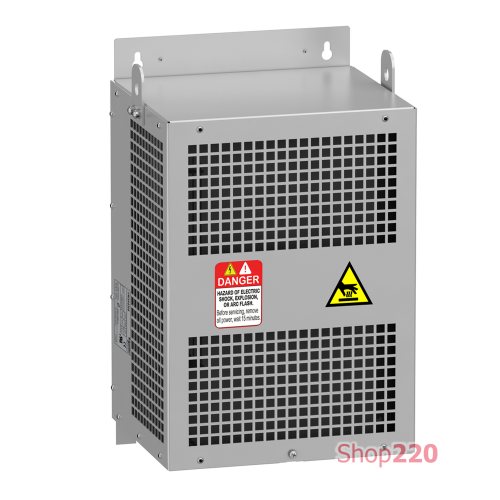

Выходной фильтр dU/dt IP20 95A VW3A5305

Этот фильтр dv/dt представляет собой опцию для частотных преобразователей серии Altivar Process ATV600/ATV900. Его номинальный ток равняется 95А. Он используется в качестве выходного фильтра (между выходным сигналом привода и двигателем) и позволяет вашему частотному преобразователю работать с кабелями двигателя, длина которых превышает максимально разрешенную длину. Его степень защиты IP20. Весит 19 кг. Он используется для ограничения перенапряжения на клеммах двигателя, фильтрации помех и уменьшения тока утечки двигателя на землю.

Технические характеристики

Тип изделия или компонента: Фильтр dv/dt
Совместимость серии: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV340
Масса нетто: 19 кг
Тип 1 упаковки: P 1
Высота 1 упаковки: 40,000 см
Ширина 1 упаковки: 40,000 см
Длина 1 упаковки: 75,000 см
Вес 1 упаковки: 24,000 кг
Совместимость продуктов: ATV635 преобразователь 200..240 В, ATV630 преобразователь частоты монтаж на стену - 18,5 кВт, 200..240 В, ATV630 преобразователь частоты монтаж на стену - 22 кВт, 200..240 В, ATV630 преобразователь частоты монтаж на стену - 30 кВт. частоты монтаж на стену – 37 кВт, 380..480 В, ATV630 преобразователь частоты монтаж на стену – 45 кВт, 380..480 В, ATV650 преобразователь частоты монтаж на стену – 30 кВт, 380..480 В, ATV653 преобразователь 3.8. В, ATV650 преобразователь частоты монтаж на стену - 45 кВт, 380..480 В, ATV610 преобразователь частоты - 30 кВт, 380..415 В, ATV610 преобразователь частоты - 37 кВт, 380..415 В, ATV613 преобразователь частоты. ATV930 преобразователь частоты монтаж на стену - 15 кВт, 200..240 В, ATV930 преобразователь частоты монтаж на стену - 18,5 кВт, 200..240 В, ATV930 преобразователь частоты монтаж на стену - 22 кВт, ATV930 преобразователь частоты монтаж на стену - 22 кВт, 200..240 В, 200..240 В, кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену - 37 кВт, 380..480 В, ATV930 преобразователь частоты монтаж на стену - 45 кВт, 380..480 В, ATV950 преобразователь частоты монтаж на стену - 0,0. частоты монтаж на стену - 37 кВт, 380..480 В, ATV950 преобразователь частоты монтаж на стену - 45 кВт, 380..480 В
[In] номинальный ток: 95 А
Высота: 610 мм
Ширина: 320 мм защиты: IP20, IP21 (с комплектом VW3A53905)
Электрическое соединение: Клеммная колодка, максимальное сечение проволоки: 50 мм кв / AWG 1
Температура окружающего воздуха для собер: -40…70 C<0/0 Высота над уровнем моря: 0 1000...4000 м с уменьшением тока на 1 % на 100 м
Конкретное применение изделия: Выходной фильтр
Рабочая температура воздуха: -10…50 C (без снижения тока), 50…60 C (со снижением тока на 1,5 % на C)<0/0 Максимальная длина: 300 м экранированный кабель
Тепловые потери: 92 В при 4 кГц
необходимое количество: 1
dv/dt: 3000 В/мкс макс. при 200..240 В, 3000 В/мкс макс. при 380..480 максимальная выходная частота преобразователя: 100 Гц
