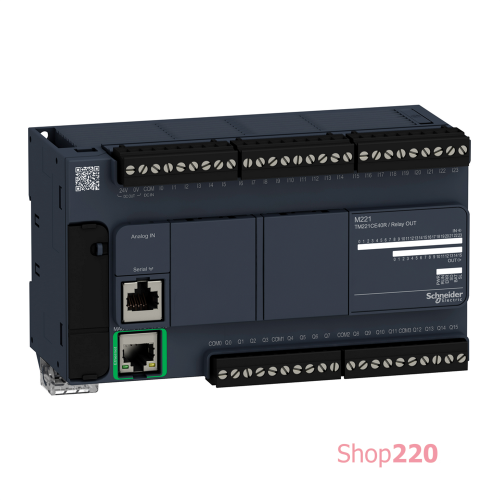

ПЛК M221 40 входов/выходов реле, 1 RS485, 1 Ethernet TM221CE40R

Этот продукт является частью линейки Modicon M221, предложения программируемых логических контроллеров для ведущих архитектур. Этот логический контроллер обеспечивает 24 дискретных входа и 16 релейных выходов Ethernet с разрешением 10 бит, нормально открытый релейный выход. Это логический контроллер Modicon с номинальным питающим напряжением от 100 В до 240 В переменного тока, выходным напряжением от 5 В до 125 В постоянного тока, от 5 В до 250 В переменного тока и выходным током 2 А с логикой потребления или источника входа. Этот продукт требует минимальной установки и обеспечивает чрезвычайную универсальность. Интегрированные соединения: USB-порт с разъемом mini B USB 2.0, неизолированное последовательное соединение Serial 1 с разъемом RJ45 и интерфейсом RS232/RS485 и Ethernet с разъемом RJ45. Это контроллер Modicon M221 с сетевой частотой 50/60 Гц, 256 КБ для внутренней памяти переменных, оперативной памяти для пользовательских программ и данных, встроенной флэш-памятью 256 КБ и памятью SD-карты 2 ГБ. Это продукт со степенью защиты IP20. Его размеры: 160 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Вес 0,456 кг. Этот продукт сертифицирован CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC и CULus. Он отвечает стандартам EN/IEC 60664-1, EN/IEC 61131-2 и EN/IEC 61010-2-201. Он поддерживает крепление на DIN-рейке.

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,456 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,09 см4 см
Длина 1 упаковки: 21,085 см
Вес 1 упаковки: 830,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: МЭК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01
Сертификация изделия: DNV-GL, EAC, ABS, cULus, LR HazLoc
Высота: 90 мм
Ширина: 160 мм
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 29,2 см
Ширина 2 упаковки: 39,8 см
Длинна 2 упаковки: 11,04 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 144
Высота 3 упаковки: 105,0 см
Ширина 3 упаковки: 120,0 см
Длина 3 упаковки: 80,0 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Неизолированные между аналог. вх. и внутр. логикой, Неизолированные между аналоговыми входами, Между питанием и землей в 1500 В переменный ток, Между питанием датчика и землей в 500 В переменный ток, Между входом и землей в 500 В переменный ток, Между выходом и землей в 1500 В переменный ток, Между питанием и внутренней логикой в ??2 логикой в ??500 В переменный ток, Между выходом и внутренней логикой в ??2300 В переменный ток, Между терминалом Ethernet и внутренней логикой в ??500 В переменный ток, Между питанием и питанием датчика в 2300 В переменный ток
Маркировка: CE
Электрическое соединение: винтовая клеммная колодка для выходов, клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, разъем, 4 клеммы(ы) для аналоговых входов, Mini B USB 2.0 разъем для терминала программирования
Частота сети: 50/60 Гц для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для Состояние ввода/вывода 1 светодиод на канал (зеленый), для SL 1 светодиод (зеленый), для связи (состояние связи) Линия сети Ethernet (желтый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %,без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -25… 70 C
Электрическая износостойкость: 100000 циклов AC-12, 120 В, 240 В·А, резистивный, 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 300000 циклов AC-12 резистивный, 300000 циклов AC-12, 240 В, 160·А, резистивный, 100000 циклов AC-15, cos phi = 0,35, 120 В, 60·А, индуктивное, 100000 циклов AC-12, cos 3 ·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 120 В, 18·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 240 В, 36·А, индуктивное, 100 120 В, 120 В·А, индуктивное, 100000 циклов AC-14, cos phi = 0,7, 240 В, 240 В·А, индуктивное, 300000 циклов AC-14, cos phi = 0,7, 120 В, cos 0 phi = 0,7, 240 В, 72·А, индуктивное, 100000 циклов DC-12, 24 В, 48 В, резистивный, 300000 циклов DC-12, 24 В, 16 В, резистивный, 100003 циклов 2 (L/R = 7 мс), 300000 циклов DC-13, 24 В, 7,2 В, индуктивный (L/R = 7 мс)
Высота над уровнем моря: 0...2000 м
Характеристики внешней среды: Обычное и взрывоопасное расположение
Разрешение аналогового входа: 10 бит
Входное полное сопротивление: 3,4 кОм для дискретный вход, 100 кОм для аналоговый вход, 4.9 кОм для быстрый вход
Абсолютная погрешность измерения: +/- 1 % полной шкалы для электро в кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м ГЭК 2 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <30 м для выхода, Неэкранированный кабель <30 м для цифровой вход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины 2/4 USB
Максимальный пусковой ток: 40 А
Выходной ток питания: 0,52 А 5 В для шина расширения, 0,24 А 24 В для шина расширения
Отклонение хода часов: <= 30 с/месяц на 25 C
Тип аккумулятора2: 2 неперезаряжаемое
Количество дискретных входов/выходов: 40
Служба обмена данными: DHCP клиент, Modbus TCP клиент, Ethernet/IP адаптер, Modbus TCP сервер, Modbus TCP slave устройство
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный номер 4 RS232/RS485 интерфейс, Ethernet с RJ45 разъем
[Us] номинальное напряжение питания: 100...240 В переменный ток
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network, Ethernet протокол5/4 симметричная рейка, 3,5 мм на 5…8,4 Гц на монтаж панели, 1 gn на 8,4…150 Гц на симметричная рейка, 1 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/ ввода/вывода)
Количество дискретных входов: 24, дискретный вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжений<0/> Граничный уровень напряжения реакции: 35 мкс выключения, I2...I5 клемма(ы) для вход, 10 мс включения для выхода, 10 мс выключения для выхода, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход, 35 мкс включения, с помощью клемм вкл. I1, I6, I7 клемма(ы) для быстрый вход, 100 мкс выключения, с помощью клемм клемма(ы) для вход
Количество дискретных выходов: 16 Реле
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода5...5 тока
Пределы выходного напряжения: 125 В постоянный ток, 277 В переменный ток
Минимальная нагрузка: 1 мА на 5 В постоянный ток для релейный выход
Тип защиты: Без защиты на 5 А
Частота переключения: 20 операций переключ./мин с максимальной нагрузки: тока (положительный/отрицательный)
Ток дискретного входа: 7 мА для дискретного входа, 5 мА для быстрый вход
Объем памяти: 256 кБ для пользовательских программ и данных ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций, 256 кБ ПАМЯТЬ Ethernet порт: 10BASE-T/100BASE-TX 1 порт из 100 м медный кабель
Питание: (последовательный)питание последовательной линии: 5 В, <200 мА
Питание датчика: 24 В постоянное напряжение на 25 В 1 год на 25 C (прекращением электроснабжения)
Время преобразования: 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход
Ток дискретного выхода: 2 A Удароустойчивость: 98 м/с? для 11 мс
Максимальная потребляемая мощность [0] макс количеством модулей расширения вх/вых, 41·А на 100...240 В без модуля расширения ввода/вывода
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий процесс: : 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач),2 кВ в соответствии с МЭК 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 (I/O), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4/5 (горизонтальная установка), -10…35 C (вертикальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 79 дБмкВ/м QP/66 дБмкВ/м AV силовые линии переменного тока) на 0,15…0,5 МГц испыт. 73 дБмкВ/м QP/60 дБмкВ/м (AV силовые линии переменного тока) на 0,5…300 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10…150 - испытательный уровень: 63 дБмкВ/м QP (линии электропередач) на 1,5…30 МГц в соответствии с МЭК 50 и 1 79...63 дБмкВ/м QP (линии электропередач) на 150...1500 кГц в соответствии с МЭК 5501 силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5, 2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный-0 силовые линии постоянного тока Дифференциальный режим согласно МЭК 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В 3, 2, фиксированная частота. 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулировки: Регулируемый ПОД-регулятор до 14 одновременных циклов
Время выполнения одной инструкции: 0.2 мкс/булев Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 8000 %MW слов памяти, 255 %TM 15K 5 счетчиков, 512 %M битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных<0/> Настраиваемое время фильтра мс для входа
Интегральное время:1 с
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 м время выполнения задания события: 60 мкс время отклика
функция счетчика: Однофазный, A/B, Импульс/направление
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
