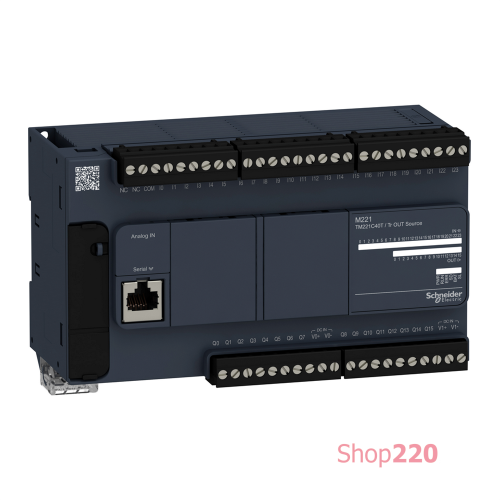

ПЛК M221 40 входов/выходов транз., 1 RS485 TM221C40T

Этот продукт является частью линейки Modicon M221, предложения программируемых логических контроллеров для ведущих архитектур. Этот логический контроллер обеспечивает 24 дискретных, 4 быстрых входа, 16 транзисторов, 2 быстрых выхода из PNP транзисторным выходом с разрешением 10 бит. Это логический контроллер Modicon с номинальным напряжением питания/выхода 24 В постоянного тока, выходным током 0,5 А с логикой входа потребления или источника и положительной логикой выхода. Этот продукт требует минимальной установки и обеспечивает чрезвычайную универсальность. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированный последовательный канал 1 с разъемом RJ45 и интерфейсом RS485 и неизолированный последовательный канал 2 с разъемом RJ45 и интерфейсом RS232/RS485. Это контроллер Modicon M221 с 256 КБ оперативной памяти для пользовательских и данных приложений, оперативной памятью внутренних переменных, 256 КБ встроенной флэш-памяти и памяти SD-карты объемом 2 ГБ. Это продукт со степенью защиты IP20. Его размеры: 160 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Вес 0,456 кг. Этот продукт сертифицирован CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC и CULus. Он отвечает стандартам EN/IEC 61010-2-201, EN/IEC 61131-2 и EN/IEC 60664-1. Он поддерживает крепление на DIN-рейке.

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,456 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,172 см< см
Длина 1 упаковки: 21,084 см
Вес 1 упаковки: 750,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: МЭК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01
Сертификация изделия: DNV-GL, ABS, EAC, cULus, RCM HazLoc
Высота: 90 мм
Ширина: 160 мм
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 29,2 см
Ширина 2 упаковки: 39,6 см
Длинна 2 упаковки: 10,101 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 144
Высота 3 упаковки: 105,0 см
Ширина 3 упаковки: 120,0 см
Длина 3 упаковки: 3/8 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный в 500 В переменный ток, Неизолированные между аналог. вх. и внутр. логикой, Неизолированные между аналоговыми входами
Маркировка: CE
Электрическое соединение: съемная винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока B USB 2.0 разъем для терминала программирования
Местная сигнализация: для PWR 1 светодиод (зеленый), для RAT 1 светодиод (зеленый), для BAT 1 светодиод (зеленый), для BAT (зеленый), для SL2 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для транзисторного выхода
Относительная влажность: 10…95 %, без конденсата (в эксплуатации) хранилища)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Характеристики внешней среды: Обычное и взрывоопасное расположение
Количество аналоговых входов: 2 на 0...10 В<0/> Раздельная способна сопротивление: 3,4 кОм для дискретного входа, 100 кОм для аналогового входа, 4.9 кОм для быстрый вход
Абсолютная погрешность измерения:+/- 1 % полной шкалы для аналоговый вход
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 ВГм... 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальное проседание напряжения: <1 В
Максимальная дальность кабель: вход, Неэкранированный кабель <30 м для выхода, Неэкранированный кабель <30 м для цифровой вход, Неэкранированный кабель <1 м для аналоговый вход, Экранированный кабель <3 м для быстрый выход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с 1 RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 480 Мбит/с для USB
Максимальный пусковой ток: 35 А
Выходной ток питания: 0,52 А 5 шина расширения
Отклонение хода часов: <= 30 с/месяц на 25 C
Тип аккумулятора: BR2032 или CR2032X литиевая неперезаряжаемая
Количество дискретных входов/выходов: 40
Тип встроенного интерфейса последовательный канал серийный номер 1 с RJ45 разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 из RJ45 разъем и RS232/RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения 8
Пределы напряжения питания: обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network Вибростойкость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 3,5 мм на 5…8,4 Гц на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Количество дискретных входов: 24, диск3 в2 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 0,1 мА для транзисторного выхода...5 клемма(ы) для вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход, 35 мкс включения, с помощью клемм клемма(ы) для вход, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для быстрый в клемма(ы) для входа, 5 мкс включения, выключения, Q0...Q1 клемма(ы) для выхода, 50 мкс включения, выключения, Q2...Q3 клемма(ы) для выхода, 300 мкс включения, выключения,с помощью клемм клемма(ы) для выхода
Количество дискретных выходов: 16 транзистор 2 быстрый выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока
Тип защиты: Защита от перегрузки и коротких замыканий источник тока (положительный/отрицательный)
Логика дискретного выхода: Положительная логика (источник)
Максимальная нагрузка лампы накаливаем: <12 В для выхода и быстрого выхода
Ток дискретного входа: 7 мА для дискретного входа, 5 мА для мощный вход
24 В (без модуля расширения ввода/вывода), 16 В на 24 В (с макс количеством модулей расширения вх/вых)
Объем памяти: 256 кБ для пользовательских программ и данных ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций, 25 ПАМЯТЬ Питание: (последовательный)питание последовательной линии: 5 В, <200 мА
Доступная функция: Генератор частоты, PWM, PLS
Срок резервного хранения данных: 1 год на 25 C (прекращением электроснабжения)
Время преобразования: 1 мс/кан Ток дискретного выхода: 0.5 A
Ударопрочность: 147 м/с? для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий выход: 4 А
в соответствии с МЭК 61000-4-4 (линии электропередач), 2 кВ в соответствии с МЭК 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 (I/O), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet4-0 линия)
Рабочая температура воздуха: -10…55 C (горизонтальная установка), -10…35 C (вертикальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 79 дБмкВ/м QP/66 дБмкВ/м AV силовые линии переменного 55011, Приведенные помехи - испытательный уровень: 73 дБмкВ/м QP/60 дБмкВ/м (AV силовые линии переменного тока) на 0,5...300 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 120...65 дБ кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м QP (линии электропередач) на 1,5...30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А3 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м (QP линии электропередач) на 150...1500 кГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m (QP класс А 10 Мц) 55011
Устойчивость к импульсным перенапряжениям: 2 кВ силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5,2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 65 помех: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8,2,1,8). 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрого выхождения (режим PWM/PLS) на Q0...Q1 канал, Q0...Q1 канал, кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: З
Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный/ объектной области: 255 %TM таймеров, 512 %M битов памяти, 255 %C счетчиков, 512 %KW константных слов, 8000 %MW слов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально) флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования 2 Функция позиционирования 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц)
функция счетчика: Импульс/направление, Однофазный, A/B<0/3 Устойчивость к магнитным полям 0 5 61000-4-8

5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морской сертификат (LR, LR, частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: Регулируемый ПИД-регулятор до 14 кц1 быстрый уклон (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для выхода на Q2...Q3 канал, 0,1 кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: С
Допустимая 0 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 255 %TM таймеров, 512 %M битов памяти, 255 %C счетчиков, 512 %KW константных слов
для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационное и период мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц)<с/> A/B
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8



5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морской сертификат (LR, LR, частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: Регулируемый ПИД-регулятор до 14 кц1 быстрый уклон (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для выхода на Q2...Q3 канал, 0,1 кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: С
Допустимая 0 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 255 %TM таймеров, 512 %M битов памяти, 255 %C счетчиков, 512 %KW константных слов
для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационное и период мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц)<с/> A/B
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8



8000 %MW слов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флэш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: вс 3 мс вход
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ 0,0 ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА ПО 0W кГц)
функция счетчика: Импульс/направление, Однофазный, A/B
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8



8000 %MW слов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флэш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: вс 3 мс вход
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ 0,0 ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА ПО 0W кГц)
функция счетчика: Импульс/направление, Однофазный, A/B
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
