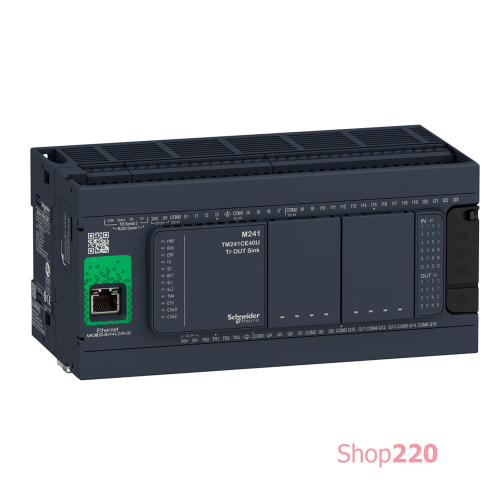

Программируемый логический контроллер M241 40 входа/выхода реле, 2 RS485, 1 Ethernet TM241CE40R

Этот продукт является частью линейки Modicon M241, предложения логических контроллеров для приложений, требующих высокой производительности. Этот логический контроллер обеспечивает 24 дискретных, 8 быстрых входов, 12 релейных, 4 транзисторных, 4 быстрых выхода с транзистором, релейный выход Ethernet. Он имеет номинальное питающее напряжение от 100 В до 240 В переменного тока. Выходное напряжение от 5 до 125 В постоянного тока или от 5 до 250 В переменного тока для реле, 24 В постоянного тока для транзистора и выходной ток 2 А для реле, 0,1 А для быстрого вывода, 0,5 А для транзистор. Этот продукт позволяет создавать программу интуитивно понятно, как никогда раньше благодаря организованному дизайну экрана. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированное последовательное соединение 1 с разъемом RJ45 и интерфейсом RS232/RS485 и неизолированное последовательное соединение 2 со съемным винтовым разъемом клеммной колодки и интерфейсом RS48. Это контроллер Modicon M241 с 8 МБ для программ, 64 МБ для системной памяти RAM, 128 МБ встроенной флэш-памяти для резервного копирования пользовательских программ и памяти SD-карты объемом 16 ГБ. Это продукт со степенью защиты IP20. Его размеры: 190 мм (ширина) x 95 мм (глубина) x 90 мм (высота). Весит 0,62 кг. Логические контроллеры Modicon M241 разработаны для высокопроизводительных компактных машин с функциями контроля скорости и положения. Этот продукт сертифицирован CE, IACS E10, RCM, CSA, CULus. Он отвечает стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морским спецификациям (LR, ABS, DNV, GL), стандартам UL 1604 и UL 50. Он поддерживает крепление на DIN-рейке. Достигните эталонной производительности и повысьте доходность благодаря Modicon M241 с помощью интуитивно понятного машинного программирования с помощью EcoStruxure Machine Expert, готовых к использованию программ и функциональных блоков.

Технические характеристики

Серия продукта: Modicon M241
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,62 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 12,8 см2,
Длина 1 упаковки: 11,5 см
Вес 1 упаковки: 933,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК набором
Стандарты: ANSI/ISA 12-12-01, CSA C22.2 № 142, CSA C22.2 № 213, МЭК 61131-2:2007, Морской сертификат (LR, ABS, DNV, GL), UL 508
DNV-GL, ABS, LR
Высота: 90 мм
Ширина: 190 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см<0/0 2 упаковки: 5,827 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 48
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см
Длина 3 упаковки: 80,0 см
Глубина: 95 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между питанием и внутренней логикой в ??500 В переменный ток, Неизолированные между питанием и землей
Маркировка: CE
входов и выходов (шаг 5.08 мм), съемная винтовая клеммная колодка для подключения питания 24В постоянного тока (шаг 5.08 мм)
Частота сети: 50/60 Гц
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (красный), для Ошибка ввода/вывода (I/O) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 1 светодиод (зеленый) (красный), Состояние ввода/вывода 1 светодиод на канал (зеленый), для активности порта Ethernet 1 светодиод (зеленый)
Относительная влажность: 10… 95%, без конденсата (в эксплуатации), 10… 95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -25… 70 C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 4.7 кОм для вход
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК-4 электромагнитного поля: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц согласно МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3 Неэкранированный кабель <50 м для входа,Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <50 м для выхода, Экранированный кабель <3 м для быстрый выход Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м/с, 15 м/с, (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 480 Мбит/с для шины длиной 3 м для USB, 10/100 Мбит/с для Ethernet
Отклонение хода часов: <= 60 с/месяц на 25 литиевая неперезаряжаемая, время автономной работы: 4 год(года)
Количество дискретных входов/выходов: 40
Максимальное количество подключений: 8 Modbus сервер, 8 протокол SoMachine, 10 веб-сервер, 4 FTP-сервер, 16 Ethernet/IP цель, 8 Modbus канал серийный номер 1 с RJ45 разъем и RS232/RS485 интерфейс, Неизолированный последовательный канал серийный 2 со съемная колодка с винтовыми клеммами разъем и RS485 интерфейс, Порт USB с mini B USB 2.0 разъем, Ethernet с RJ45 разъем 8 внешних ситуационных задач, 3 циклические задачи + 1 свободная задача
[Us] номинальное напряжение питания: 100...240 В переменный ток
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными: Неизолированный последовательный канал: Mod5 протокол 5…8,4 Гц на симметричный рельс, 3 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в1 в : 7 (удаленная архитектура ввода/вывода)
Количество дискретных входов: 24, дискретный вход 8 быстрый вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 <= 5 В для вход
Время реакции: 50 мкс включения, I0...I15 клемма(ы) для вход
Количество дискретных выходов: 4 транзистор 4 быстрый выход, 12 Реле
Тип дискретного выхода: Реле, Транзистор В5 Напряжение5 релейный выход, 5...250 В переменного тока для релейный выход, 24 В постоянного тока для транзисторный выход
Пределы выходного напряжения: 125 В постоянный ток релейный выход, 30 В постоянный ток транзисторный выход, 277 В переменный тока релейный выход
Тип защиты: от короткого замыкания для транзисторного выхода, Защита от обратной полярности для транзисторного выхода, Без защиты для релейного выхода
Логика дискретных входов: Приемник или источник
Логика дискретного выхода: Положительная логика (источник)
Ток дискретного входа:64 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: 10BASE-T/100BASE-TX - 1 порт(ы) медный кабель
Питание: (серийный номер 1)питание последовательной линии: 5 В, <200 мА-сер
датчика: 24 В постоянное напряжение на 400 мА питания от контроллера
Продолжительность цикла: 10 мс 16 EtherNet/IP, 64 мс 64 Modbus TCP
Срок резервного хранения данных: 2 года на 25 C
Тип сигнала управления: A/B на 1 Импульс/направление на 200 кГц для быстрый вход (HSC режим), Однофазный на 200 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 0.1 A для быстрого выхода (PTO mode) (TR0...TR3), 2 A для релейного выхода (Q4) (TR0...TR3)
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Точность: +/- 0.1 % на 0,02…0,1 кГц для +0,1 кГц кГц для быстрый выход
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач), 2 кВ в соответствии с МЭК 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК 61000-4-4 (транзисторного выхода)
Рабочая температура воздуха: -10…50 C (вертикальная установка), -10…55 эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10...150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5...10 испытательный уровень: 79 дБмкВ/м QP/66 дБмкВ/м AV линии электропередач) на 0,15…0,5 МГц согласно МЭК 55011, Приведенные помехи - испытательный уровень: 73 дБмкВ/м QP/60 дБмкВ/м AV линии 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А 10 м) на 30...230 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м QP линии электропередач) 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m QP класс А 10 м) на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 2 кВ силовые линии переменного тока Обычный режим в соответствии с М0 4 Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ релейного выхода в1 Обычный режим в соответствии с МЭК 61000-4-5,1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 МГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом ( частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Максимальная выходная частота: 1 кГц для транзисторный выход , 0 кГц для быстрый выход (режим PLS)
Количество подчиненных устройств: 64 Modbus TCP, 16 EtherNet/IP
Часы реального времени: С
Оборудование для хранения данных: <= 16 ГБ SD-карта (опционально)<Б/> Резервные копии данных: 128 пользовательских программ
Настраиваемое время фильтрации: 1 µs для быстрый вход
Интегральное время: 10 мс автоматический сброс выход, 12 с автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых0 кГц, 14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(и) Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS сообщения, Обновление ПО, SNMP client/server, Программирование, NGVL, Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP/Server/ Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave.14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы)<частотапозиции Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS сообщения, Обновление ПО, SNMP client/server, Программирование, NGVL, Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP/Server/ Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave.14 стандартный вход на 1 кГц
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Функция позиционирования: ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы)<частотапозиции Ethernet: FDR, DHCP сервер через сетевой модуль коммутатора Ethernet TM4, DHCP клиент встроенный порт Ethernet, SMS сообщения, Обновление ПО, SNMP client/server, Программирование, NGVL, Мониторинг, IEC VAR ACCESS, FTP клиент/сервер, Загрузка, SQL клиент, Modbus TCP/Server/ Ethernet/IP встроенный порт Ethernet, Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave.
