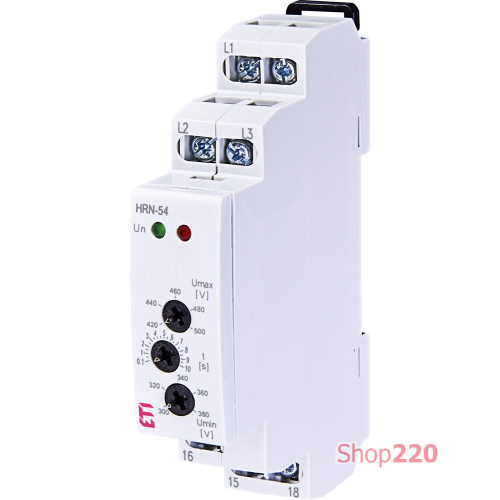

Реле контроля напряжения трехфазное без нейтрали, HRN-54 ETI 2471416

Трухфазное реле контроля напряжения HRN-54 ETI контролирует два диапазона напряжений (Umin и Umax), а также последовательность чередования и обрыв фазы.

Особенности реле:

• питание от контролируемой сети;
• отслеживает последовательность, обрыв фаз и величину напряжения;

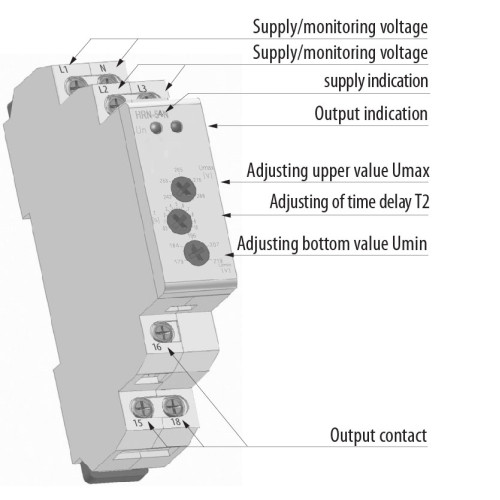

• настраиваемые верхняя и нижняя границы напряжения, при которых контактная группа на выходе размыкается;
• настраиваемая задержка времени.

HRN-54 - питание осуществляется от всех фаз, это значит, что реле при обрыве одной из фаз сохраняет все свои функции.

Характеристики реле ETI

Напряжение питания: 3×400В

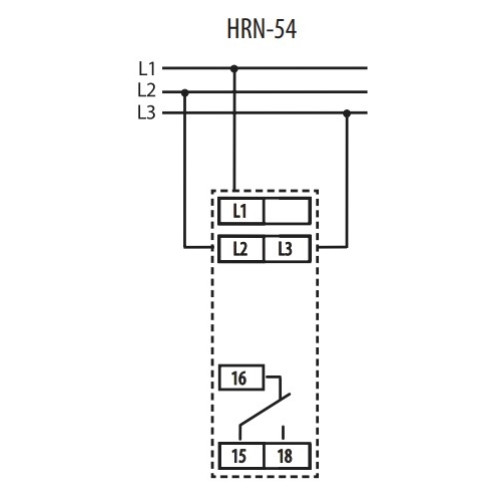

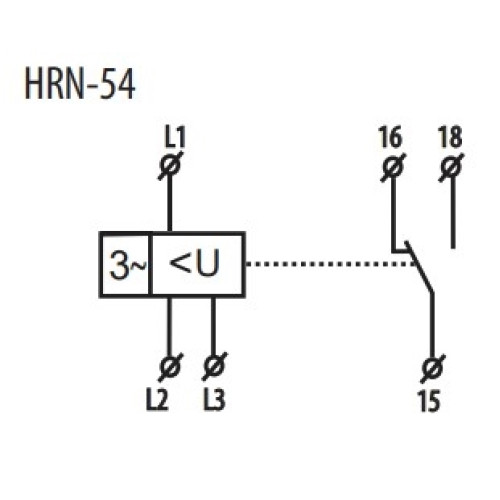

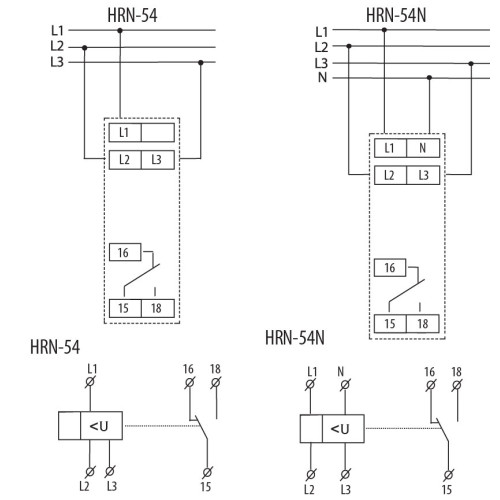

Клеммы питания: L1, L2, L3
Клеммы контроля: L1, L2, L3
Фиксированная задержка времени Т1: до 500 мс
Регулируемая задержка времени Т2: 0,1 с - 10 с
Контакты: 1×перекидной
Номинальный ток: 8 А/АС1
Сечение подключаемых проводников: 2,5 мм2
Исполнение: 1-модуль (без нейтрали)

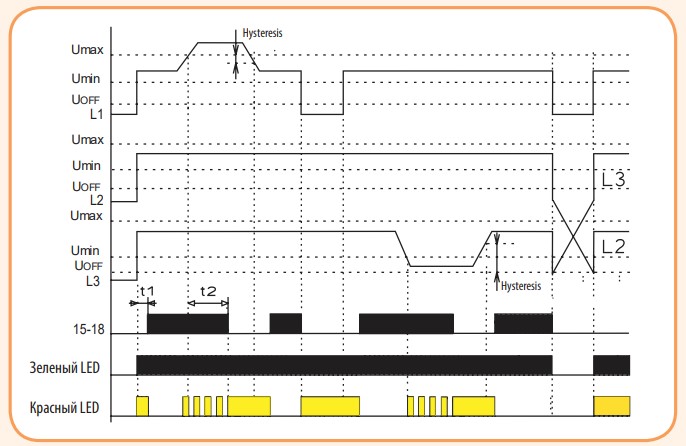

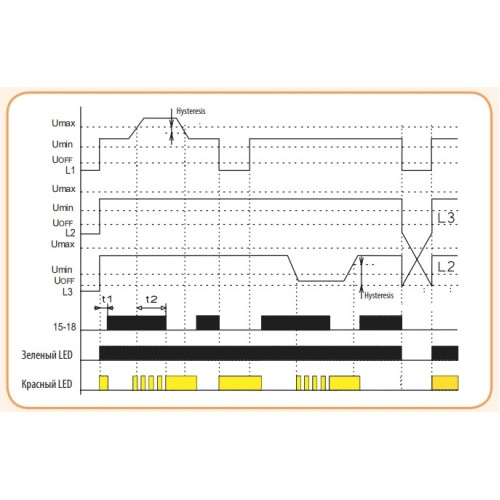

Реле в 3-фазной сети отслеживает величину межфазного напряжения. Возможно настроить два независимых уровня напряжения, и таким образом контролировать, например, повышенное и пониженное напряжение отдельно. В нормальном состоянии, когда напряжение колеблется в пределах между настроенными уровнями, выходное реле замкнуто, а красный LED не светится. При повышении или понижении напряжения выходное реле размыкается и загорается красный LED (LED указывает на аварийное состояние - при "работе задержки" мигает). При неправильном чередовании фаз загорается красный LED (контакт выходного реле размыкается). Если напряжение снизится ниже 60% от Un - реле разомкнется без задержки (LED указывает на аварийное состояние).
