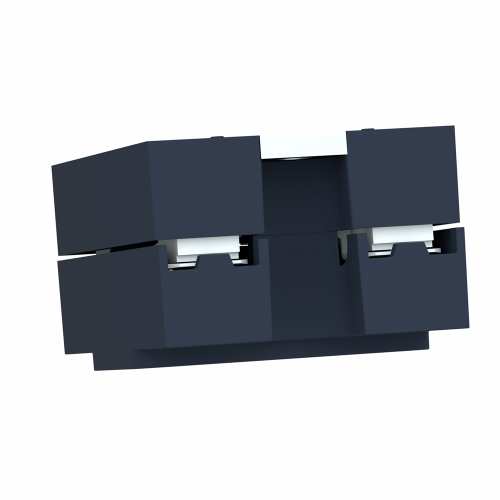

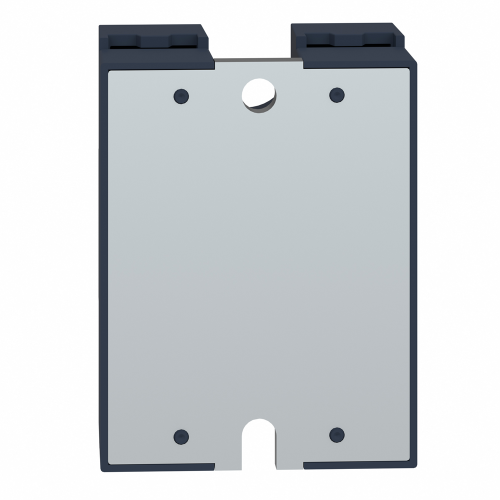

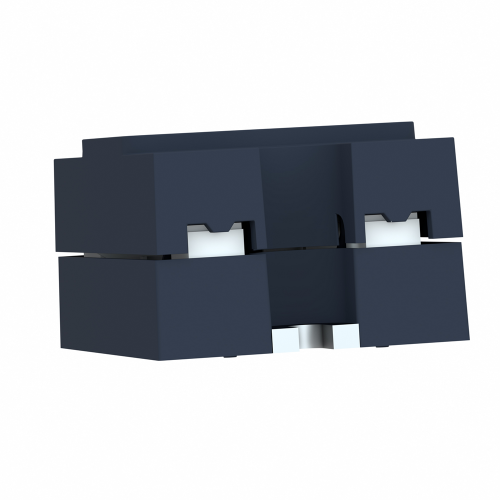

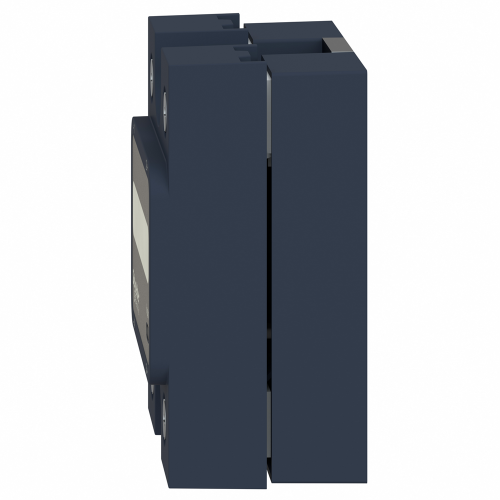

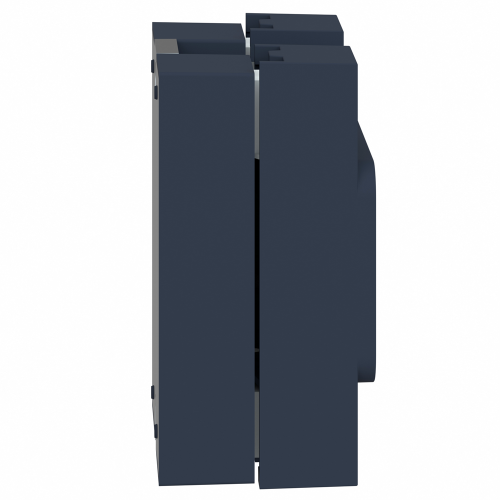

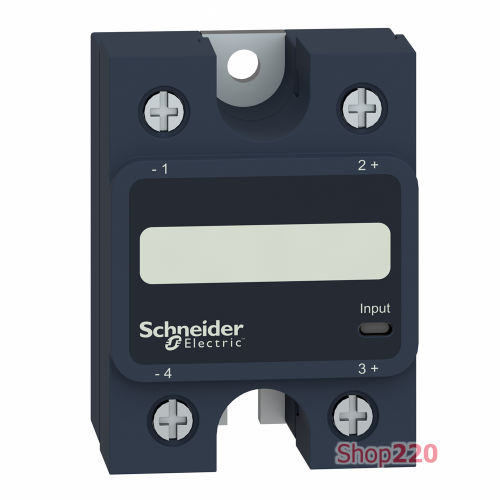

Реле полупроводниковое 1Ф, ПЛ, =24В/220В, 25A SSP1A125BDT

Технические характеристики

Серия продукта: Harmony Твердотельные реле
Тип изделия или компонента: Твердотельное реле до 30 А
Масса нетто: 89,2 г
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0 упаковки: 4,800 см
Длина 1 упаковки: 6,500 см
Вес 1 упаковки: 97,000 г
Монтажная опора: Панель
[Uimp] номинальная импульсная выдерживаемая напр. Клеммы подключения: Винтовые зажимы: 0.2...3.3 мм кв, (AWG 24...AWG 12) с кабельным наконечником для вход, Винтовые зажимы: 0.5...5.26 мм кв, (AWG 20...AWG 10) с кабельным наконечником для выхода, Гвин:3. (AWG 24...AWG 12) без кабельного наконечника для входа, Винтовые зажимы: 0.5...8.26 мм кв, (AWG 20...AWG 8) без кабельного наконечника для выхода, Вилочные разъемы для меток: 9.2 x 4 мм для входа, Кольцевые наконечник. разъемы для меток: 11.7 x 4.5 мм для выхода, Кольцевые наконечники: 11.7 x 4.5 мм для выхода
Стандарты: UL 508, МЭК 60950-1, МЭК 62314, CSA C22.2 № 14-13
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 15,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 0 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…80 C
Момент затяжки: 1.5...1.7 Н.м для входа, 2...2.2 Н.м для выхода
Степень защиты: IP20
Описание изделия: Полный EAC
Название устройства: SSP1
Температура окружающего воздуха для собер: -40…125 C
Кратковременный ток: 250 А для 16.6 мс
Максимальное проседание напряжения: <1,15 В в открытом положении
Входной ток: 1 истока: 1 мА в закрытом состоянии
Время реакции: 0.5 цикл (включение), 0.5 цикл (выключение)
Дифференциал напряжения до времени dv/dt: 500 В/мкс в закрытом состоянии при максимальном напряжении
Ток нагрузки: 0,15… 4 кВ переменный ток для Вход/выход, 4 кВ переменный ток для входа или выхода на корпус
Максимальное напряжение переключения: 1 В постоянный ток отключения
Коэффициент мощности: 0,5 (с максимальной нагрузкой)
Сопротивление изоляции: 1000 МО/на переключение: 3 В постоянный ток включения
Светодиодный индикатор: СВЕТДИОД, зеленый для вход
Показатели надежности безопасности: B10d = 1731395, MTTFd = 1875,9 лет
Количество фаз: 1 фаза
переходное перенапряжение: 600 В
Максимальный сверхток I?t для срабатывания с: 259 A?.с для 8.33 мс на 60 Гц полупериод, 285 A?.с для 10 мс на 50 Гц полупериод
нулевого напряжения
максимальная емкость: 10 пФ для Вход/выход
Дополнительный аксессуар: Термопрокладка
Тип координации: Тип 1 - 25 А миниатюрный автоматический выключатель (MCB) - кривая B, Тип 2 - 20 А миниатюрный автоматический выключатель (MC двигателя: 0,5 л.с 120 В AC, 1 л.с 240 В AC
Тепловое сопротивление: 0,8 C/ВТ переход к регистру
Импеданс термопрокладки: 0,48 C-в?/Вт при 25 psi
