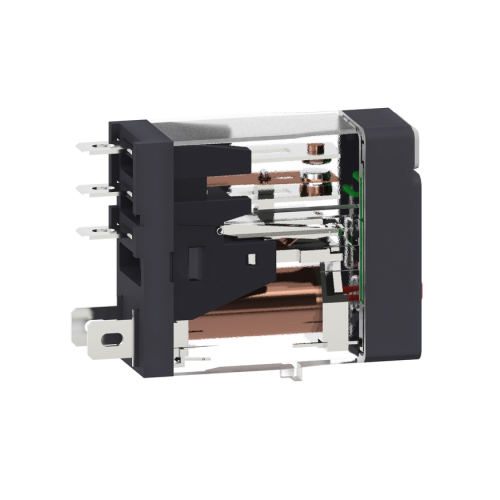

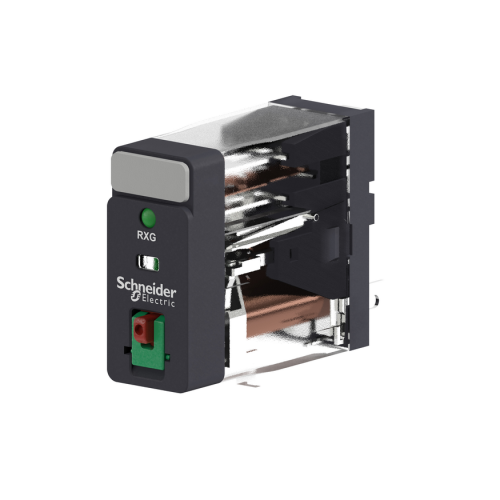

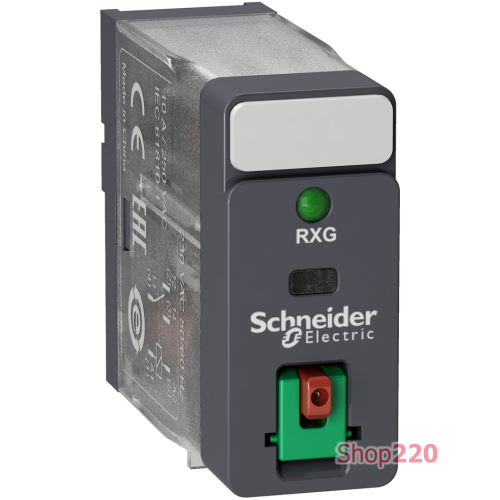

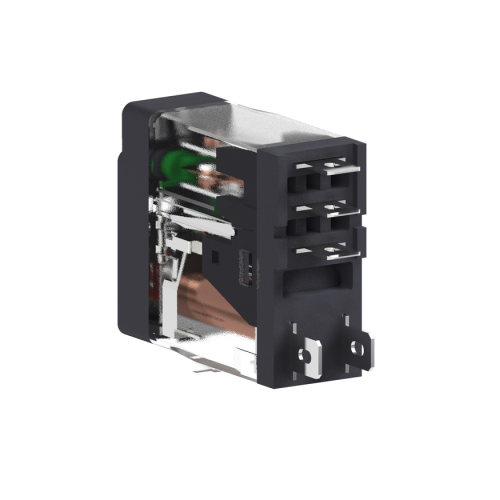

Реле управления - Harmony RXG - 1CO стандарт - 24V AC - 10A - с LED RXG12B7

Технические характеристики

Серия продукта: Электромеханическое реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,2 смД
Вес 1 упаковки: 22,0 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL<3/0 (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с UL Стандарты: МЭК 61810-1, CSA Сертификация изделия: EAC, CSA, UL, CE, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,5 см
Ширина 2 упаковки: 8,3 см
Длина 2 упаковок 226,0 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 15,0 см
Длина 3 упаковки: 40,0 см8
загрязнение: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления: Кнопка проверки с сигналом
износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для нормально открытый резистивный нагрузка при 55 C при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц) контакт
Ток нагрузки: 10 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1800 циклов/ч 1/ч под нагрузкой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами из микро выключения изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Материал контакта: Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения:250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2500 ВА
Минимальная коммутационная способность: 500 мВт на 100 м/т Уровень А групповой монтаж Порог напряжения отпуска: >= 0.3 Uc переменный ток Коэффициент использования: 20 % Значение крутящего момента: 0,8 Н.м.
