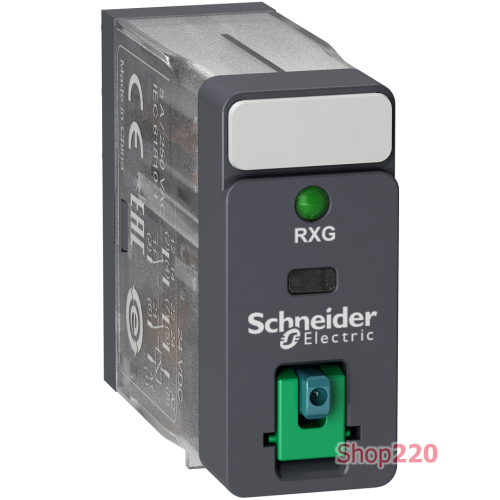

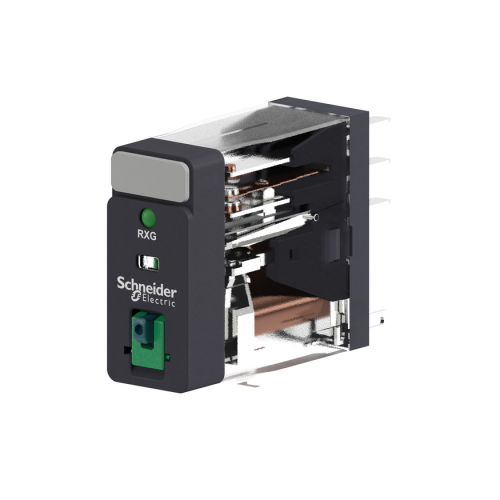

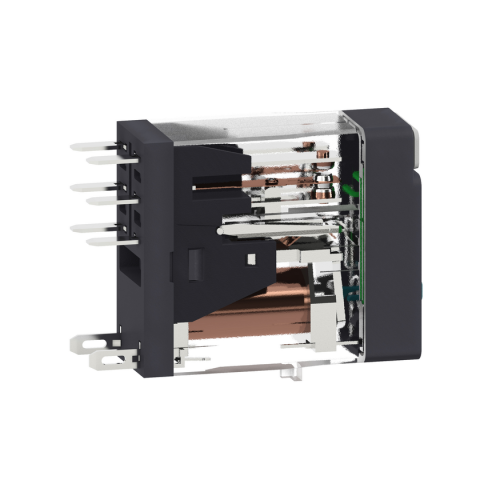

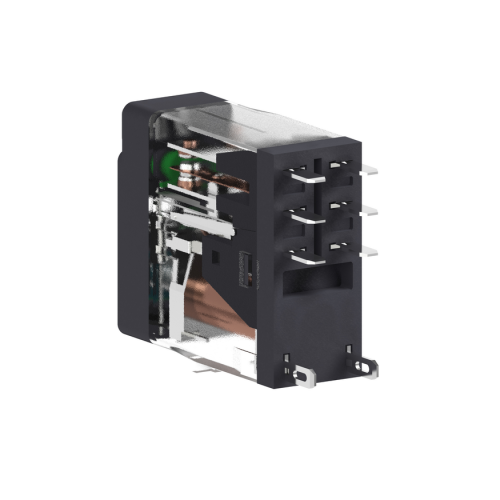

Реле управления - Harmony RXG - 2CO стандарт - 12V DC - 5A - с LED RXG22JD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,45 см
Длина 1 упаковки: 8,6 см
Вес 1 упаковки: 225 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL3 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL Стандарты: UL 508, МЭК 6281 Сертификация изделия: CSA, CE, EAC, UL, DNV-GL
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный Кнопка проверки с возможностью блокировки
Местная сигнализация: Сигнализовать
Механическая износостойкость: 10000000 циклов
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C<0/0000 резистивная нагрузка при 55 C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)n 5 ,. (f = 10…150 Гц)не работает
Тип контакта и соединения: 2 переключающих контакта
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] напряжение схемы управления: 12 В постоянный ток
Светодиодный индикатор состояния0 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостый ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 5000 В переменный ток между катушкой и контактом с усиленной изоляцией изоляция, 300 В изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Материал контакта: Серебряный сплав (AgSnO2In2> 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакту: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Стандартный
Название серии: Интерфейсное Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность:1250 ВА
Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 0 Н.м
Сопротивление катушки: 270 Ом +/- 10 %
