Шины соединительные (гребенки)

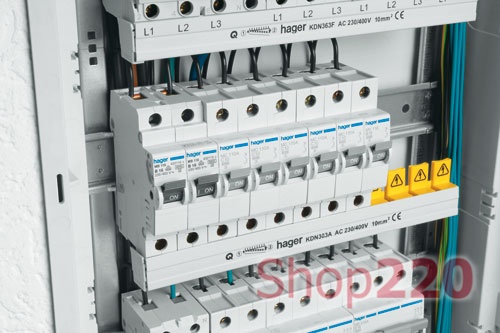

С помощью распределительной гребенки можно подключать не только автоматы, но и дифавтоматы, УЗО, другие модульные аппараты, которые имеют от одного до четырех полюсов. Таким образом, мы полностью исключаем использование перемычек между автоматами, многократно увеличивая надежность собранного щита. Многопроволочный провод, которым выполняется разводка в щитке, требует обязательной опрессовки наконечниками-гильзами. Это влечет за собой дополнительные трудовые и временные затраты. При использовании шинных гребенок такой проблемы не возникает. Ну и немаловажным фактором является эстетическая составляющая электрических соединений, выполненных с помощью гребенок.

Как правило, каждый производитель выпускает шины соединительные для своих автоматов. Например, дифференциальные автоматические выключатели производства Schneider Electric серии Acti9 требуют специальных гребенок, выпускаемых только в рамках этой серии. Но, в то же время, гребенки производства Hager подходят к автоматическим выключателям Eaton. Каждый случай индивидуален, важно не ошибиться. Чтобы купить шину соединительную правильно, рекомендуется обращаться за консультацией к инженерам-электрикам. Магазин электрики Shop220 предлагает широкий выбор медных шин для автоматов по отличным ценам, ведь поставка осуществляется напрямую со склада.

Виды шин соединительных

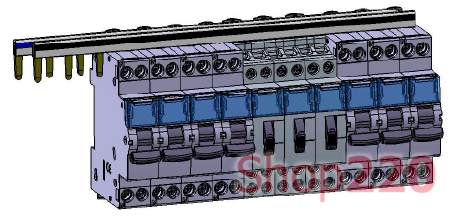

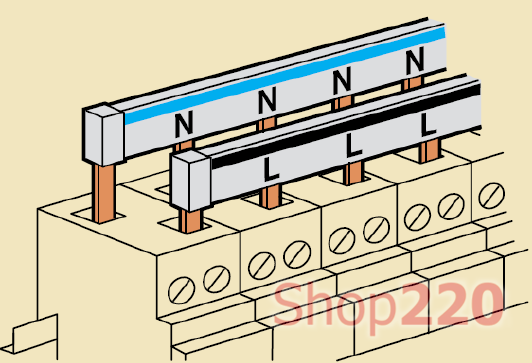

По своему конструктивному строению гребенки для автоматов бывают штыревого типа и вилочного типа. Вилочные шины иногда называют типа «ласточкин хвост». Давайте остановимся детально на каждом из типов. Гребенка штыревого типа подключаются к автоматическим выключателям в те же терминалы, что и провода. Они являются наиболее универсальными и часто применимыми. Но подключить в один терминальный зажим автомата и провод, и гребенку бывает затруднительно. Также, возможен плохой контакт и нагрев в месте подключения.

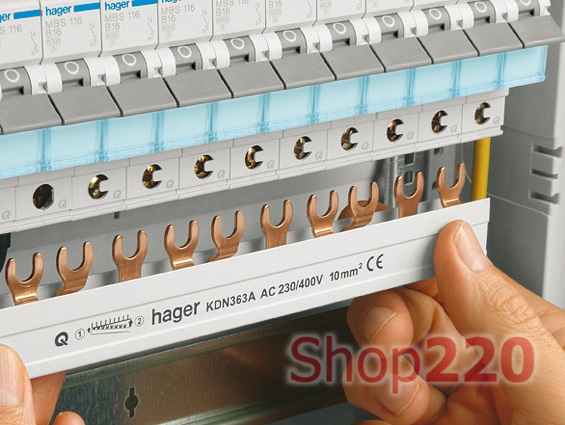

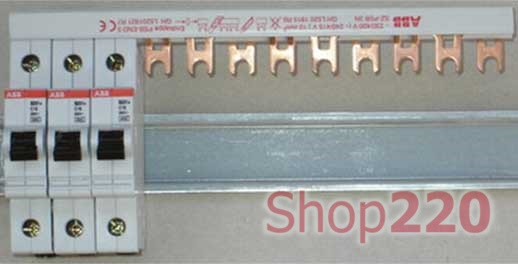

Гребенки вилочного типа подключаются в специальные дополнительные прорези автоматов совершенно не препятствую подключению проводов к этим устройствам. Шины типа «ласточкин хвост» возможно подключить к автоматам производства Eaton, Hager, IEK и другие. Если есть выбор какого типа гребенку подключать, то следует отдавать предпочтение фазным соединительным шинам вилочного типа.

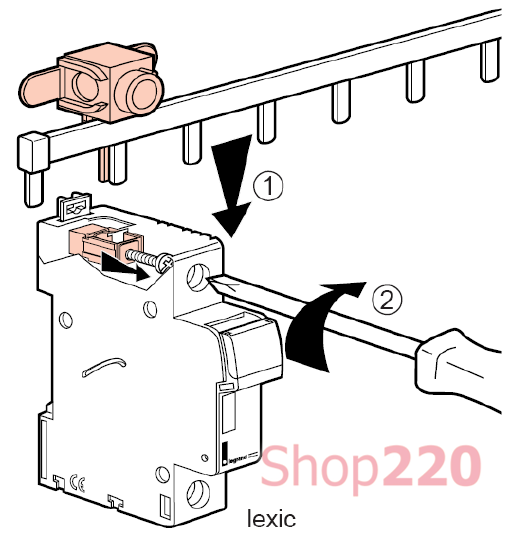

В некоторых европейских странах считается предпочтительным использование гребенок штыревого типа. Для корректного подключения питающих кабелей к автоматам используют специальные зажимы, изготовленные из меди. Такой монтаж не требует периодического обслуживания места соединения гребенки к автомату, но требует обслуживание места подключения провода к этому специальному зажиму.

Размеры гребенок для автоматов

В основном, выпускается два типоразмера гребенок – метровые и на 12 модулей (стандартные). Для квартирных электрических щитов идеально подходят 12-и модульные распределительные шины. Они компактны и стоят недорого, их редко, когда нужно нарезать. Простой принцип – подключил и забыл. Для расключения модульных устройств в больших распределительных щитах, электрики применяют метровые гребенки. Такая гребенка нарезается по месту сборки на необходимое количество модулей, от 2-х до 53 модулей. Метровые гребенки стоят дороже, но позволяют выполнять нестандартные решения.

Единственным минусом распределительных электрических гребенок является неудобство при добавлении либо замене модульного автомата. Для безопасной замены автомата вначале необходимо обесточить щит, снять шину после чего только произвести замену/добавление модульного устройства. Иногда, обесточивание электрического щита недопустимо, поэтому всегда нужно предусматривать резервные автоматические выключатели.
