Импульсные реле

Импульсное реле или бистабильное реле – это реле с встроенной схемой счетчика импульсов. Управление нагрузкой происходит путем замыкания цепи управления. Так импульс, посланный на управляющие контакты реле, вызывает поочередное переключение силовых контактов из одного положения в другое (например, из замкнутого положения в разомкнутое). Положение силовых контактов фиксируется и до следующего импульса остается неизменным.

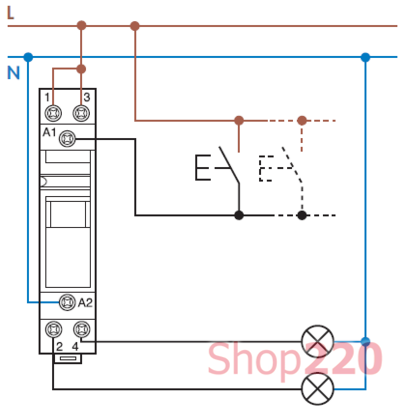

Схема подключения импульсного реле

В быту функции импульсного реле удобно использовать при организации управления освещением с двух и более мест. В электрический щит заводим провода от кнопок и светильников, формируем группы освещения и выбираем кнопки с которых они будут управляться, устанавливает импульсные реле и коммутируем на них группы освещения. Это экономично и универсально, такое решение обладает некоторой гибкостью в плане изменения в дальнейшем.

К контактам А1 и А2 реле подключаются кнопочные выключатели (кнопки). К входным контактам реле 1 (3) подключается питающая фаза от сети; к выходным контактах 2 (4) - фаза на нагрузку (освещение, мелкие вентиляторы, пр.). При подаче импульса от кнопки (кратковременное нажатие кнопки), произойдет срабатывание реле, лампа в светильнике будет светиться. При очередном нажатии на кнопку произойдет размыкание контактов реле, лампа погаснет.

Достоинством организации управления освещением на импульсных реле является отсутствие необходимости прокладывать к проходным и перекрестным выключателям большого числа кабелей сечением не менее 1,5 мм кв. Достаточно проложить один двухжильный кабель сечением 0,5 мм кв к управляющим механизмам – кнопкам. В итоге имеем значительную экономию на кабельно-проводниковой продукции и на механизмах самих выключателей. В дополнении ко всему получаем возможность изменения схемы управления освещением (в щите) в будущем.

Также, импульсные реле применяются на фабриках и заводах для автоматизации производственных процессов.
