Грозозащитный разрядник представляет собой электрический аппарат, применяемый для ограничения перенапряжения в электрических сетях (в основном на воздушных линиях). Перенапряжения могут возникать при коммутациях, атмосферных разрядах и пр. Цена, купить разрядники в Киеве с доставкой по всей Украине.

УЗИП, или устройства защиты от импульсных помех, представляют собой важный элемент электротехнических систем, направленный на обеспечение безопасности и надежности работы электрооборудования. Эти устройства необходимы для защиты от воздействия высоковольтных импульсов, возникающих при разряде молнии, коммутации высоковольтного оборудования и других аномальных ситуациях. Без надлежащей защиты от импульсных помех электрооборудование может быть повреждено или даже выйти из строя, что может привести к серьезным последствиям, включая пожары и аварии.

УЗИП бывают различных типов, включая разрядники, газоразрядные трубки, диоды и другие устройства, способные переносить и разряжать высоковольтные импульсы. Они могут быть установлены как на уровне ввода электропитания в здание, так и на уровне отдельных электрических приборов и оборудования. Кроме того, существуют специализированные УЗИП для разных видов электротехнических систем, таких как силовые и сигнальные цепи.

В инструментарии иностранного производства примером УЗИП может быть модель SurgeX SA-15. Это защитное устройство, разработанное для промышленного и коммерческого применения, предназначено для защиты электронного оборудования от высоковольтных импульсов и перенапряжений. SurgeX SA-15 обладает высокой степенью надежности и эффективности благодаря применению передовых технологий и качественных материалов.

УЗИП широко используются в различных сферах, включая офисные здания, производственные помещения, медицинские учреждения, торговые центры, аэропорты и другие объекты с высоким уровнем электрической нагрузки. Они играют ключевую роль в обеспечении надежности и безопасности работы электрооборудования и обеспечивают защиту от потенциально опасных импульсных помех, которые могут возникнуть в сети электроснабжения.

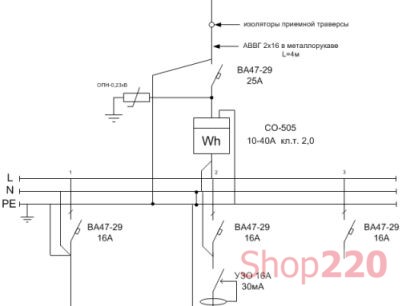

Внутри разрядника содержится 2 электрода и дугогасительное устройство. К одному из электродов подключается питающая сеть, второй надежно заземляется. Электроды разнесены друг от друга на определенное расстояние - искровой промежуток. При возникновении перенапряжения в сети искровой промежуток пробивается. Разряд уходит в землю, таким образом, снимая перенапряжения с этого участка сети. Пример установки ограничителя перенапряжений ОПН изображен на рисунке ниже.

О срабатывании ограничителя перенапряжения сигнализирует красный индикатор на вставном модуле. Вставные модули являются одноразовыми, при появлении красного индикатора модуль необходимо срочно заменить.

Ступени защиты разрядника

Трехступенчатая защита позволяет полностью обезопасить потребителей электрической энергии от перенапряжений в сети:

Ступень 1 – разрядники класса I (В). Молниеотвод (грубая защита) для защиты централизованного питания от сети. Разрядники класса I (B) выдерживают ток до 100кА.
Ступень 2 – разрядники класса I I (C). Устанавливаются после разрядников первого типа. Применяются для защиты токораспределительной сети здания от коммутационных помех и снижения уровня напряжения при ударе молнии. Выдерживают ток до 40кА.
Ступень 3 – разрядники класса I I I (D). Конечная защита электроприборов от перенапряжения. Кроме этого, выполняют функции высокочастотного фильтра. Разрядники D-класса устанавливаются в распред. щитах после разрядников класса С.

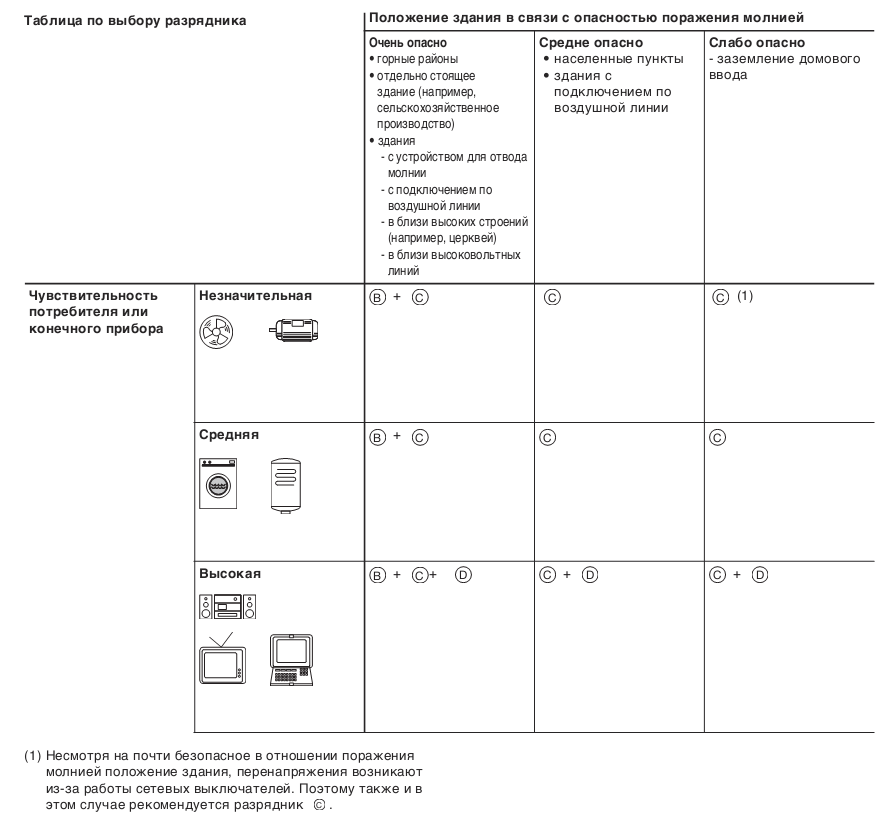

Выбор разрядника для защиты дома осуществляется исходя из таблицы в зависимости от расположения здания относительно поражения молнией, а также чувствительности конечного потребителя. Из таблицы видно, что в большинстве случаев достаточно установить разрядник класса 2 (С) в электрощит вашего дома. Для особо ответственных потребителей рекомендуется установка разрядников класса 3 (D).
