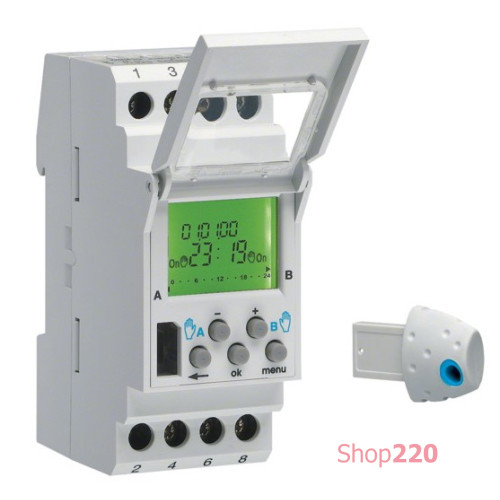

Астрономический таймер 16А, 1 канал, EE180 Hager

Астрономический таймер EE180 Hager это электронный недельный программируемый таймер, предназначенный для автоматического управления различной нагрузкой в соответствии с восходом и заходом Солнца. Он запрограммирован заранее в соответствии с временем восхода и захода Солнца, но также позволяет пользователю добавлять шаги включения и выключения для настройки программы. Примеры применения : уличное освещение, неоновые вывески, витрины магазинов, памятников, фасадов.

В комплект поставки входит специальный ключ для программирования. Он позволяет конфигурировать программы, хранить в себе пользовательские программы, а также блокировать и разблокировать клавиатуру устройства.

Одноканальный таймер имеет 1 перекидной контакт для подключения к катушке контактора (см. схему подключения).

Скачать инструкцию использования таймера EE180 Hager.

Характеристики астрономического таймера EE180 Hager

Напряжение питания: 230 В переменного тока ± 15%
Частота сети: 50/ 60 Гц
Максимальная нагрузка:
- резистивная cosφ = 0,6 AC1: 16A 250 В ~
- индуктивная (двигатели) АС3 cosφ = 0,6: 10A 250 В ~
- лампы накаливания: 2300 Вт
- галогенные освещение 230 В: 2300 Вт
- скомпенсированные люминесцентные лампы (макс. 45 µF): 400 Вт
- некомпенсированные люминесцентные лампы, компенсируется в серии: 1000 Вт
- компактные люминесцентные лампы 500 Вт
Потребляемая мощность: макс. 6 ВА при 50 Гц
Выход: 1 перекидной контакты без напряжения
Количество шагов программирование: 56 шагов
Минимальное время между 2 шагами: 1 минута
Точность хода: ± 1,5 сек / 24часа
Астрономическая точность времени: ± 10 минут
Срок службы: литиевая батарея обеспечивает 5 лет работы
Степень защиты: IP 20
Рабочая температура: от -10 ° C до +55 ° C
Подключение:
- многожильный провод: от 1 до 6 мм кв
- одножильный провод : от 1,5 до 10 мм кв
Артикул: EE180
Производитель: Hager, Франция

Продукт устанавливается в режиме ожидания (выключается дисплей) через одну минуту после выключения питания. Переключается обратно в режим авто, как только питание будет восстановлено или после нажатии любой клавиши..

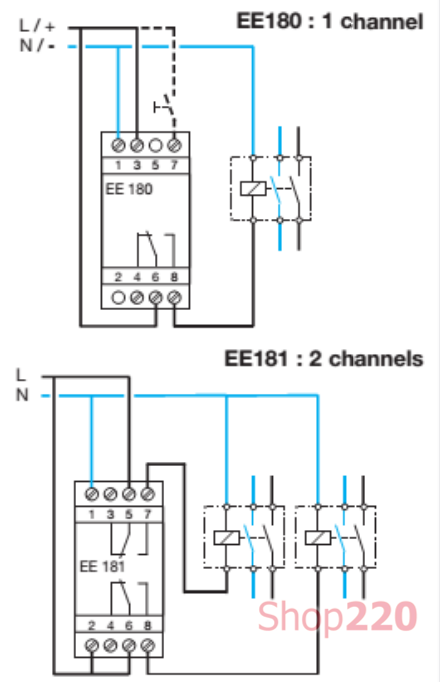

Схема подключения астрономического таймера к сети. Управление нагрузкой должно осуществляться контактором. Таймер управляет контактором.
