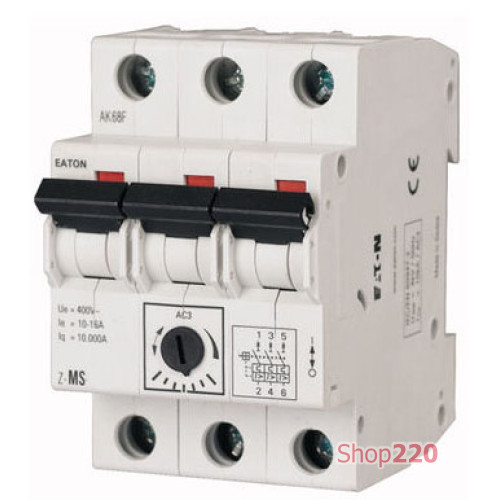

Автомат защиты двигателя 1 А, 3 полюса, Z-MS-1/3 Eaton

Трехполюсный автоматический выключатель для защиты трехфазного двигателя серии Xpole предназначен для защиты двигателей от токов короткого замыкания и перегрузки. Он имеет расцепитель перегрузки с возможностью настройки для точной подстройки под конкретный двигатель или технологический процесс. Отключающая способность автомата составляет 10кА.

Характеристики серии автоматов Z-MS:
• Расцепитель короткого замыкания, фиксировано настроенный
• Расцепитель перегрузки с возможностью настройки
• Пригодный для монтажа в небольшие распределительные щиты
• Сигнализация положения контактов красный / зеленый
• Главная область применения: коммутация и защита трехфазных двигателей с мощностью до 15 кВт (380/400 В) или же других электроприемников до 40 А
• Может быть использован также в качестве главного выключателя
• Изоляционные свойства соответствуют требованиям IEC/EN 60947

Характеристики автомата Z-MS-1/3 Eaton:

Номинальное напряжение: 400В
Регулируемый диапазон номинальных токов: 0,63 - 1,0 А
Количество полюсов: 3
Сечение подключаемого провода: 1 – 25 мм кв
Механическая долговечность: 20000 коммутационных циклов
Диапазон температуры окружающей среды: открытый от –25 до + 50 °C, в кожухе от –25 до + 40 °C
Степень защиты: IP 20
Номинальное изоляционное напряжение Ui: 500 В
Номинальное импульсное напряжение выдержки: Uimp 4 кВ
Номинальная условная отключающая способность: Iq 10 кА
Номинальная предельная отключающая способность: Icu 10 кА
Номинальная рабочая отключающая способность: Ics 7,5 кА
Условный тепловой ток без кожуха: Ithmax = Iemax 40 A
Электрическая долговечность АС–3 при Ie: 6000 коммутационных циклов
Артикул: Z-MS-1/3
Код для заказа: 248406
Производитель: Eaton

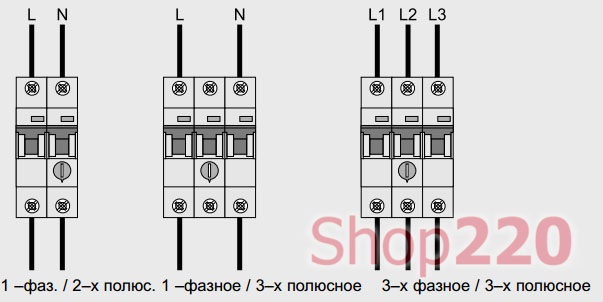

Подключение проводов к автоматам:

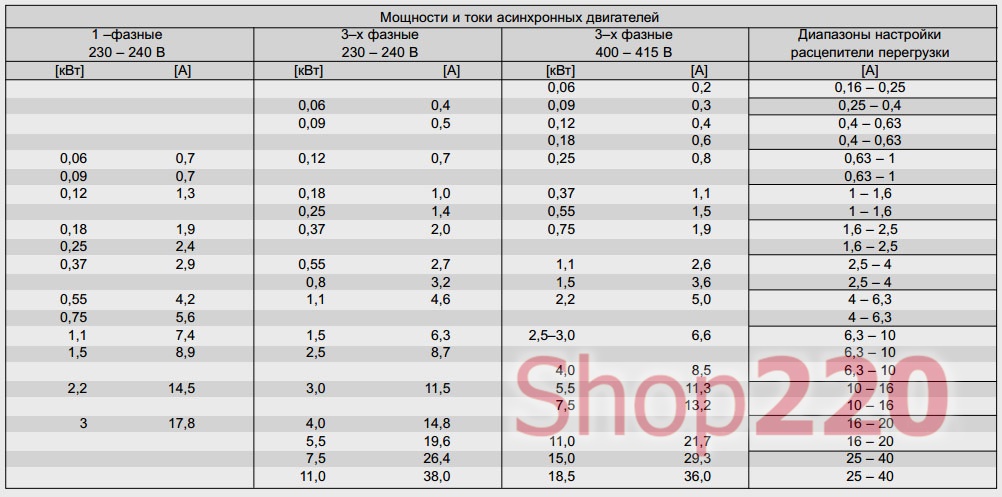

Мощности и токи асинхронных двигателей:

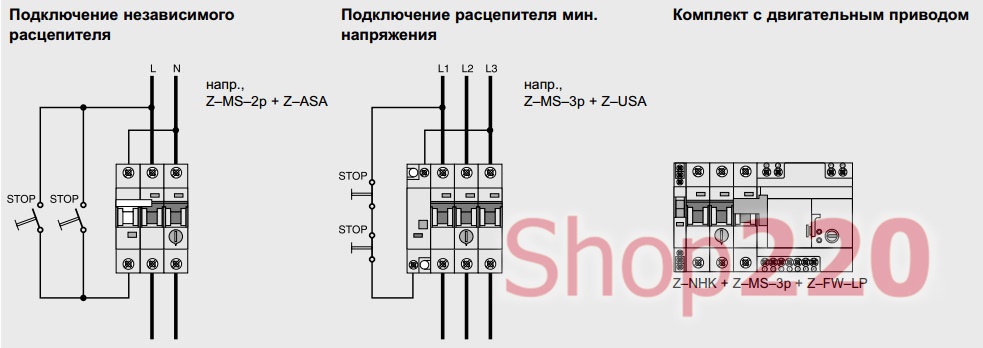

Подключение аксессуаров к автоматам для защиты двигателя:

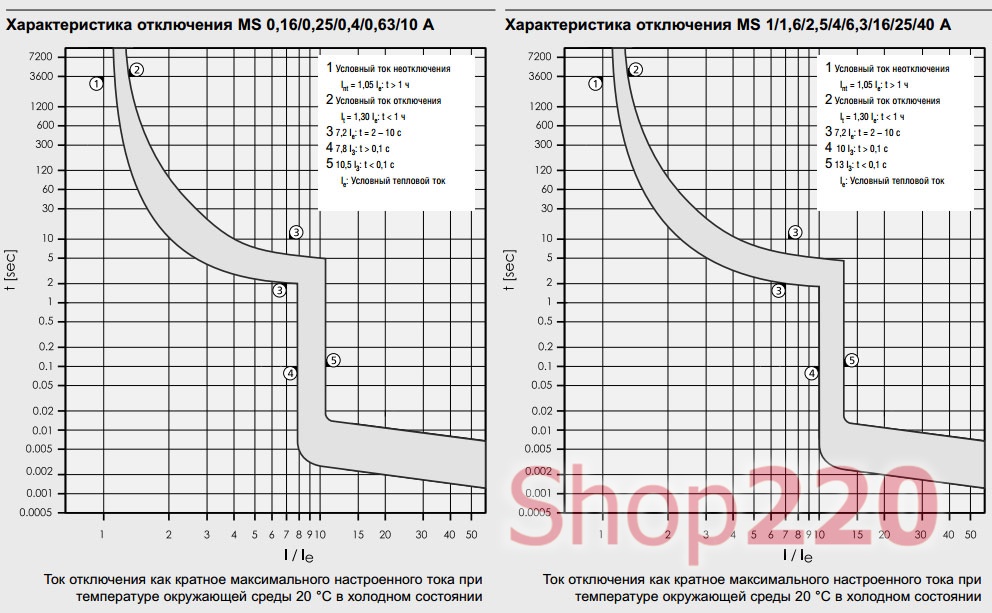

Характеристика отключения автоматов Z-MS:
