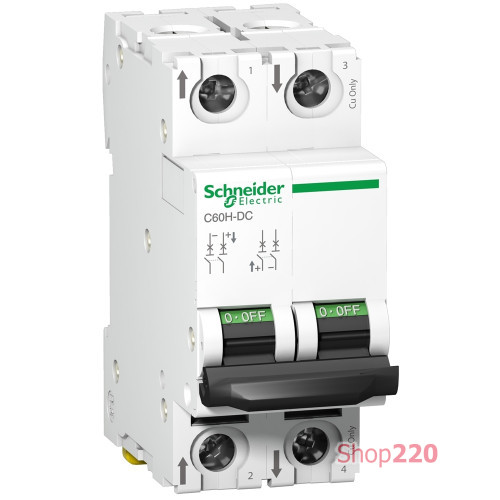

Автомат постоянного тока 25А, 250В/500В DC, 2 полюса, кривая C, C60H-DC Acti9 Schneider Electric A9N61533

Модульный автоматический выключатель с номинальным током 25А серии Acti9 от Schneider Electric предназначен для защиты электрических сетей постоянного тока напряжением до 500 В от перегрузки и токов короткого замыкания. Также, автомат может быть использован для нечастых оперативных включений и отключений электрических сетей на промышленных и бытовых объектах. Как и другие модульные устройства, он устанавливается на стандартную 35 мм дин-рейку в щит при помощи защелок. Напряжение питания постоянного тока должно подаваться согласно маркировки на корпусе изделия. Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом.

Характеристики автоматического выключателя Schneider Electric

Номинальное напряжение сети: 250 В постоянного тока на полюс
Номинальный ток: 30 А
Отключающая характеристика (уставка): C
Количество полюсов: 2 полюса (1 фаза + ноль)
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Тип сети: DC
Тип расцепителя: Тепломагнитный
Отключающая способность:
10 кА Icu при 440 В DC в соответствии с EN 60947-2
10 кА Icu при 440 В DC в соответствии с IEC 60947-2
6 кА Icu при 500 В DC в соответствии с EN 60947-2
6 кА Icu при 500 В DC в соответствии с IEC 60947-2
20 кА Icu при 220 В DC conforming to GB 14048.2 20 кА Icu при 220 В DC в соответствии с IEC 60947-2
20 кА Icu при 250 В DC в соответствии с GB 1205 в соответствии с IEC 60947-2
Соответствие требованиям по изоляции: Да, в соответствии с МЭК 60947-2; да, в соответствии с EN 60947-2
Номинальная способность отключения:
15 кА 75 % в соответствии с EN 60947-2 - 220 В DC
15 кА 75 % в соответствии с IEC 60947-2 - 220 В DC
15 кА 75 % в соответствии с EN 60947-2 - 250 В DC
15 кА 7 в соответствии с IEC 60947-2 – 250 В DC
4,5 кА 75 % в соответствии с EN 60947-2 – 500 В DC
4,5 кА 75 % в соответствии с IEC 60947-2 – 500 В DC
7,5 кА 75 % в соответствии с EN 60947-2 – 440 В DC
7,5 кА 75 % в соответствии с IEC 60947-2 – 440 В DC
Класс ограничения: 3 в соответствии с МЭК 60947-2 и EN 60947-2
Номинальное напряжение изоляции: 500 В DC в соответствии с IEC 60947-2; 500 В DC в соответствии с EN 60947-2
Номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с EN 60947-2; 6 кВ в соответствии с МЭК 60947-2
Наличие индикатора положения контакта: Да
Длина зачистки проволоки: 14 мм
Механическая прочность: 20000 циклов
Электрическая износостойкость: 3000 циклов 500 В DC 6000 циклов 500 В DC
Соединения-клеммы: клеммы 1-25 мм кв - жесткое; клеммы 1-16 мм кв - гибкое
Момент затяжки: 2,5 Н.м
Соответствие стандартам: EN 60947-2, МЭК, 60947-2
Степень защиты:
Рабочая температура окружающей среды: -25…70 °C
Температура окружающего воздуха при хранении: -40…85 °C
Цвет: Белый
Высота: 81 мм
Ширина: 36 мм
Глубина: 78,5 мм
Вес: 0,256 кг
Артикул: A9N61533
Производитель: Schneider Electric (Франция)
