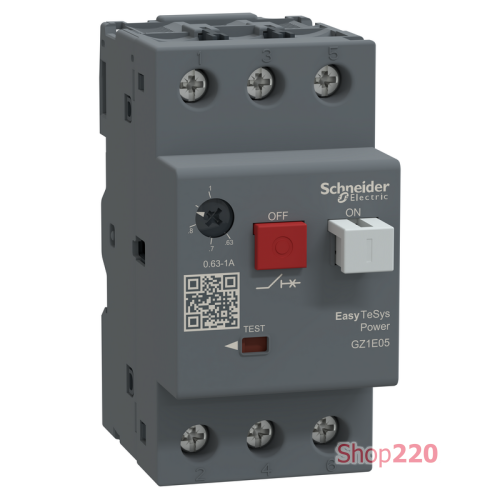

Автомат защиты двигателя 0,63-1A GZ1E05

GZ1 E — 3-полюсные термомагнитные автоматические выключатели, специально разработанные для управления и защиты двигателей, отвечающих стандартам IEC 60947-2 и IEC 60947-4-1. Диапазон настроек теплового расцепителя составляет 0,63-1А. Магнитный расцепитель фиксированный – 13А. При установке в корпус GV2 M*01 автоматический выключатель имеет степень защиты IP41 и IP 55 в корпусе GV2 M*02. Он обеспечивает стандартную надежность и долговечность с электрической/механической крепостью 0,1 М циклов. Подключение с помощью винтовых зажимов. Доступны во многих странах мира, сертифицированные по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine) и отвечают требованиям Green Premium (RoHs/Reach).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия продукта: Easy TeSys Power
Тип изделия или компонента: Автоматический выключатель
Масса нетто: 0,26 кг
Цвет: Серый (RAL 7011)
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,5 см
Ширина 1 упаковки: 4,8 см
Длина 1 упаковки: 9 см
Вес 1 упаковки: 217 г
Монтажная опора: Рельс
Способ крепления: Винтами, Клипсами
Описание полюсов: 3P
[Ue] номинальная рабочая напряжение: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] номинальное напряжение изоляции: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-2
Клеммы подключения: Винтовой зажим 2 1…6 мм? - жесткость кабеля: Жесткий, Винтовой зажим 2 1,5…6 мм? - жесткость кабеля: гибкий без кабельного наконечника, Винтовой зажим 2 1…4 мм? кабеля: гибкий с кабельным наконечником
Стандарты: МЭК 60947-4, IEC 60947-2
Защитная обработка: TH
Высота: 89 мм
Ширина: 44,5 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 24
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5,58 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 384
Высота 3 упаковки: 77 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 60 см
Вес 3 упаковки: 101,412 кг
Глубина: 78 мм
Рабочая температура окружающей среды: -20…60 °C
Огнестойкость: 960 °C в соответствии с МЭК 60695-2- 1
Степень защиты: IP20 в соответствии с МЭК 60529
Название устройства: GZ1E
Область применения продукта: Двигатель
Тип сети: Переменный ток
Технология расцепителя: Тепломагнитный
Отключающая способность: Icu >= 100 кА на 230/240 В переменный ток 50/60 Гц согласно IEC 60947-2, Icu >= 100 кА на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, Icu >= 100 кА на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, Icu >= 100 кА на 500 В переменный ток 50/ 60 Гц в соответствии с IEC 60947-2, Icu >= 100 кА на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Частота сети: 50/60 Гц в соответствии с IEC 60947-2
Тип управления: Кнопочный выключатель
Механическая износостойкость: 100000 циклов
Температура окружающего воздуха для собер: -40…80 °C
Электрическая износостойкость: 100000 циклов для AC-3
Высота над уровнем моря: 2000 м
Соответствие требованиям по изоляции: Да в соответствии с IEC 60947-1 приложение 7.1.6
Рассеиваемая мощность: 2.5 Вт (на полюс)
Категория применения: AC-3
Монтажное положение:Любое положение
Ток срабатывания электромагнитного ро: 13 А
Мощность двигателя [кВт]: 0,37 кВт на 500 В переменный ток 50/60 Гц, 0,55 кВт на 690 В переменный ток 50/ 60 Гц
Максимальная рабочая скорость: 25 цикл/ч
[Ics] номинальная отключающая способность: 100 % на 230/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 100 % на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 100 % на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 100 % на 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 100 % на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Пределы регулирования тепловой защиты: 0, 63…1 А
