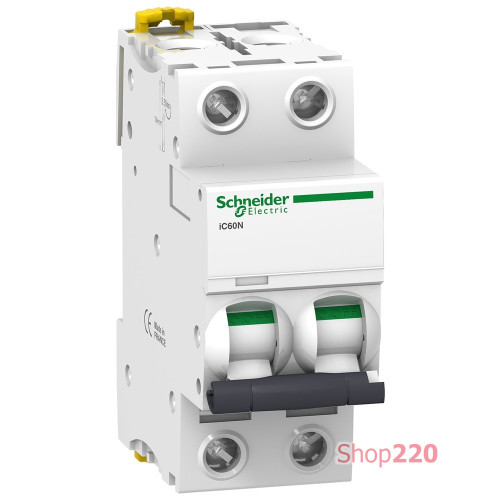

Автоматический выключатель 2А, 2 полюса, кривая C, IC60N Acti9 Schneider Electric A9F74202

Модульный автоматический выключатель с номинальным током 2А серии Acti9 от Schneider Electric предназначен для защиты электрических сетей переменного тока частотой 50 Гц и напряжением до 400 В от перегрузки и токов короткого замыкания. Также, автомат может быть использован для нечастых оперативных включений и отключений электрических сетей на промышленных и бытовых объектах. Как и другие модульные устройства, он устанавливается на стандартную 35 мм дин-рейку в щит при помощи защелок. Напряжение питания переменного тока может подаваться как со стороны верхних, так и со стороны нижних контактов. Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом.

Характеристики автоматического выключателя Schneider Electric

Номинальное напряжение сети: 230 В / 400 В переменного тока
Частота сети: 50/60 Гц
Номинальный ток: 3 А
Отключающая характеристика (уставка): C
Количество полюсов: 2 полюса (1 фаза + ноль)
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Тип сети: AC DC
Тип расцепителя: Тепломагнитный
Предел магнитного отключения: 8 x In +/- 20 %
Отключающая способность:
6000 A Icn при 400 В AC 50/60 Гц в соответствии с МЭК 60898-1
50 кА Icu при 12...60 В AC 50/60 Гц в соответствии с МЭК 60947-2
50 кА Icu при 220...240 В AC 50/60 Гц в соответствии с МЭК 60947-2
50 кА Icu при 100...133 В AC 50/60 Гц в соответствии с МЭК 60947-2
50 кА Icu при 380...415 В AC 50/60 Гц в соответствии с МЭК 60947-2
25 кА Icu при 440 В AC 50/60 Гц в соответствии с МЭК 60947-2
10 кА Icu при <= 125 В DC в соответствии с МЭК 60947-2
Соответствие требованиям по изоляции: Да, согласно EN 60898-1; да, согласно EN 60947-2
Номинальная способность отключения:
50 кА 100 % в соответствии с EN 60947-2 - 220...240 В AC 50/60 Гц
50 кА 100 % в соответствии с МЭК 60947-2 - 220...240 В AC 50/60 Гц
50 кА 100 % в соответствии с EN 60947-2 - 380...415 В AC 50/60 Гц
25 кА 100 % в соответствии с EN 60947-2 - 440 В AC 50/60 Гц
50 кА 100 % в соответствии с IEC 60947-2 - 380...415 В AC 50/60 Гц
25 кА 100 % в соответствии с IEC 60947-2 - 440 В AC 50/60 Гц
50 кА 100 % в соответствии с IEC 60947-2 - 12...133 В AC 50 /60 Гц
50 кА 100 % в соответствии с EN 60947-2 - 12...133 В AC 50/60 Гц
6000 A 100 % в соответствии с EN 60898-1 - 400 В AC 50/60 Гц
6000 A 100 % в соответствии с МЭК 60898-1 - 400 В AC 50/60 Гц
10 кА 100 % в соответствии с МЭК 60947-2 - 72...125 В DC
10 кА 100 % в соответствии с EN 60947-2 - 72...125 В DC
Класс ограничения: 3 в соответствии с EN 60898-1; 3 в соответствии с МЭК 60898-1
Номинальное напряжение изоляции: 500 В AC 50/60 Гц в соответствии с EN 60947-2; 500 В AC 50/60 Гц в соответствии с МЭК 60947-2
Номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с EN 60947-2; 6 кВ в соответствии с МЭК 60947-2
Наличие индикатора положения контакта: Да
Длина зачистки проволоки: 14 мм для верхнего или нижнего подключения
Механическая прочность: 20000 циклов
Электрическая износостойкость: 10000 циклов
Соединения-клеммы: одноклемное (верхнее или нижнее) 1-25 мм кв – жесткое; одноклемное (верхнее или нижнее) 1-16 мм кв – гибкое
Момент затяжки: 2 Н.м. верхнего или нижнего подключения
Соответствие стандартам: IEC 60898-1, EN 60898-1, IEC 60947-2, EN 60947-2
Степень защиты: IP20 в соответствии с МЭК 60529; IP20 в соответствии с EN 60529
Рабочая температура окружающей среды: -35…70 °C
Температура окружающего воздуха при хранении: -40…85 °C
Цвет: Белый
Высота: 85 мм
Ширина: 36 мм
Глубина: 78,5 мм
Вес: 0,25 кг
Артикул: A9F74202
Производитель: Schneider Electric (Франция)
