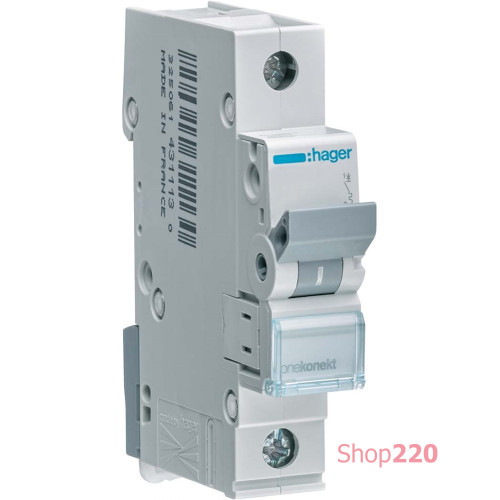

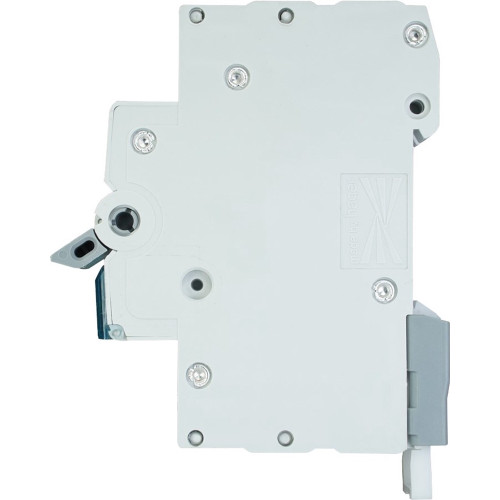

Автоматический выключатель 6 А, 1-фазный, хар-ка В, Hager MBN106

Автоматический выключатель Хагер оснащен тепловым расцепителем для защиты от перегрузки (с выдержкой времени по кривой C) и электромагнитным расцепителем для защиты от короткого замыкания (КЗ). Он имеет отключающую способность 6кА, что позволяет ему выдерживать сверхвысокие токи КЗ. Может работать при частоте сети 50 Гц либо 60 Гц, а также при температурах от -25 до +70 °С. Снизу автомата имеется отдельный разъём Bi-Connect для подключения вильчатых шин (гребенок). Стандартные штыревые гребенки можно подключать как снизу, так и сверху устройства. Винтовые контактные зажимы имеют емкость до 35 мм².

Автомат соответствует европейским стандартам безопасности EN 60898-1, IEC 60898-1. Фабрика по производству автоматических выключателей Hager размещается в г. Оберней (Франция).

Характеристики автоматического выключателя Hager

Серия оборудования: автоматические выключатели на ток до 63А
Номинальное напряжение сети: 230 В~ / 400 В~
Частота сети: 50/60 Гц
Номинальный ток: 10 А
Отключающая характеристика (уставка): С
Количество полюсов: 1

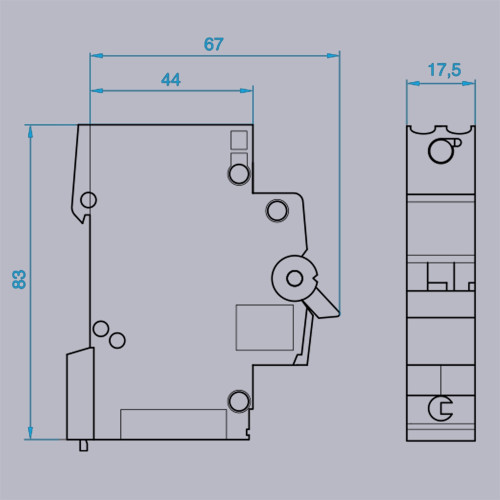

Количество занимаемых модулей на дин-рейке (17,5мм): 1
Сечение присоединяемого проводника:

• монолитная жила - до 35 мм кв
• многопроволочная жила - до 25 мм кв

Возможно подключение дополнительных принадлежностей и аксессуаров
Класс защиты: IP20
Электрическая износостойкость: 4000 циклов
Механическая износостойкость: 20000 циклов
Номинальное напряжение изоляции: 500 В
Номинальное импульсное выдерживаемое напряжение: 4000 В
Температура эксплуатации: -25…70 °С
Температура хранения/транспортировки: -25…80 °С
Производитель: Hager (Хагер, Германия)

Влияние температуры окружающей среды на тепловое срабатывание автоматического выключателя Hager:


Допустимая токовая нагрузка на автоматические выключатели Hager, установленные в электрическом щите в один ряд друг за другом, вычисляется путем умножения номинального тока автомата на поправочный коэффициент из таблицы:
