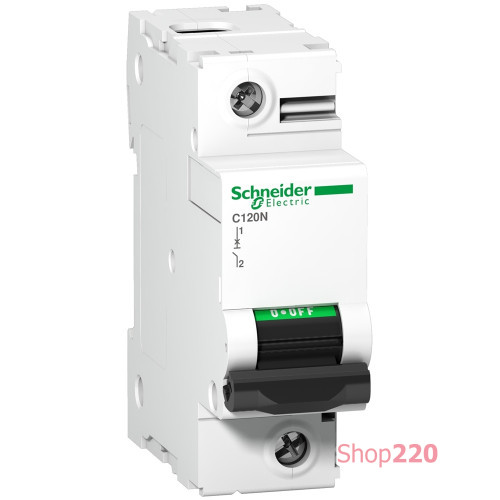

Автоматический выключатель 80А, 1 полюс, кривая C, C120N Acti9 Schneider Electric A9N18357

Модульный автоматический выключатель с номинальным током 80А серии Acti9 от Schneider Electric предназначен для защиты электрических сетей переменного тока частотой 50 Гц и напряжением до 400 В от перегрузки и токов короткого замыкания. Также, автомат может быть использован для нечастых оперативных включений и отключений электрических сетей на промышленных и бытовых объектах. Как и другие модульные устройства, он устанавливается на стандартную 35 мм дин-рейку в щит при помощи защелок. Напряжение питания переменного тока может подаваться как со стороны верхних, так и со стороны нижних контактов. Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом.

Характеристики автоматического выключателя Schneider Electric

Номинальное напряжение сети: 230 В / 400 В переменного тока
Частота сети: 50/60 Гц
Номинальный ток: 100 А
Отключающая характеристика (уставка): C
Количество полюсов: 1 полюс (1 фаза)
Количество занимаемых модулей на дин-рейке (17,5мм): 1,5
Тип сети: AC
Тип расцепителя: Тепломагнитный
Предел магнитного отключения: 5...10 x In
Отключающая способность:
3 кА Icu при 380...415 В AC 50/60 Гц IT в соответствии с МЭК 60947-2
20 кА Icu при 130 В AC 50/60 Гц в соответствии с МЭК 60947-2
15 кА Icu при 12 В DC в соответствии к МЭК 60947-2
15 кА Icu при 125 В DC в соответствии с МЭК 60947-2
10 кА Icu при <= 144 В DC в соответствии с МЭК 60947-2
10 кА Icu при 220...240 В AC 50/60 Гц в соответствии с МЭК 60947-2
20 кА Icu при 12 В AC 50/60 Гц в соответствии с МЭК 60947-2
10000 А Icn при 230...400 В AC 50/60 Гц в соответствии с МЭК 60898-1
Соответствие требованиям по изоляции: Да, в соответствии с МЭК 60947-2
Номинальная способность отключения:
15 кА 75 % в соответствии с МЭК 60947-2 – 130 В AC 50/60 Гц
15 кА 100 % в соответствии с МЭК 60947-2 – 125 В DC
2,25 кА 75 % в соответствии с МЭК 60947-2 – 3...415 В AC 50/60 Гц
15 кА 100 % в соответствии с МЭК 60947-2 - 12 В DC
10 кА 100 % в соответствии с МЭК 60947-2 - <= 144 В DC
7.5 кА 75 % в соответствии с МЭК 7 -2 - 220...240 В AC 50/60 Гц
15 кА 75 % в соответствии с МЭК 60947-2 - 12 В AC 50/60 Гц
7500 А 75 % в соответствии с МЭК 60898-1 - 230...400 AC 50/60 ГцКласс ограничения: 3 в соответствии с МЭК 60947-2
Номинальное напряжение изоляции: 500 В AC 50/60 Гц в соответствии с МЭК 60947-2
Номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с МЭК 60947-2
Наличие индикатора положения контакта: Да
Длина зачистки проволоки: 15 мм
Механическая прочность: 20000 циклов
Электрическая износостойкость: 5000 циклов в соответствии с IEC 60947-2
Соединения-клеммы: клеммы туннельного типа 1-50 мм кв - жесткое; клеммы туннельного типа 1,5-35 мм кв - гибкое
Момент затяжки: 3,5 Н.м.
Соответствие стандартам: МЭК, 60898-1, МЭК, 60947-2
Степень защиты: IP20 в соответствии с МЭК 60529
Рабочая температура окружающей среды: -25…70 °C
Температура окружающего воздуха при хранении: -40…85 °C
Цвет: Белый
Высота: 81 мм
Ширина: 27 мм
Глубина: 73 мм
Вес: 0,205 кг
Артикул: A9N18357
Производитель: Schneider Electric (Франция)
