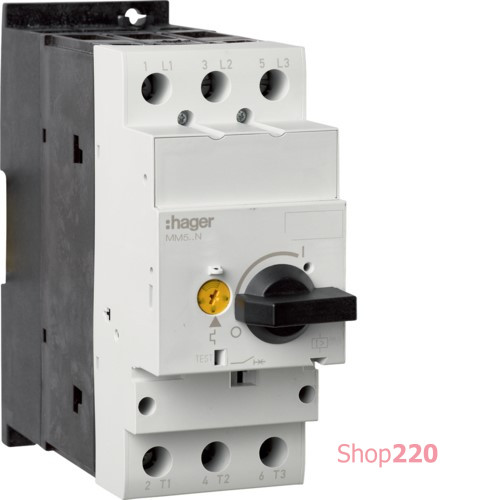

Автоматический выключатель для защиты двигателя, размер-2, I=55-63А, 3М Hager MM526N

Архитектура
Тип управления: Краткий шток
Количество полюсов: 3 P
Тип полюса: 3 P
Основные электрические характеристики
Номинальное рабочее напряжение переменного тока: 690 V
Тип напряжения питания: AC
Частота: 50/60 Hz
Напряжение
Номинальное напряжение изоляции: 690 V
Устойчивость по отношению к номинальному импульсному напряжению: 6000 V
Электрический ток
Номинальный ток: 63 A
Отключающая способность при 690 В согласно NF 60947- 2: 5 kA
Порог электромагнитного расцепителя переменного тока мин./макс.: 12,4 / 15,5 / 18,6 In
Установка терморасцепителя при 30°: 55 / 56 / 57 / 58 / 59 / 60 / 61 / 62 / 63 A
Мощность короткого замыкания 220 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания замыкание 230 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 240 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 380 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 400 В 50 Гц согласно IEC 947.2: 25 kA
Мощность короткого замыкания 415 В 50 Гц согласно IEC 947.2: 2,5 kA
Выключающая способность в соответствии с IEC 947.2 50 Гц: 50 %
Отключающая способность для 230В (EN 60947-2): 50 kA
Отключающая способность для 240В (EN 60947-2): 50 kA
Максимальная отключающая способность Icu для 400В (EN 60947-2): 50 kA
Отключающая способность для 415В (EN 60947-2): 5 kA
Мощность
Общая рассеиваемая мощность под номинальным током: 28,2 W
Стандартная мощность 3-фазного мотора AC3 при 230 В: 18,5 kW
Стандартная мощность 3-фазный мотор AC3 при 400 В: 34 kW
Выносливость
Электрическая прочность количества циклов: 15000
Механическая выносливость по количеству операций в час: 40
Количество механических процессов: 30000
Монтаж
Момент затяжки: 3,3 Нм
Подключение
Соединительная способность верх. и нижнего винтовых клемм с негибким кабелем: 0,75 / 50 mm?
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 0,75 / 35 мм?
Тип соединения: Винтовой
Настройка
мин/макс значение напряжения срабатывания магнитного расцепителя: 682 / 1171,8 A
Оборудование
Автоматическая компенсация температуры: -5 / 40 ° C
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: IEC 60947-4-1, EN 60947-4-1
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP20
Условия использования
Рабочая температура: -25…55 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 3
Температура хранения/транспортировки: -25…80 °C
Температура
Температура калибровки: 30 °C
