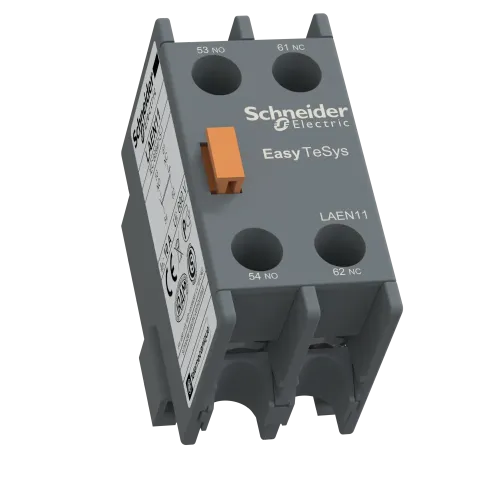

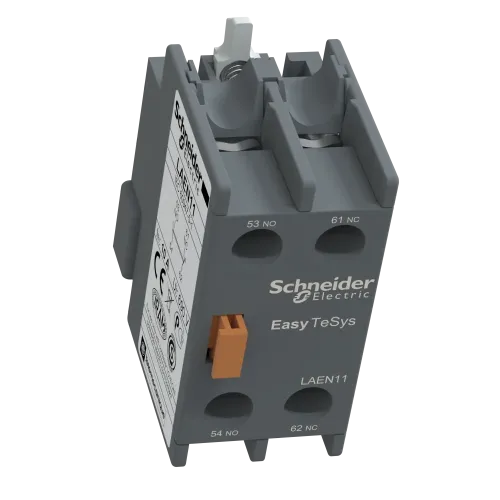

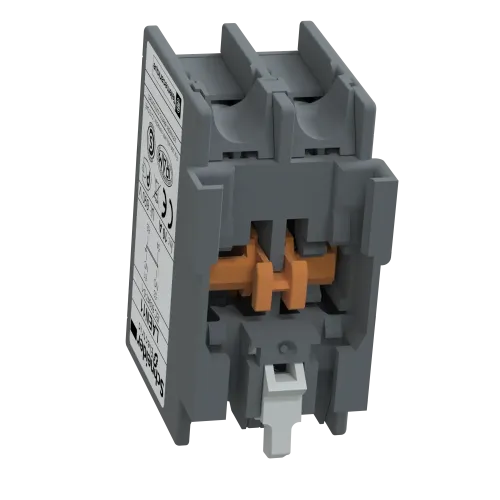

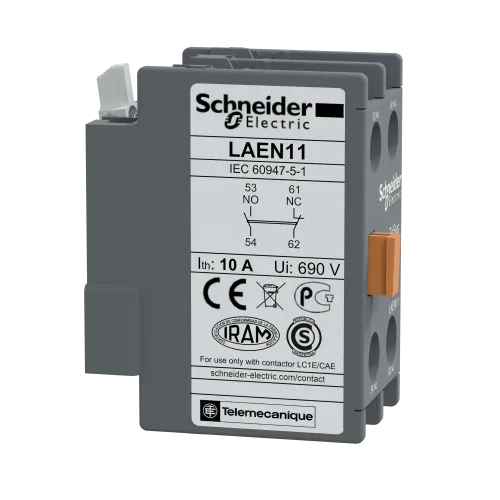

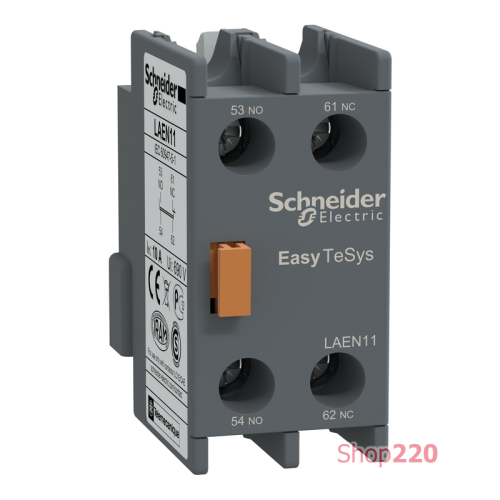

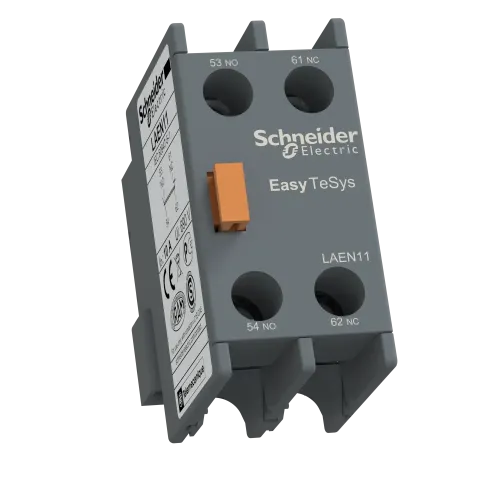

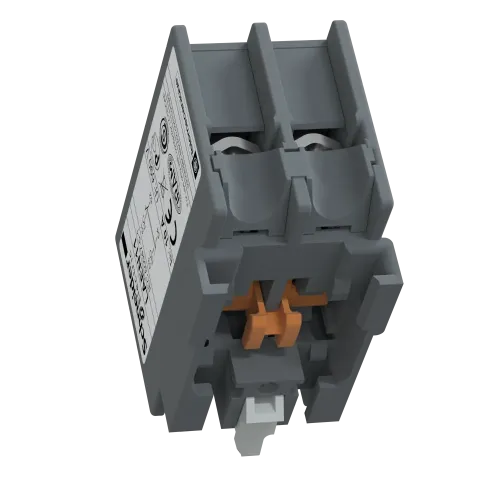

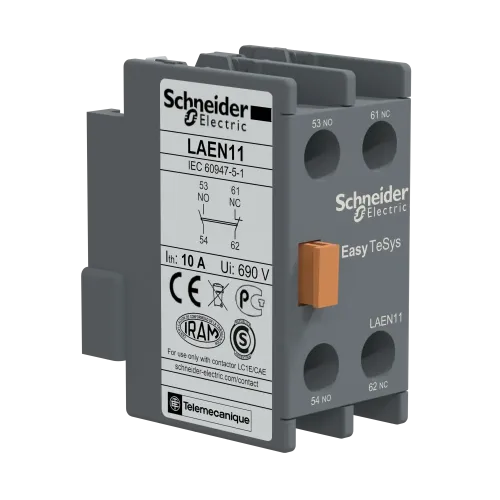

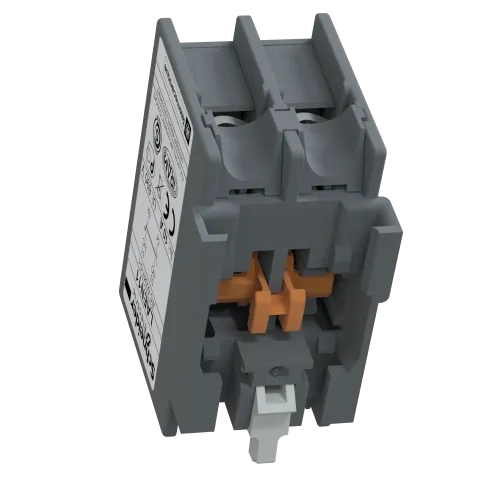

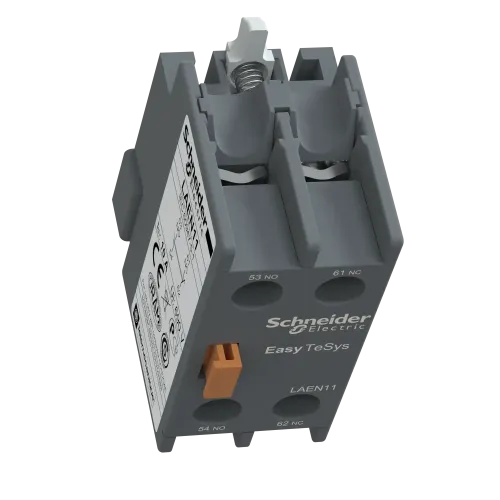

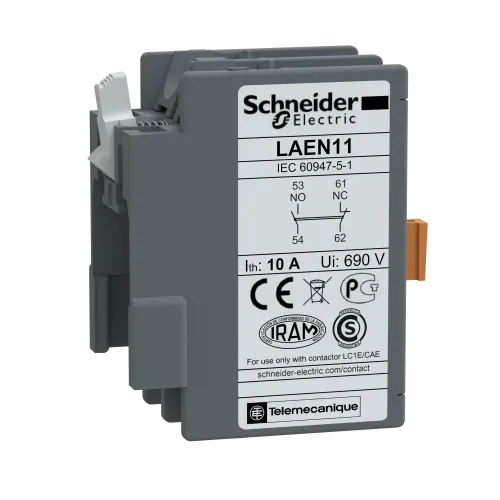

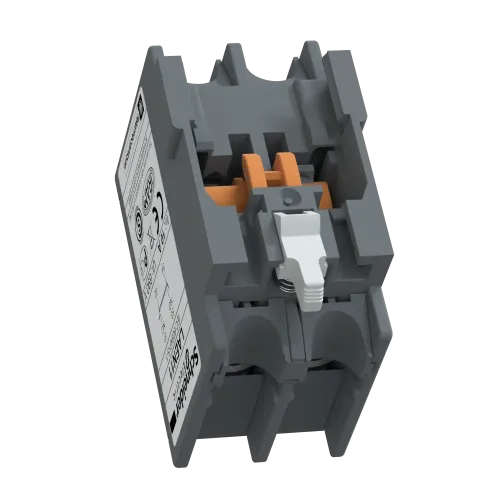

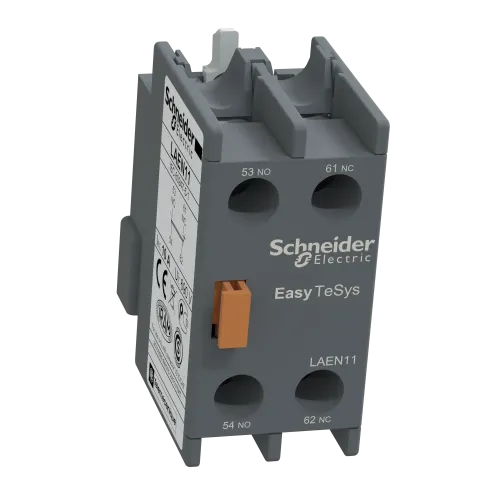

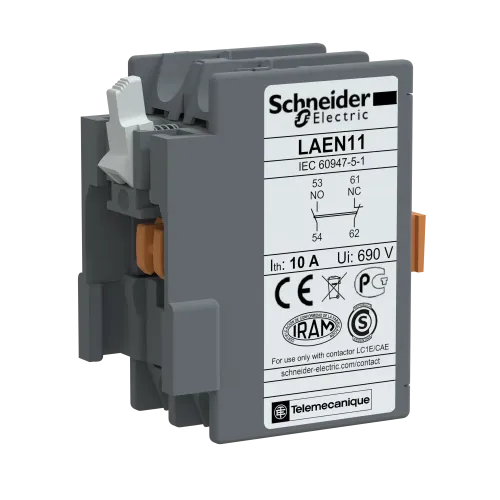

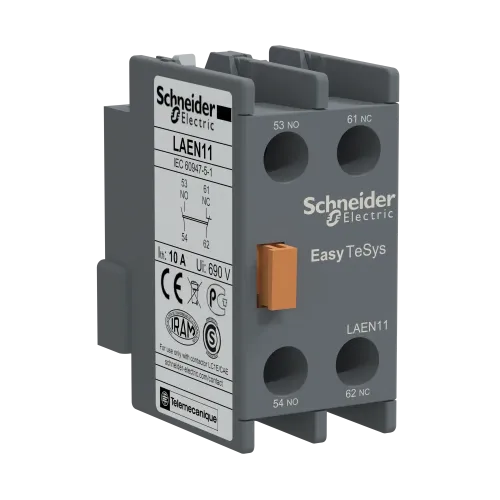

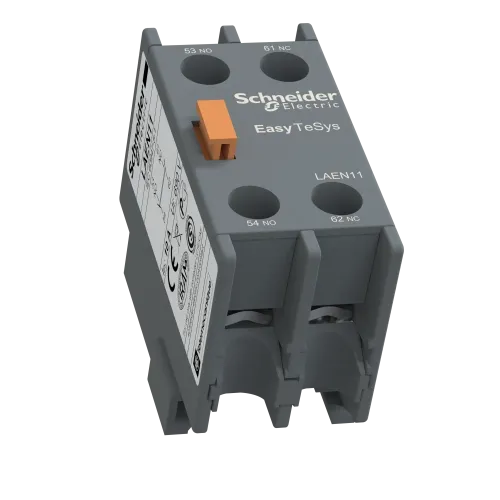

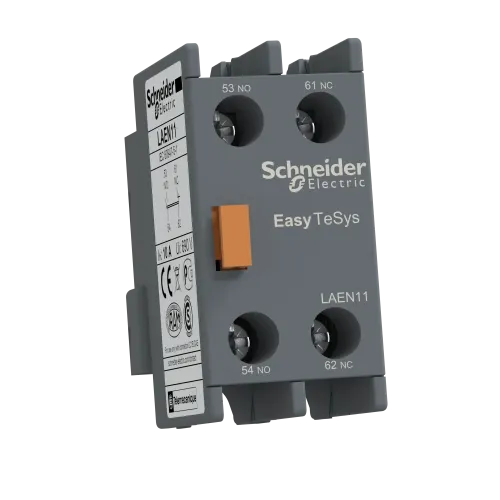

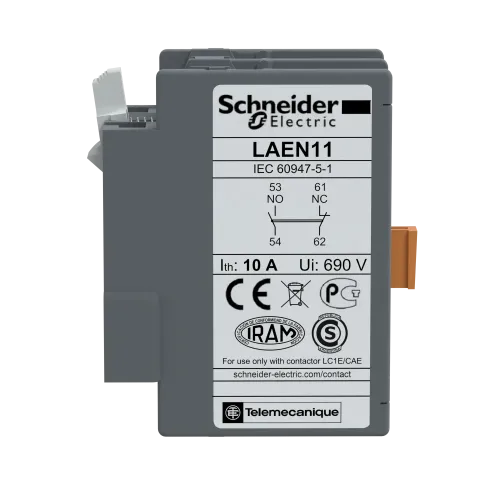

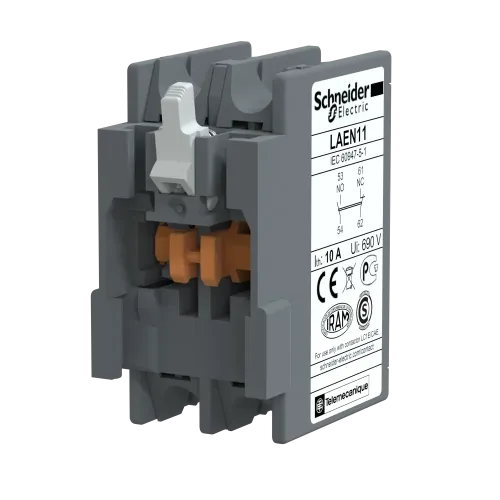

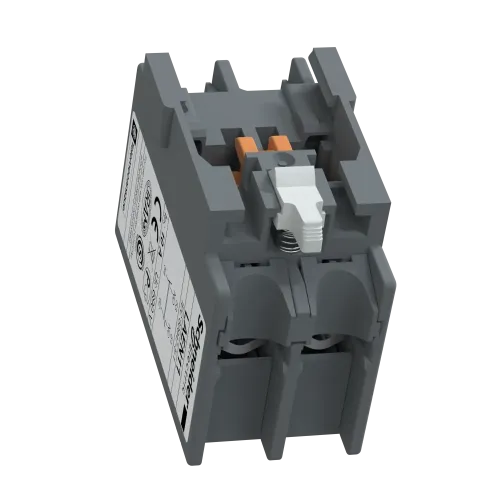

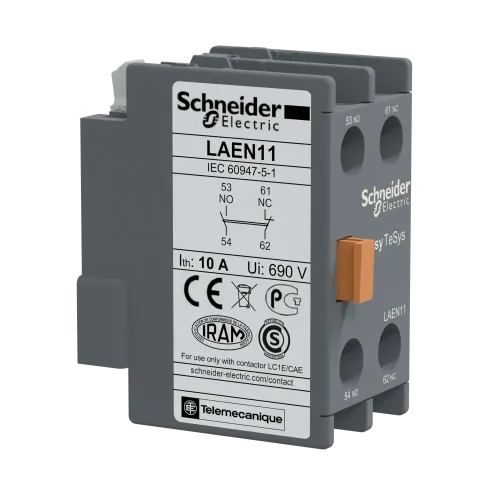

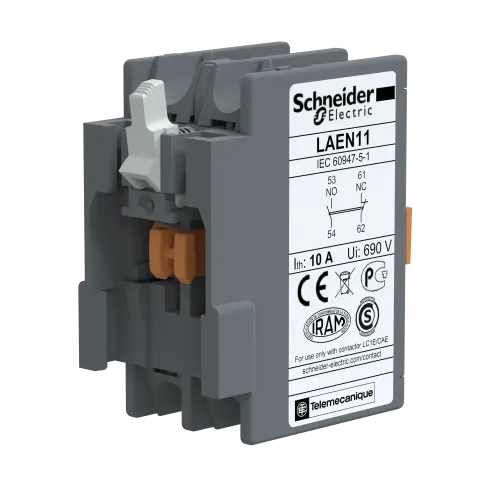

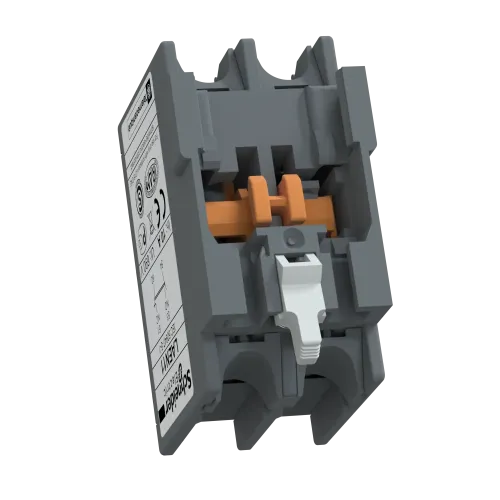

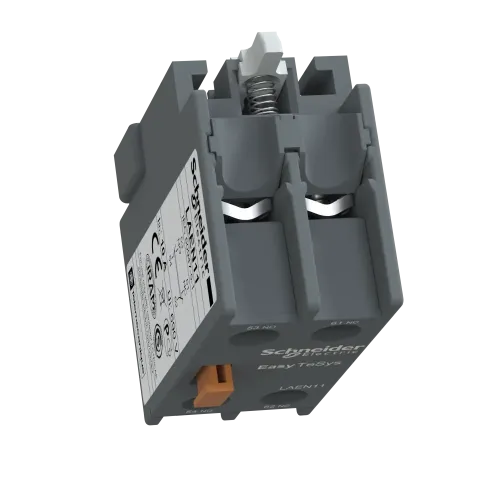

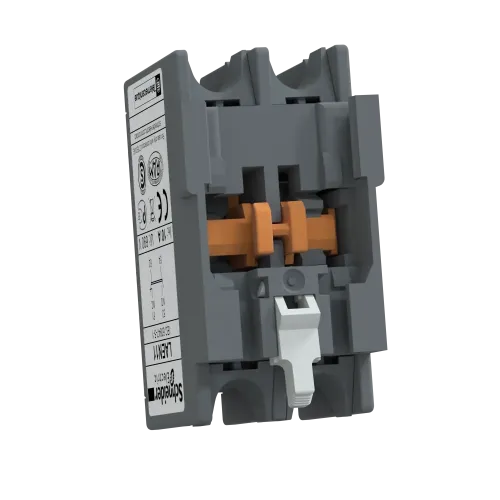

Блок дополнительных контактов 1НО+1НЗ LAEN11

Дополнительный блок вспомогательных контактов для контакторов EasyPact TVS LC1E. Он обеспечивает мгновенные контакты 1НО+1НЗ с номинальным напряжением до 10А 690В переменного тока, соединенные винтовыми клеммами. Его можно использовать в системах безопасности благодаря сертифицированным зеркальным контактам NC. Легко монтируется спереди с помощью клипсы, что обеспечивает высокую надежность и долговечность. Сертифицирован по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine) и отвечает требованиям Green Premium (RoHs/Reach).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия изделия: Easy TeSys Control
Тип изделия или компонента: Блок вспомогательных контактов
Совместимость серии: EasyPact (EasyPact TVS) LC1E
Масса нетто: 0,035 кг
/> Цвет: Серый (RAL 7011)
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,1 см
Ширина 1 упаковки: 4,8 см
Длина 1 упаковки: 7,1 см
Вес 1 упаковки: 34,0 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: <= 690 В
[Ui] номинальное напряжение изоляции: 690 В - для цепь управления в соответствии с IEC 60947-5-1
Клеммы подключения: Цепь управления: винтовой зажим 1 1 мм? - наружный диаметр: 6 мм - жесткость кабеля: Твердый или гибкий с кабельным наконечником, Цепь управления: винтовой зажим 1 1 мм? - наружный диаметр: 6 мм - жесткость кабеля: Твердый или гибкий без кабельного наконечника, Цепь управления: винтовой зажим 2 2,5 мм? - наружный диаметр: 6 мм - жесткость кабеля: Твердый или гибкий с кабельным наконечником управления: винтовой зажим 2 2,5 мм? - наружный диаметр: 6 мм - жесткость кабеля: Твердый или гибкий без кабельного наконечника
Стандарты: IEC 60947-5-1
Сертификация изделия: GOST
Защитная обработка: TH в соответствии с МЭК 60068
Тип 2 упаковки: S02
Количество единиц во 2 упаковке: 100
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 3,751 кг
[Icw] номинальный кратковременно допустимый ст: 100 А – 1 с, 120 А – 500 мс, 140 А – 100 мс
Рабочая температура окружающей среды: -5…55 °C
Степень защиты: IP20 в соответствии с МЭК 60529
Место установки: Передняя часть
Название устройства: LAEN
Область применения продукта: Сигнализация
Механическая износостойкость: 10 миллионов циклов
Температура окружающего воздуха для собр: -60…80 °C
Высота над уровнем моря: 3000 m без понижения номинальных характеристик
Характеристики внешней среды: Стандартные условия эксплуатации
Тип защиты: GG предохранитель 10 А
[ Ith] условный тепловой ток в открытом исп: 8 А (на 60 °C)
Компоновка полюсного контакта: 1 NO + 1 NC
Выполнение вспомогательных контактов: Мгновенный
Минимальный ток переключения: 5 мА
Сопротивление изоляции: > 10 МОм
Номинальная включающая способность [Irms]: 140 А переменный ток в соответствии с IEC 60947 -5-1
Время не перекрытия контактов: 1,5 мс при включении питания отсутствие перекрытия между NC и NO контактами, 1,5 мс при обесточении отсутствие перекрытия между NC и NO контактами
минимальное коммутационное напряжение: 17 В
