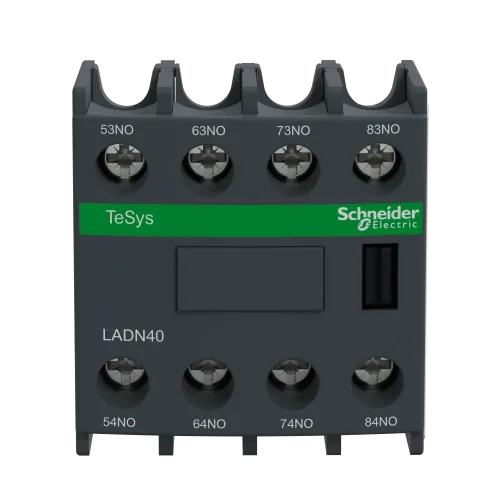

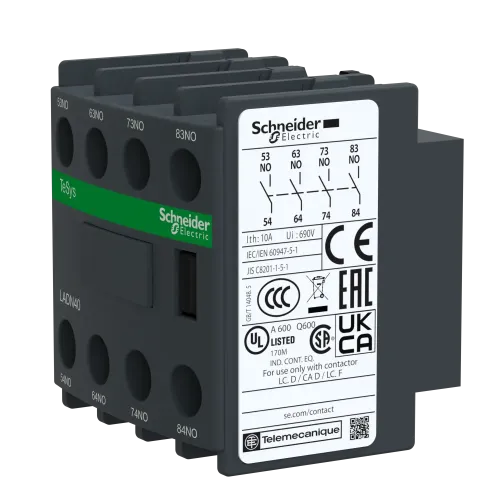

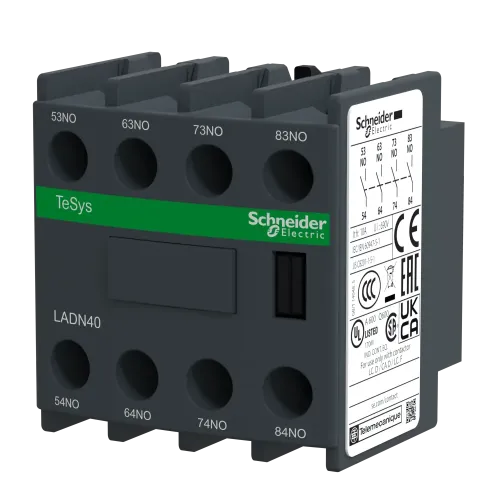

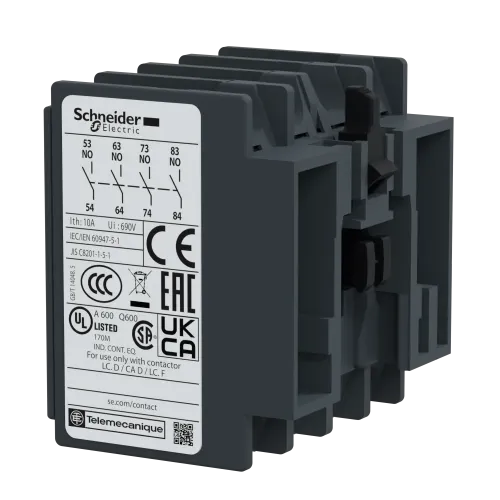

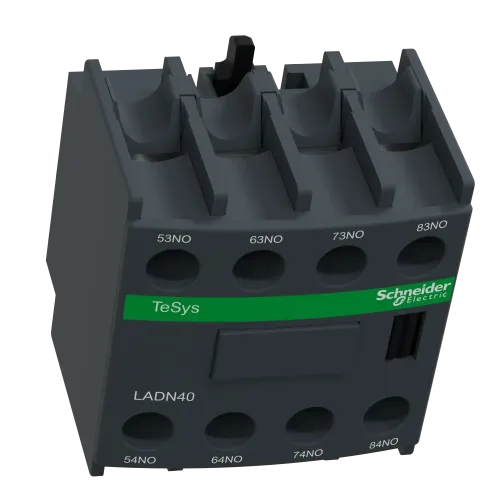

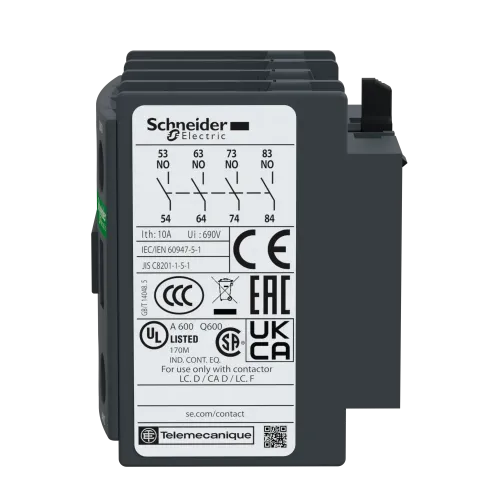

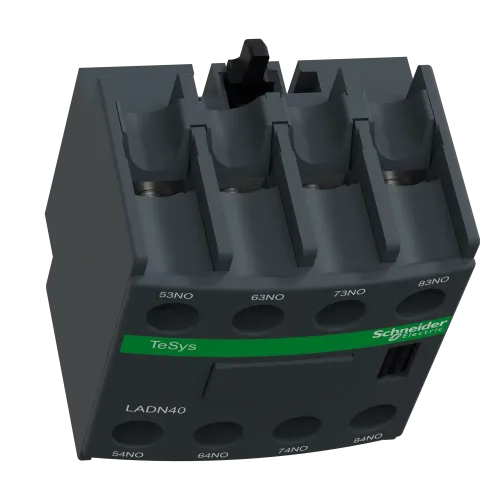

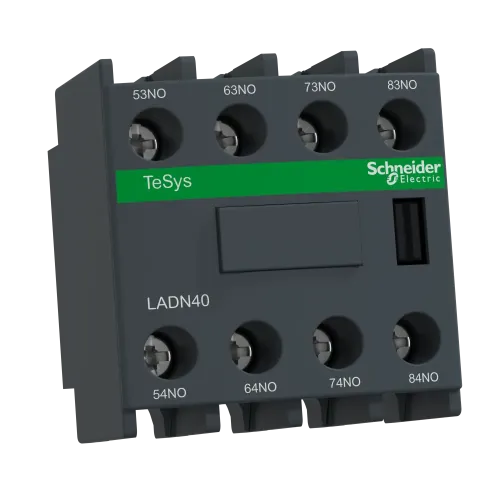

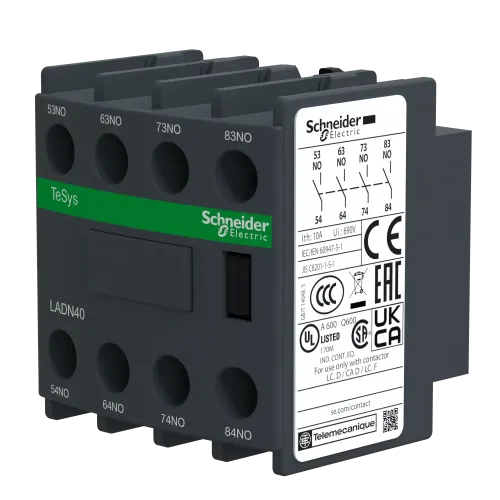

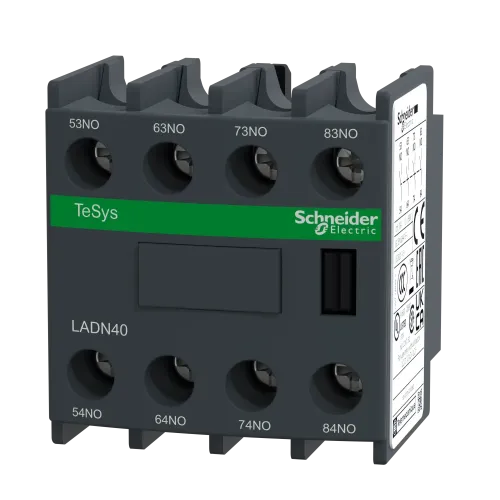

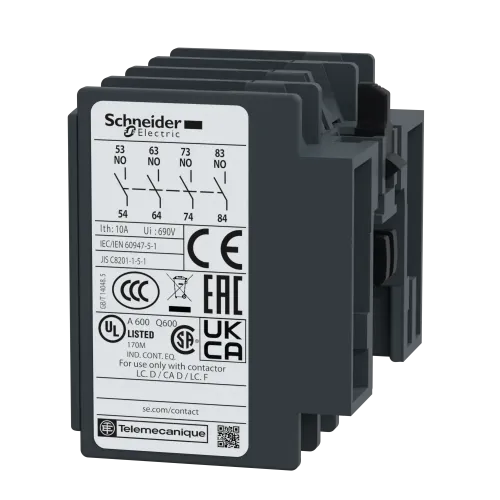

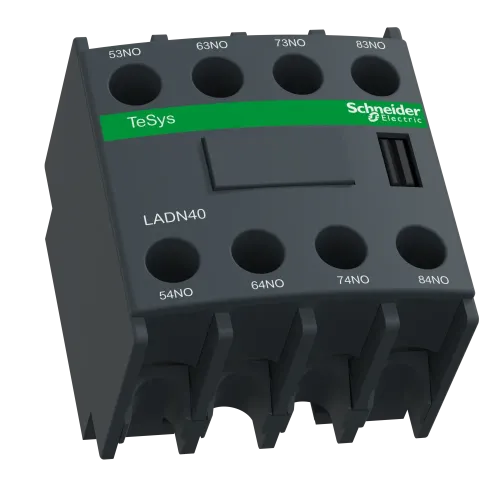

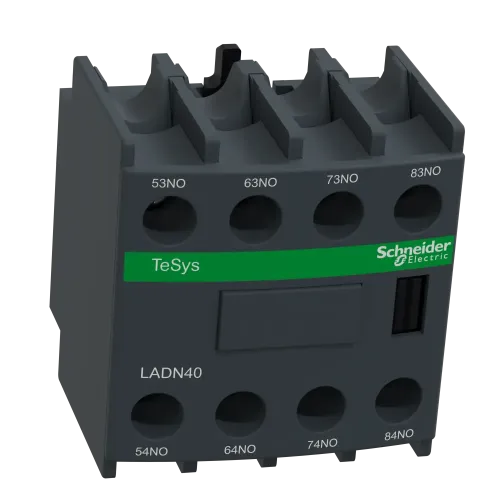

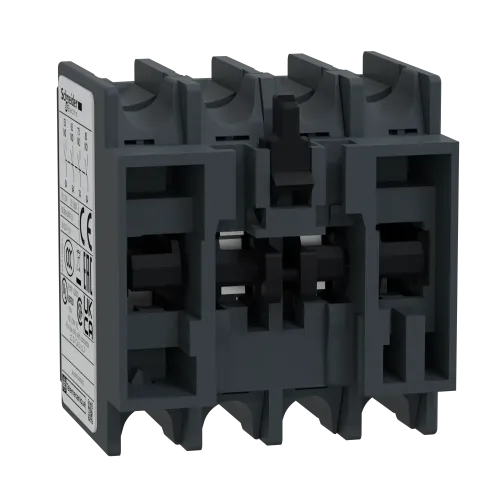

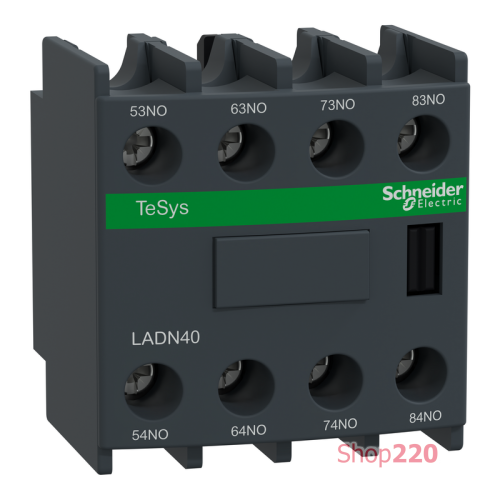

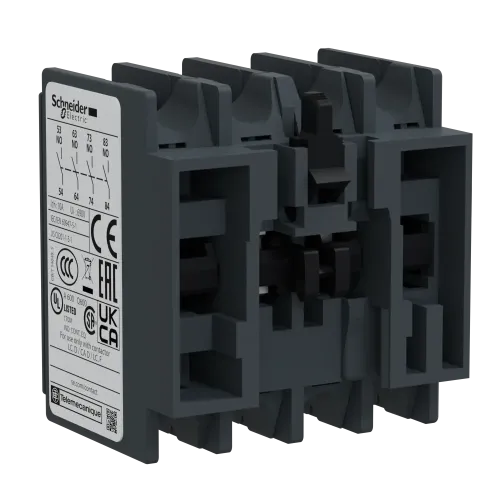

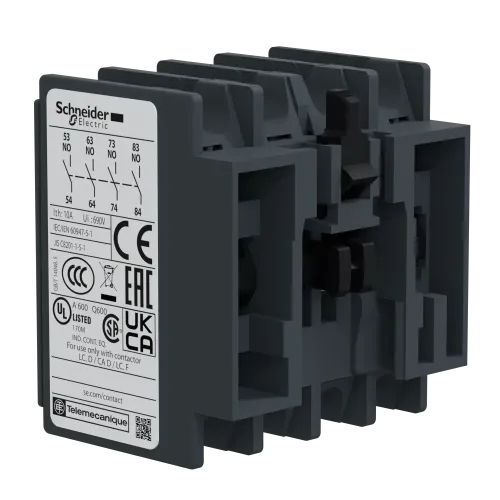

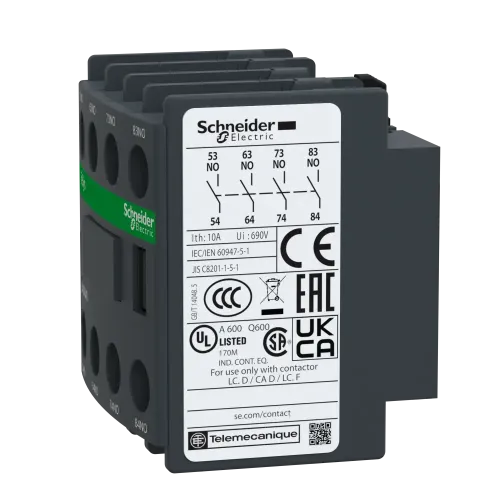

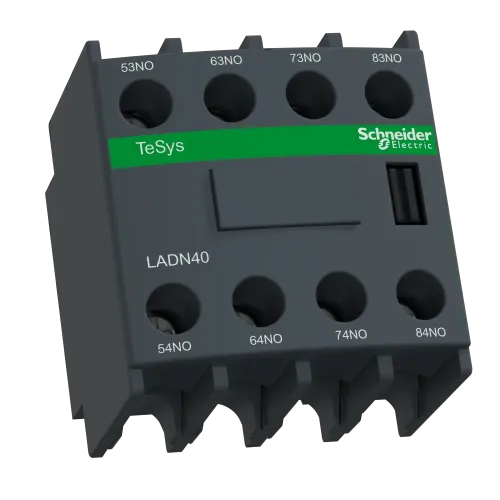

Блок контакты 4 но LADN40

Блок мгновенных вспомогательных контактов TeSys D для контакторов LC1D, LC1F и реле управления CAD. Он обеспечивает 4 НО контакта с номинальным напряжением до 10 A/690 В переменного тока, подключение осуществляется с помощью винтовых клемм. Фронтальный крепеж обеспечивает высокую надежность и долговечность. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys, TeSys Deca
Тип изделия или компонента: Блок вспомогательных контактов
Название продукта: TeSys Deca
Совместимость серии: TeSys CAD, TeSys LC1D, TeSys LC1F, TeSys CR1F, TeSys Deca CAD, TeSys Deca LC1D
Масса нетто: 0,05 кг
Цвет: Темно-серый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,200 см
Ширина 1 упаковки: 4,800 см
Длина 1 упаковки: 4,000 см
Вес 1 упаковки: 62,000 г
Гарантия: 18 месяцев
[Ue] номинальное рабочее напряжение: 690 В переменный ток 25...400 Гц
[Ui] номинальное напряжение изоляции : 690 В согласно IEC 60947-5-1, 600 В согласно UL, 600 В согласно CSA
[Ie] номинальный рабочий ток: 6 А на 120 В AC-15, 1,04 А на 690 В AC-15, 0,55 А на 125 В DC-13, 0,1 А на 600 В DC-13
Клеммы подключения: винтовой зажим 1 кабель(и) 1… 4 мм?гибкий с кабельным наконечником, винтовой зажим 1 кабель(и) 1… 4 мм?гибкий без кабельного наконечника, винтовой зажим 2 кабель(и) 1… 2,5 мм?гибкий с кабельным наконечником, винтовой зажим 2 кабель(и) 1… 4 мм?гибкий без кабельного наконечника, винтовой зажим 1 кабель(и) 1… 4 мм?жесткий без кабельного наконечника, винтовой зажим 2 кабель(и) 1… 4 мм?жесткий без кабельного наконечника
Стандарты: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 № 60947-5-1, GB/T 14048.5, EN 50012
Сертификация изделия: CB, UL, CSA, CCC, EAC, UKCA
Защитная обработка: TH в соответствии с МЭК 60068
Высота: 48 мм
Ширина: 44 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 160
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 10,383 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 1280
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 101,500 кг
Глубина: 42 мм
Рабочая температура окружающей среды: -5… 60 °C
Момент затяжки: 1,7 Н.м - с отверткой плоский O 6 мм, 1,7 Н.м - с отверткой Philips № 2, 1,7 Н.м - с отверткой крестообразный № 2
Степень защиты: IP2x в соответствии с МЭК 60529
Место установки: Передняя часть
Название устройства: LADN
Механическая износостойкость: 30 миллионов циклов
Температура окружающего воздуха для собер: -60… 80 °C
Высота над уровнем моря: 3000 m
Характеристики внешней среды: Нормальная среда
Тип защиты: GG предохранитель 10 А
[Ith] условный тепловой ток в открытом исп: 10 А (на 60 °C)
Компоновка полюсного контакта: 4 НЕТ
Минимальный ток переключение: 5 мА
Сопротивление изоляции:> 10 МОм
Номинальная включающая способность [Irms]: 140 А переменный ток в соответствии с IEC 60947-5-1, 250 А постоянный ток в соответствии с IEC 60947-5-1
Минимальное напряжение переключения: 17 В
Время не перекрытия контактов: 1,5 мс при обесточивании отсутствие перекрытие между NC и NO контактами, 1,5 мс при включении питания отсутствие перекрытия между NC и NO контактами
Работа контактов: Мгновенный
Допустимая кратковременная нагрузка: 100 А на <60 °C 1 с, 120 А на <60 °C 500 мс, 140 А <60 °C 100 мс
