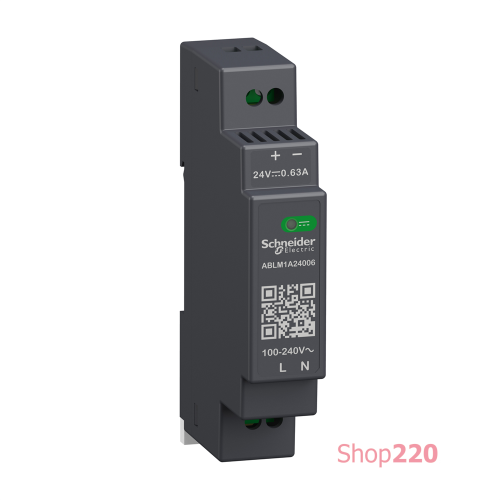

Блок питания модульный 24В 0.6A ABLM1A24006

Это модульный блок питания с регулируемым импульсным режимом ABLM (SMPS) подаёт напряжение постоянного тока. Номинальное входное напряжение от 100 В до 240 В переменного тока, номинальный выходной ток 0.625 А при 24 В постоянного тока и номинальную выходную мощность 15 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Устанавливается на омега-рейку или крепится винтами. Ширина 18 мм, высота 91 мм, глубина 55,6 мм. Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания. Вес 0,101кг. Соответствует стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1. 2No62368-1/No61010-2-201/No61010-1 и сертифицированный CE, CUL, RCM, CBscheme. Для защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60. Тип защиты – кривая 2А, B или C. На передней панели имеется светодиод, указывающий на наличие выходного напряжения постоянного тока, а также QR-код для доступа к технической документации. Благодаря модульному корпусу они могут быть установлены как в шкафах, так и на промышленных панелях путем закрепления на омега-рейке (DIN). Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,101 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,000 см<0/0 Длина 1 упаковки: 13,500 см
Вес 1 упаковки: 116,000 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715 Клеммы подключения: Винтовое соединение: 0.5...1.5 мм кв, (AWG 20...AWG 16) без наконечника проволоки для Вход/выход, Винтовое соединение: 0.5...1 мм кв, (AWG 20...AWG 18) с наконечником для проволоки для Вход/выход< 61010-1, EN 61010-2-201, МЭК 61204-3, МЭК 61000-6-1, МЭК 61000-6-2, МЭК 61000-6-3, МЭК 61000-6-4, МЭК 61000-3-2 62368-1, UL 61010-1, UL 61010-2-201, CSA C22.2 № 62368-1, CSA C22.2 № 61010-1, CSA C22.2 № 61010-2-201, МЭК 6236 номенклатуры cUL, Признано в номенклатуре cUL, RCM, Схема CB, EAC, KC, NEC: класс 2
Высота: 91 мм
Ширина: 18 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 28 0/2 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3,492 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 448<0/0 Высота 4 упаковки: 80,000 см
Длина 3 упаковки: 120,000 см
Вес 3 упаковки: 67,872 кг
Глубина: 55,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая монтажное положение A < 2000 м, 55…70 C со снижением тока на 2,67 % на C монтажное положение A < 2000 м
Материал корпуса: Пластик
Степень защиты: IP20
Высота над уровнем моря: < 2000 м категория перенапряжения III м0 категория перенапряжения II
Рассеиваемая мощность [Вт]: 3,5 В
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 15 А на 115 В, 30 А на 230 В
Выходное напряжение: 24 В постоянный ток
В… МЭК 60721-3-3, 10 м/с? (f= 9…200 Гц) в соответствии с МЭК 60721-3-3 Максимальный ток утечки: 0,25 мА 240 В переменный ток Потребление тока: < 0.4 A 112 В3 переменный ток, Питание: Безопасное низковольтное напряжение в соответствии с МЭК 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод изоляции:3000 В переменный ток вход /выход
Ударопрочность: 150 м/с? для 11 мс
Номинальная мощность [Вт]: 15 В
Класс защиты от поражения электрическим током: Класс II без заземления
Исходное соединение: Последовательный
Коэффициент полезного действия: 81 % на 115 В AC, 81 % на 230 В AC
Тип защиты входа: Встроенный предохранитель (не взаимозаменяем) 3,15 А, Внешняя защита (рекомендуется) 20 А Кривая B, Внешняя защита (рекомендуется) 20 А Кривая Внешняя защита (рекомендуется) 2 А Кривая C
Стабилизация входного напряжения и нагружена: < 0.5 % на на линии, < 1 % на От 0 до 100% нагрузки
Время выдержки: > 10 мс 115 В переменный ток, > 60 мс 230 В переменный замыканий, технология защиты: автоматический сброс, От перегрева, технология защиты: ручной сброс, От перенапряжения, технология защиты: ручной сброс
Среднее время безотказной работы [MTBF]: 3000000 ч на 25 C, полная нагрузка, 1000000 ч/8 на 0 напряжение: 100...240 В AC однофазный, 100...240 В AC фаза на фазу
Коэффициент мощности: 0,51 на 115 В переменный ток, 0,40 на 230 В переменный ток
предел входного напряжения: 90...264 В переменный ток< 0 мВ
Вариативная опция: Модульный
Номинальная частота сети: 50…60 Гц
Совместимость с сетевыми системами: TN, TT, ИТ
Время включения: < 2 с
Запуск с емкостной нагрузкой: 3000 мкФрок
стойкость: Устойчивость к электростатическим разрядам - ??уровень теста: 8 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Устойчивость к электростатическим разрядам - ??уровень теста: 15 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к... ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2...2,7 ГГц) в соответствии с МЭК 61000-4-3, Тест на устойчивость к электромагнитному полю - уровень теста: 5 В/м (2.7...6 GHz-100 в соответствии с МЭК) переходных процессов - уровень теста: 4 кВ (на вход-выход) в соответствии с МЭК 61000-4-4, тест на устойчивость к перенапряжению - уровень теста: уровень теста: 4 кВ (между источником питания и заземлением) в соответствии с МЭК 61000-4-5 61000-4-5, Устойчивость к приведенным возмущениям - уровень теста: 15 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6, Устойчивость к магнитным полям - уровень теста: 30 А/м (50...60 Гц) в соответствии с МЭК 6800- 100 % (1 цикл) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста:60 % (10 циклов) в соответствии с МЭК 61000-4-11, Устойчивость к перепадам напряжения - уровень теста: 30 % (25 циклов) в соответствии с МЭК 61000-4-11, Излучение возмущающего поля в соответствии с EN 55016-2-3, Предел для помех0 в соответствии с EN 55016-1-2, в соответствии с EN 55016-2-1
Электромагнитная эмиссия: Приведены помехи в соответствии с МЭК 61000-6-3, Излучаемые помехи в соответствии с МЭК 61000-6-4
