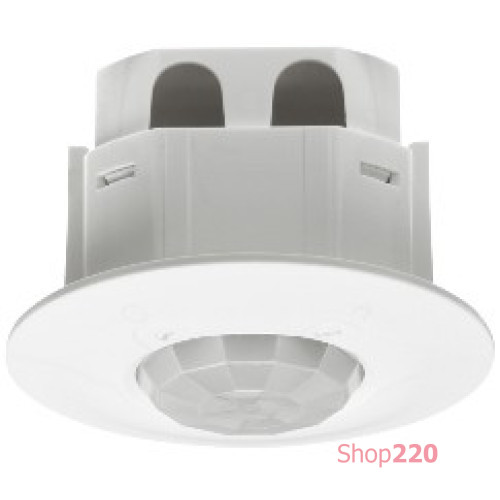

Датчик движения потолочный, 360 градусов, 48941 Legrand

Пассивный инфракрасный датчик движения 48941 Legrand предназначен для управления освещением при обнаружении движения. Применяется пассивная инфракрасная технология обнаружения движения. Есть возможность ручной регулировки уровня освещенности и времени задержки. Простой и быстрый монтаж на потолок. Краткий видеообзор датчика движения Легранд:

Загрузить инструкцию на датчик движения.
Загрузить технический паспорт на датчик движения.

Характеристики датчика движения 48941 Legrand:

Номинальное напряжение: ~230 В
Частота тока сети: 50/60 Гц
Коммутационная способность нагрузки: 4,3 А (при cos φ = 1); 2,1 А (при cos φ = 0.6). Лампы накаливания – до 1000 Вт, галогенные лампы – до 500 ВА/Вт, люминесцентные лампы – до 250 ВА/Вт, LED / CFL лампы – до 250 ВА/Вт
Регулируемая задержка отключения: 10с... 10мин
Регулируемый диапазон освещенности: 10-1275 люкс
Угол зоны обнаружения: 360 градусов
Диаметр обнаружения: до 8 м
Подключение: 3-х проводное (с нейтралью)
Сечение подключаемого проводника: моножила - 2,5 мм кв; гибкая жила - 1,5 мм кв
Диаметр отверстия для установки датчика: 65 мм
Вес: 71 г
Степень защиты: IP41
Класс защиты: II
Рабочий диапазон температур: -5...+45 ºС
Артикул: 48941
Производитель: Legrand

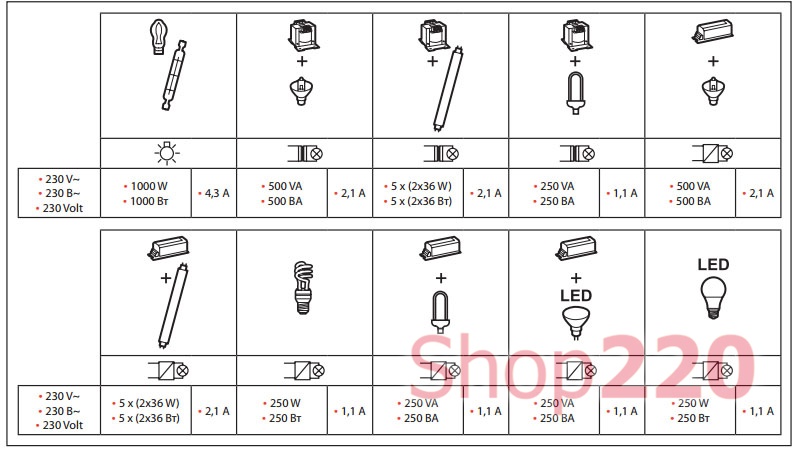

Типы подключаемой нагрузки к датчику:

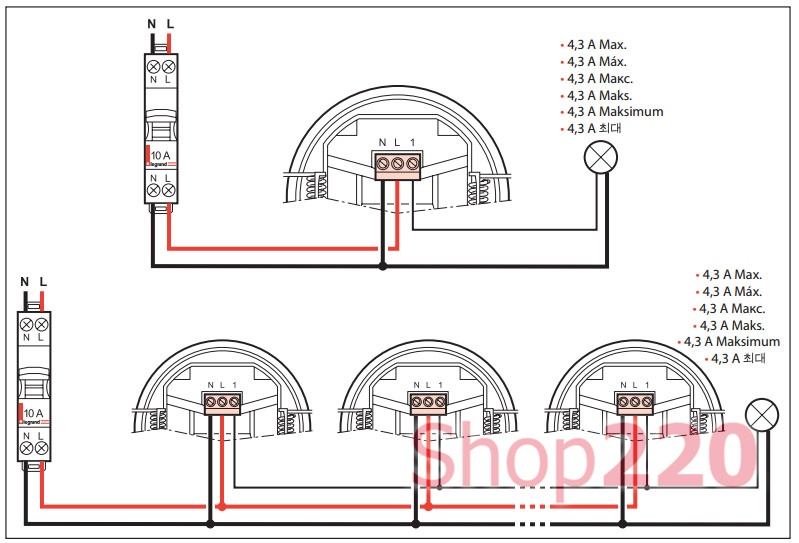

Схема подключения датчика к сети:

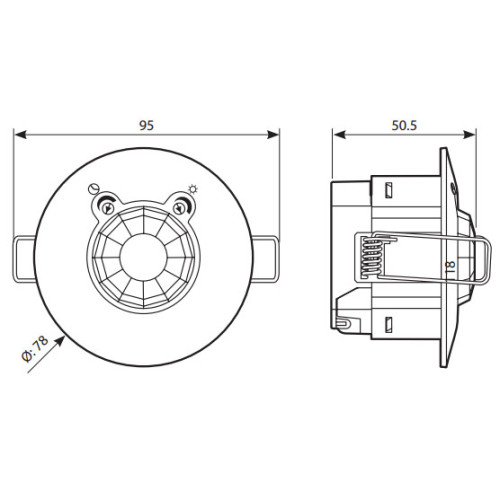

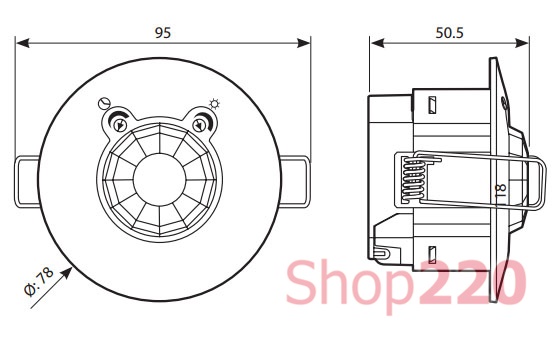

Габаритные размеры датчика:

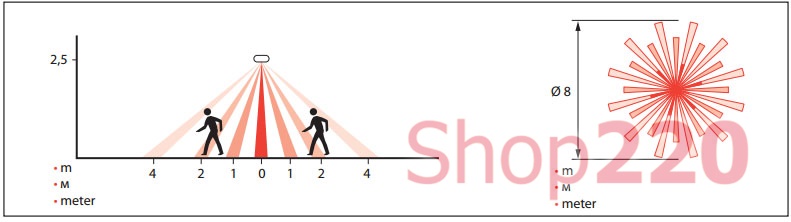

Радиус распознавания:

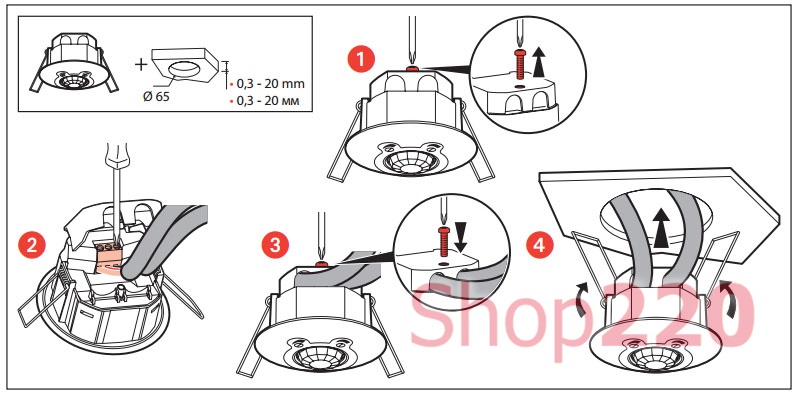

Монтаж датчика движения:
