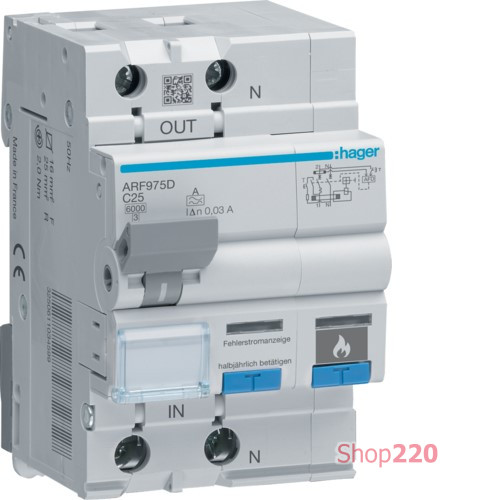

Дифавтомат с дуговой защитой AFDD, 1P+N 6kA C-25A 30mA A Hager ARF975D

Архитектура
Количество защищенных полюсов: 1
Количество полюсов: 2 P
Тип полюса: 1P+N
Крива: C
Основные электрические характеристики
Номинальное выключающая способность тока короткого замыкания: 6 kA
Номинальное рабочее напряжение переменного тока: 230 V
Тип напряжения питания: AC
Напряжение
Диэлектрическая проницаемость: 2,5 kV
Номинальное напряжение изоляции: 500 V
Максимальное рабочее напряжение: 253 V
Устойчивость по отношению к номинальному импульсному напряжению : 4000 V
Электрический ток
Номинальный дифференциальный ток: 30 mA
Номинальный ток: 25 A
Сила импульса тока (волна 8/20 мкс): 250 A
Мощность отключения и замыкания: 6 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 5 / 10 In
Электрический ток / температура
Номинальный ток при -15°C: 30,68 A
Номинальный ток 20 °C: 26,45 A
Номинальный ток 30°C: 25 A
Номинальный ток при 35°C: 24,64 A
Номинальный ток 40°C: 24,03 A
Номинальный ток 45°C: 23,43 A
Номинальный ток 50°C: 22,98 A
Номинальный ток 55°C: 22,22 A
Номинальный ток 60 °C: 21,62 A
Номинальный ток 65°C: 21,01 A
Номинальный ток 70°C: 20,41 A
Мощность
Общая рассеиваемая мощность под номинальным током: 7,95 W
Рассеяемая мощность в расчете на каждый полюс: 5,5 W
Выносливость
Электрическая прочность количества циклов: 2000
Количество механических процессов: 4000
Размеры
Глубина установленного изделия: 70 mm
Высота установленного изделия: 83 mm
Ширина установленного изделия: 53,2 mm
Монтаж
Момент затяжки: 2,1 Нм
Тип нижней клеммы для модульных устройств: добровольное соблюдение
Нижнее подключение для модульных устройств: да
Подходит для встроенного монтажа: да
Подключение
Нижнее винтовое соединение с гибким проводником: 1 / 16 mm?
Секция выхода винта при неподвижной проволоке: 1 / 25 mm?
Исходная клемма: открыт
Кабель
Пересечение провода, для тестирования нагрева (мм?) в соответствии со стандартом изделия: 4 mm?
Оборудование
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: EN 62606, EN 61009-1
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP2X
Тип дифференциальной защиты: A
Условия использования
Рабочая температура: -25…40 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура хранения/транспортировки: -25…70 °C
Температура
Температура калибровки: 30 °C
Температура окружающего воздуха при тестировании нагрева: 25,3 °C
Макс.допустимая t для частей(предназначенных для касания): 77 °C
Макс.допустимая t для частей (при ручном управлении): 50 °C
Макс.допустимая t для частей (без возможности коснуться): 78,9 °C
Макс. допустимая температура на клеммах: 80,1 °C
Граница роста t для частей (переменного доступа): 40 K
Граница роста t для частей (без возможности затронуть): 60 K
Граница роста t для частей (есть возможность коснуться): 40 K
Граница роста t для клемм в соответствии со стандартом продукта: 65 K
Измерение роста t для частей (без возможности коснуться): 10 K
Измерение рост t для частей (есть возможность коснуться): 38,9 K
Измерение роста t для частей (переменного доступа): 37 K
Измерение роста t на клеммах при In: 40,1 K
