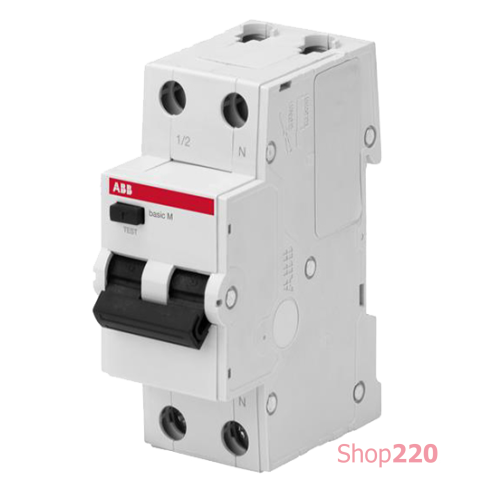

Дифавтомат 10А, 30мА, уставка С, ABB BMR415C10

Автоматический выключатель дифференциального тока ABB серии Basic M применяется в электрических сетях для защиты от коротких замыканий и перегрузки, а также защиты от поражения током утечки на землю через косвенный либо прямой контакт человека с частью электрического оборудования, оказавшейся под напряжением. Таким образом, дифавтомат имеет комбинированную защитную функцию автоматического выключателя и устройства защитного отключения. Оно соответствует стандарту ДСТУ EN 61009-1:2014 и может работать при температурах от -25 С до +55 С. Механический срок службы дифференциального автомата ABB Basic M составляет 5000 циклов, а электрический - 2000 циклов.

Характеристики дифавтомата 10А, 30 мА, ABB BMR415C10

Серия оборудования: basic M, модульное оборудование на токи до 63А
Номинальное напряжение сети: 230 В~
Частота сети: 50 Гц
Номинальный ток: 10 А
Характеристика отключения: тип С
Количество полюсов: 2
Количество занимаемых модулей на дин-рейке (17,5мм): 2
Ток утечки: 30мА
Тип: АC (реагирует на дифференциальный переменный токи утечки)
Принцип срабатывания: электронный
Сечение присоединяемого проводника:

• жесткий кабель 1–35 мм²
• гибкий кабель 1–25 мм²

Электрическая износостойкость: 2 000 циклов
Механическая износостойкость: 5 000 циклов
Температура эксплуатации: - 25 С... + 55 С
Класс защиты IP40
Сертификат: ДСТУ, CE
Артикул: BMR415C10
Код заказа: 2CSR645041R1104
Производитель: ABB (АББ, Швейцария)

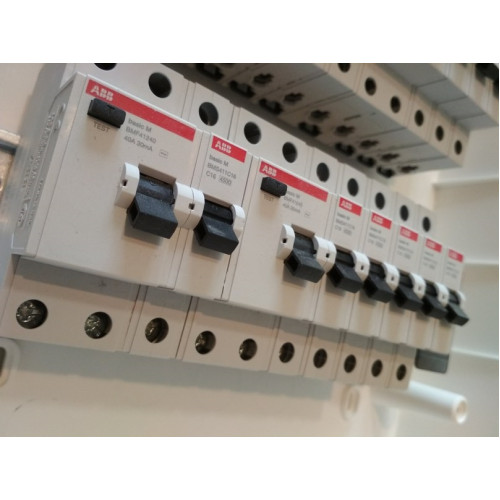

Пример схемы электроснабжения небольшой квартиры с использованием УЗО и дифференциального автомата изображен на фото ниже.
