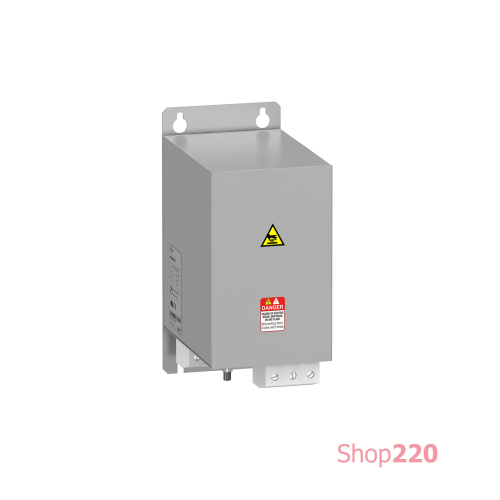

Дополнительный ЭМС фильтр IP20 200A VW3A4708

Технические характеристики

Серия продукта: Altivar
Тип изделия или компонента: Входной фильтр ЭМС
Совместимость серии: Altivar Process ATV900, Altivar Machine ATV340, Altivar Process ATV600
Масса нетто: 9,5 кг
Тип 1 упаковки 1
Высота 1 упаковки: 28,000 см
Ширина 1 упаковки: 53,000 см
Длина 1 упаковки: 38,000 см
Вес 1 упаковки: 18,749 кг
Совместимость продуктов: Преобразователь частоты A7 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 90 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 45 кВт, 200..240 В, Преобразователь частоты ATV650 монтаж на стену,8. ATV650 монтаж на стену, двигатель: 90 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 75 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 90 кВт, 380..480 В, кВт, 200..240 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 75 кВт, 380..480 В, Преобразователь частоты ATV950 монтаж на стену, двигатель: 90 кВт, 380..480 В, Преобразователь частоты ATV340 двигатель: 55 кВт. ATV340 двигатель: 75 кВт, 380..480 В
[In] номинальный ток: 200 А
Стандарты: МЭК 61800-3
Высота: 445 мм
Ширина: 200 мм
Тип 2 упаковки: P06
2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 83,496 кг
Глубина: 320 мм
Степень защиты, IP2 VW3A47908
Место установки: Со стороны привода с регулируемой скоростью
Электрическое соединение: Клемма 150 мм кв 300 тыс. куб. м.
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 61800-5-1
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: 0...1000 м без снижения тока, 1000...4000 м0 Конкретное применение изделия: Входной фильтр радиопомех
Механическая стойкость: Удары класс 3M4 в соответствии с МЭК 60721-3-3, Вибрации класс 3M4 в соответствии с МЭК 60721-3-3
Рабочая температура воздуха: -10…50 C (без снижения тока 5 на 5, 5 C)
Количество фаз сети: Трехфазный
напряжение источника питания: 380…480 В, 200…240 В
Максимальная длина кабеля двигателя: 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2,80 4 кГц в соответствии с МЭК 61800-3 категория C3, 380..480 В, 150 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C2, 200..240 В,300 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C3, 200..240 В, 50 м экранированный кабель двигателя 4 кГц в соответствии с МЭК 61800-3 категория C1, 200..240 В, 50 м экранированный кабель категория C1, 380..480
Тепловые потери: 32,5 В
максимальный ток утечки на землю: 13,9 мА при 400 В 50 Гц TN, 13,9 мА при 400 В 50 Гц TT
Допустимое отклонение:
