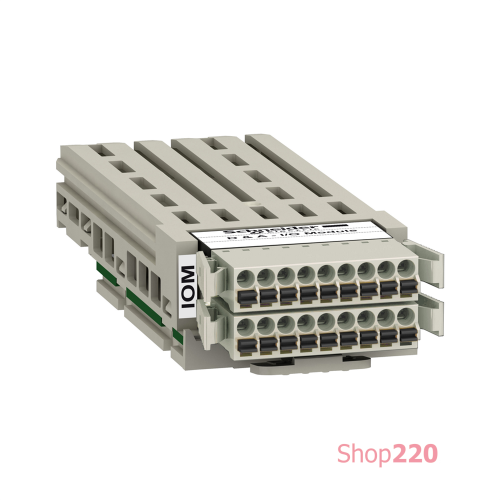

Дополнительный модуль входов/выходов ATV600 VW3A3203

Технические характеристики

Тип изделия или компонента: Дополнительный модуль входов/выходов
Совместимость серии: Altivar Process ATV600, Altivar Machine ATV340, Altivar Process ATV900, Easy Altivar 610
Масса нетто: 0,5 кг
Тип 1 упаковок 1
Высота 1 упаковки: 6,5 см
Ширина 1 упаковки: 13,0 см
Длина 1 упаковки: 19,0 см
Вес 1 упаковки: 165,0 г
Тип 2 упаковки: S03
Количество единиц в 2 упаковки 30,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 3,368 кг
Электрическое соединение: Съемная пружинная клеммная колодка, 1.5 мм кв/ AWG 1 входа: AI4, AI5 конфигурированный ток: 0...20 мA/4...20 мA, время выборки: 0…1 мс, разрешение: 14 бит, AI4, AI5 конфигурированное напряжение: - 10...10 В постоянный ток 24 В макс, полное сопротивление: 20 кС: 14 бит, AI4, AI5 конфигурированный PTC, Pt 100, Pt 1000, время выборки: 0…1 мс, разрешение: 14 бит Тип входа/выхода: 2 аналоговый вход конфигур. по напряжению, току или датчику сопротивления, 6 дискретный вход, 2 дискретный выход
Количество дискретных входов: 6
Напряжение дискретного входа: 24 В постоянное напряжение(ограничение напряжения: <= 30 В) для программируемого
Количество дискретных выходов: 2< DQ12) назначаемая логика, время выборки: 1 мс
Напряжение дискретного выхода: 24 В постоянный ток(ограничение напряжения: <= 30 В) назначаемая логика
Тип защиты: Защита от обратной полярности: цифровой вход: Защита от короткого замыкания (DI11...DI16), Положительный (DI11...DI16)
Логика дискретного выхода: (DQ11, DQ12) отрицательный, (DQ11, DQ12) положительный
Ток дискретного входа: 2,5 мА
Максимальный выходной ток: 100 входа: (DI11...DI16) программируемое, полное сопротивление:250 Ом, время выборки:1 мс
