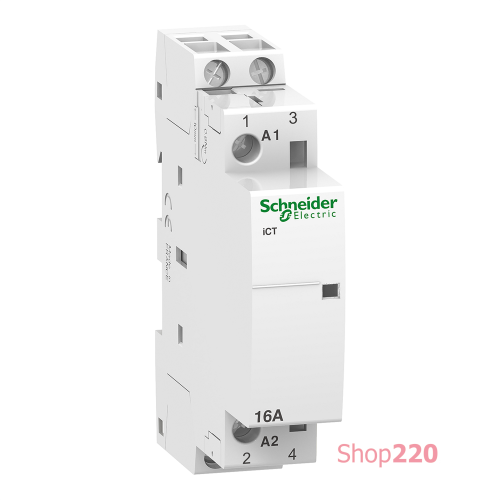

Контактор 16А, 2NO, 230/240В, 50Гц A9C22712

Acti9 iCT – это модульный контактор. Это двухполюсный контактор с возможностью удаленного управления с 2 нормально открытыми контактами. Номинальный ток составляет 16 A для AC-7a и 6 A для AC-7b. Номинальное рабочее напряжение Ue составляет 250 В переменного тока. Напряжение управления Uc составляет 230-240 В переменного тока. Контактор предназначен для организации электрических схем управления. Возможные применения: дистанционное переключение осветительных нагрузок, небольших двигателей (вентиляторов, смесителей) или систем отопления, вентиляции и кондиционирования. Он совместим со всеми вспомогательными устройствами Acti9 для управления освещением, отоплением и вентиляцией. Соответствует стандарту МЭК 61095. Электрическая износостойкость составляет до 100 000 циклов для AC-7A или AC-1, 30 000 циклов для AC-7C, AC-7B, AC-3, AC-5A или AC-5B. Максимум 6 переключений в минуту. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ. Степень загрязнения устройства 2. Предназначен для установки на DIN-рейку. Его ширина составляет 2 модуля по 9 мм. Цвет изделия белый (RAL9003). Размеры: (Ш) 81 мм х (В) 18 мм х (Г) 68,5 мм. Согласно стандарту МЭК 60529, степень защиты IP20 и IP40 при установке в щите. Рабочая температура от -5 до 60°C. Температура хранения от -40 до 70°С.

Технические характеристики

Тип изделия или компонента: Контактор
Название продукта: Acti9 iCT
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,000 см<0/8 Ширина 1 упаковки: 1, 1 8,300 см
Вес 1 упаковки: 116,000 г
Гарантия: 18 месяцев
Совместимость продуктов: IACTs
Монтажная опора: Симметричная din-рейка 35 мм
Способ крепления: Зажимом
[0] Гц
[Ui] номинальное напряжение изоляции: 500 В переменный ток 50 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[Ie] номинальный рабочий ток: 16 А AC-7A, 6 А AC-7B
Кельмы подключ. 1,5 мм кв жесткий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1… 4 мм кв гибкий, Круг подачи питания клеммы туннельного типа1 кабель(и) 1,5… 6 мм кв жесткий, Цепь управления клеммы туннельного типа1 кабель(и) 1,5… 2,5 мм кв жесткий, Цепь управления клеммы туннельного типа2 кабель(и) 1,5… 2,5 мм кв гибкий
Количество модулей Ш = 9 мм: 2
Стандарты: МЭК/EN 61095
Высота: 81 мм
Ширина: 18 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 12<8/0 Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 20,000 см
Вес 2 упаковки: 1,445 кг
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 144<0/3 Высота 3 упаковки: 0 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 17,779 кг
Глубина: 68,5 мм
Степень загрязнения: 2
Рабочая температура окружающей среды: -5… 60 C
Момент затяжки: Цепь управления: 0,8 Н.м, Круг подачи питания: 0,8 Н.м
Сегмент рынка: Малый коммерческий, Жилой
Степень защиты: IP20 в соответствии с МЭК 60529, IP40 (Модный щит)5 А2 Acti9
Название устройства: iCT
Область применения продукта: Двигатель-отопление-освещение
Тип сети: Переменный ток
Частота сети: 50 Гц
Тип управления: Дистанционное управление
Местная сигнализация: Индикатор действия<0/0 Механическая 0 Тропическое исполнение: 2 в соответствии с МЭК 60068-1, 2
Относительная влажность: 95 % на 55 C
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 100000 циклов МЭК/EN 61095 16 А 50 Гц AC-7A, 30000 циклов МЭК/EN 61095 6 А 50 Гц AC-7B, 30000 циклов МЭК/EN0 0 циклов МЭК 60947-4-1 50 Гц AC-1, 30000 циклов МЭК 60947-4-1 50 Гц AC-3, 30000 циклов МЭК 60947-4-1 50 Гц AC-5a,30000 циклов МЭК 60947-4-1 50 Гц AC-5b
Высота над уровнем моря: 2000 м
Частота переключения: 100 переключений в день
Уровень шума: 30 дБ
Код совместимости: ICT
контакта: 2 NO
[Uc] напряжение схемы управления: 230...240 В переменный ток 50 Гц
Максимальная мощность: 1,2 В на 250 В переменный ток
Тип сигнала управления: Поддерживается
Удерживаемая потребляемая мощность [ВА]: 2,7 ·А
Рассеивание мощности: 0,9 В на 50/60 Гц
