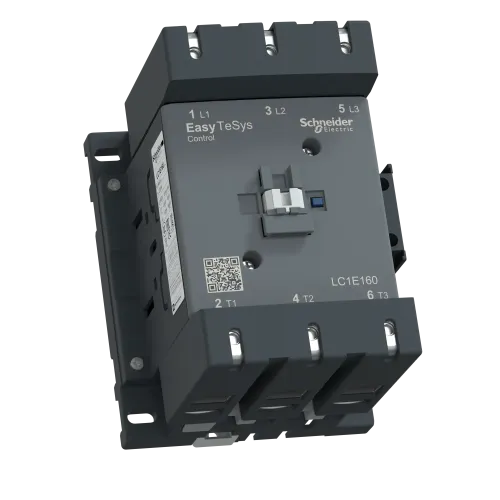

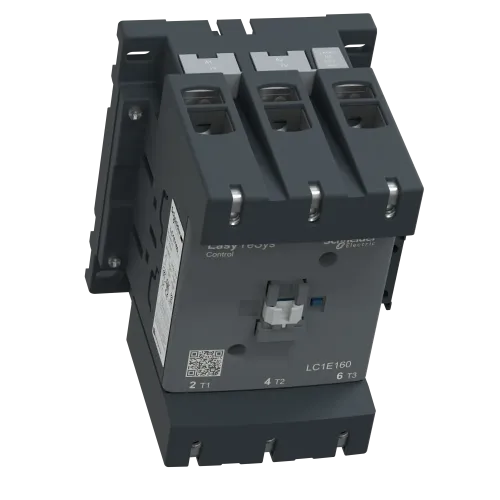

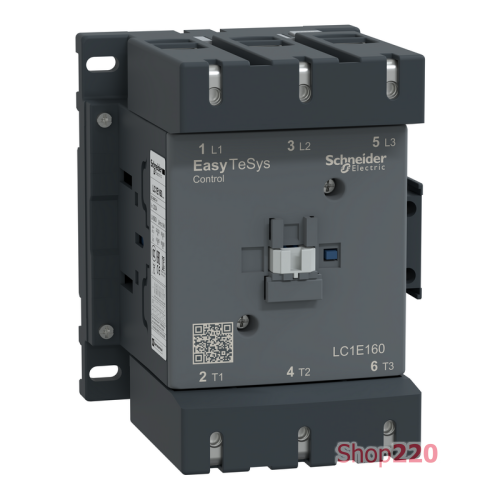

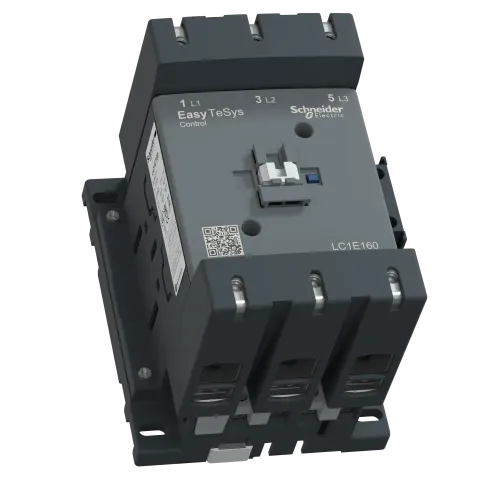

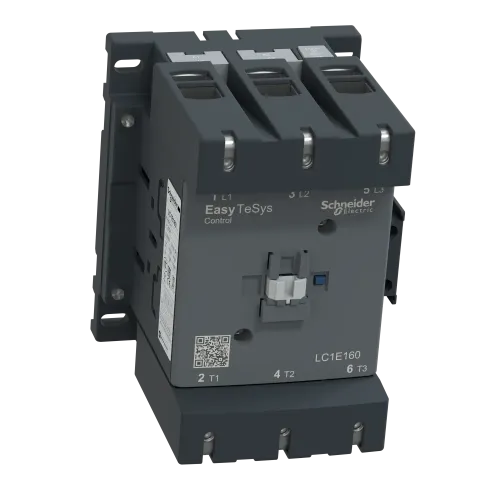

Контактор 3Р, 160A, НО+НЗ, 380В, AC3.220VAC50ГЦ LC1E160M5

3-полюсный контактор EasyPact TVS для резистивной нагрузки и управления двигателями до 160 A 80 кВт при 440 В. Он имеет катушку переменного тока 220 В 50 Гц. мм для стандартной скорости работы до 1200 циклов в час. Он обеспечивает стандартную надежность и долговечность с электрической долговечностью 0,8 М циклов AC-3 и 4 М циклами механической долговечностью. снижение номинальных характеристик на высоте до 3000 м. Сертифицировано по нескольким стандартам (IEC, CCC, EAC) и отвечает требованиям Green Premium (RoHs/Reach).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия продукта: Easy TeSys Control
Тип изделия или компонента: Контактор
Масса нетто: 2,3 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 18,0 см
Ширина 1 упаковки: 17,0 см
Длина 1 упаковки: 21,0 см
Вес 1 упаковки: 2,406 кг
Гарантия: 18 месяцев
Монтажная опора: Пластина, DIN-рейка
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: Круг питания: <= 690 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 690 В согласно МЭК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 8 кВ катушка не подключена к питающей сети согласно МЭК 60947
[Ie] номинальный рабочий ток: 160 А (на < 55 °C) на <= 440 В переменный ток AC-3 для цепь подачи питания, 200 А (на < 55 °C) на <= 440 В переменный ток AC-1 для цепь подачи питания
Клеммы подключения: Цепь управления: винтовой зажим 2 1…2,5 мм? - жесткость кабеля: гибкий с кабельным наконечником, Круг подачи питание: винтовой зажим 1 10…120 мм? - жесткость кабеля: гибкий с кабельным наконечником, Круг подачи питания: винтовой зажим 1 10…120 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Цепь управления: винтовой 2 зажим 2 - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 2 1…2,5 мм? - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 1 1…2,5 мм? - жесткость кабеля: гибкий с кабельным наконечником, Цепь управления: винтовая 1 1…2,5 мм? - жесткость кабеля: Твердый без кабельного наконечника, Цепь управления: винтовой зажим 2 1…2,5 мм? - жесткость кабеля: Твердый без кабельного наконечника, Круг подачи питания: винтовой зажим 2 10…120 мм? - жесткость кабеля: гибкий с кабельным питание: винтовой зажим 2 10…120 мм? - жесткость кабеля: Жесткий без кабельного наконечника
Стандарты: МЭК 60947-4-1, IEC 60947-1, IEC 60947-5-1
Сертификация изделия: EAC, CE
Защитная обработка: TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30, испытание Db
Высота: 158 мм
Ширина: 120 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 2
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5,53 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 24
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 80,0 см
Длина 3 упаковки: 60,0 см
Вес 3 упаковки: 70,74 кг
[Icw] номинальный кратковременно допустимый ст: 1400 А на <40 °C - 10 с для круга подачи питания
Глубина: 132 мм
Степень загрязнения:3
Категория перенапряжения: ІІІ
Момент затяжки: Круг подачи питания: 12 Н.м, Цепь управления: 1,2 Н.м
Огнестойкость: 850 °C в соответствии с МЭК 60695-2- 1
Степень защиты: IP2x в соответствии с МЭК 60529
Название устройства: LC1E
Механическая износостойкость: 4000000 циклов
Электрическая износостойкость: 800000 циклов AC-3, 250000 циклов AC-1
Высота над уровнем моря: 3000 m без снижения номинальных характеристик
: 10 А gG на <= 690 В координация тип 1 для цепи управления в соответствии с IEC 60947-5-1, 315 А gG на <= 690 В координация тип 1 для круга подачи питания
[Ith] условный тепловой ток в открытом исп: 200 А (на 40 °C)
Компоновка полюсного контакта: 3 NO (ГЕРМЕТИЧЕСКИЙ)
Удерживаемая потребляемая мощность [ВА]: 22·А 50 Гц cos phi 0,9 (на 20 °C), 22·А 60 Гц cos phi 0,9 (на 20 °C)
Пусковая мощность [ВА]: 300·А 50 Гц cos phi 0,9 (на 20 °C), 300 В·А 60 Гц cos phi 0,9 (на 20 °C)
Категория применения: AC-1, AC-3
Механическая устойчивость: Вибрации контактор разомкнут (1,5 Гн , 5...300 Гц), Вибрации контактор замкнут (3 Гн, 5...300 Гц), Удары контактор разомкнуты (6 Gn за 11 мс), Удары контактор замкнут (7 Гн для 11 мс)
Компоновка вспомогательного контакта: 1 нормально открытый + 1 нормально закрытый
Номинальная способность отключения: 1280 А на 440 В для круга подачи питания в соответствии с МЭК 60947
Рассеивание мощности: 3… 8 В для цепь управления
Минимальный ток переключения: 5 мА для цепь управления
Рабочее время: 20...50 мс при закрытии, 6...20 мс на открытие
Тип схемы управления: Переменный ток на 50 Гц
Мощность двигателя [кВт]: 45 кВт на 220...230 В переменный ток 50/60 Гц, 75 кВт на 380...400 В, 80 кВт на 415 В, 80 кВт на 440 В, 90 кВт на 500 В, 100 кВт на 660...690 В
Сопротивление изоляции: > 10 МОм для цепи управления
Рассеиваемая мощность на полюс: 24 В AC-1, 15 В AC-3
Применение контактора: Резистивная нагрузка, Управление двигателем
Номинальная включающая способность [Irms]: 1600 А на 440 В переменный ток для круга подачи питания в соответствии с МЭК 60947-4-1
Пределы напряжения цепи управления: 0.85...1.1 Uc (-5…55 °C):рабочий 50 Гц, 0.35...0.55 Uc (-5…55 °C):выпадение 50 Гц
Максимальная рабочая скорость: 1200 цикл/ч на < 55 °C
/> Минимальное напряжение переключения: 17 В для цепь управления
Время не перекрытия контактов: 1,5 мс при включении питание гарантировано между NC и NO контактом, 1,5 мс при обесточивании гарантировано между NC и NO контактом
Средний импеданс: 0,6 мОм - Ith 200 А 50 Гц для круга подачи питания
[Uc] напряжение цепи управление: 220 В переменный ток 50 Гц
Допустимая температура окружающей среды вокруг: -20… 70 °C при Uc, -60… 80 °C хранения,-5…55 °C работа
