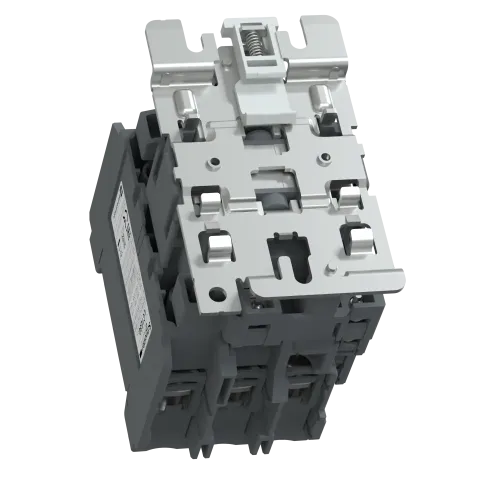

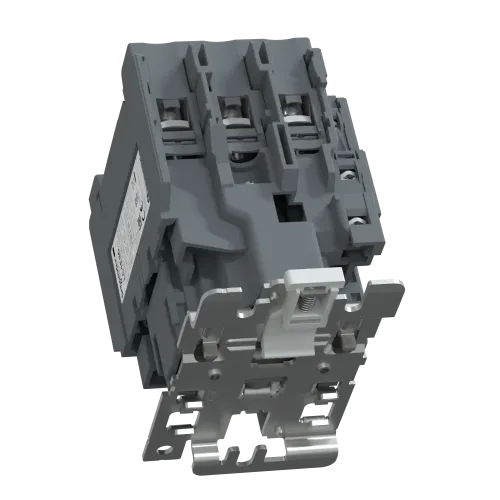

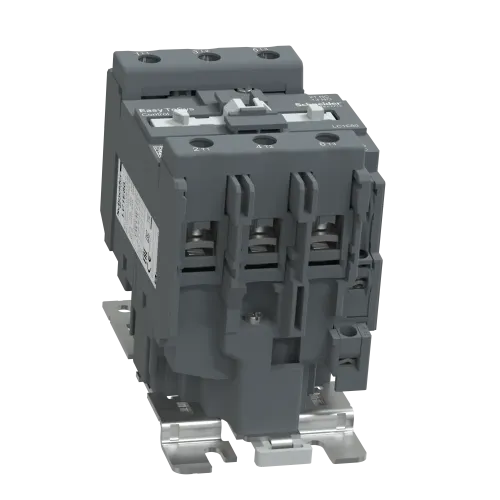

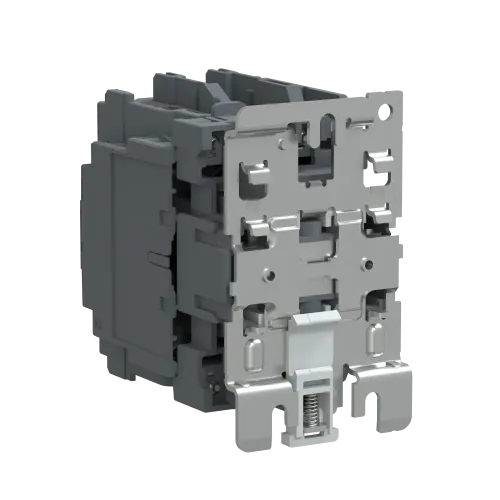

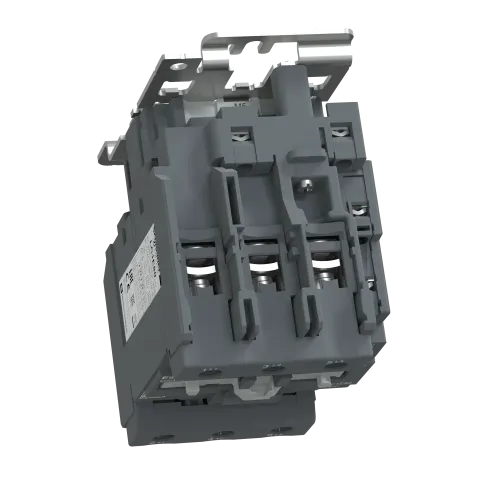

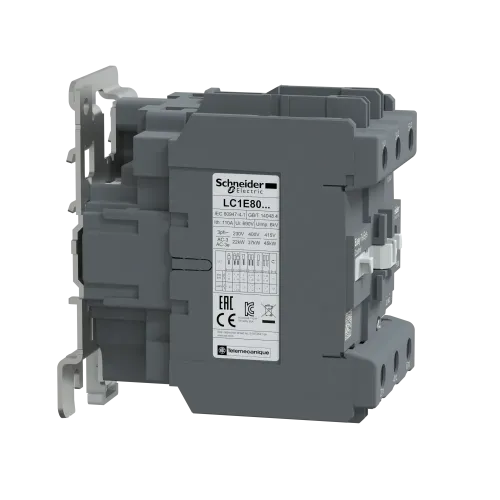

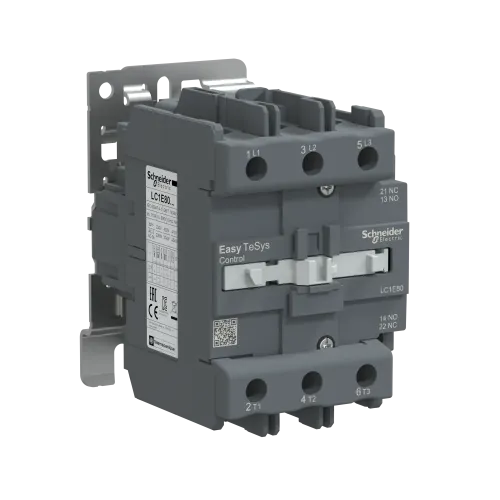

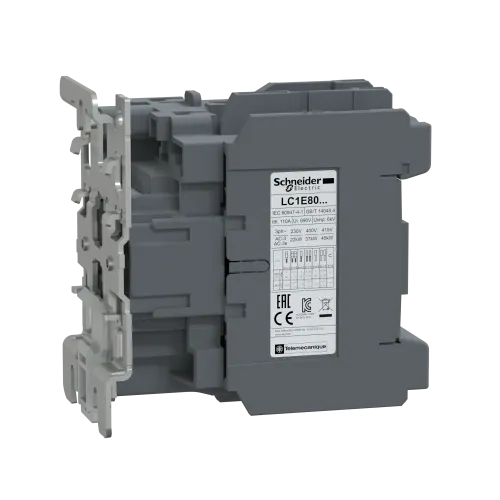

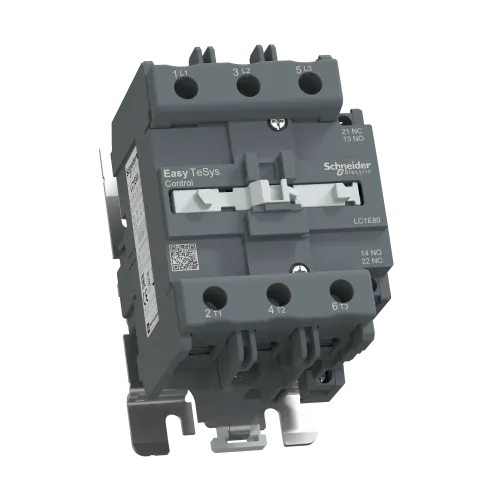

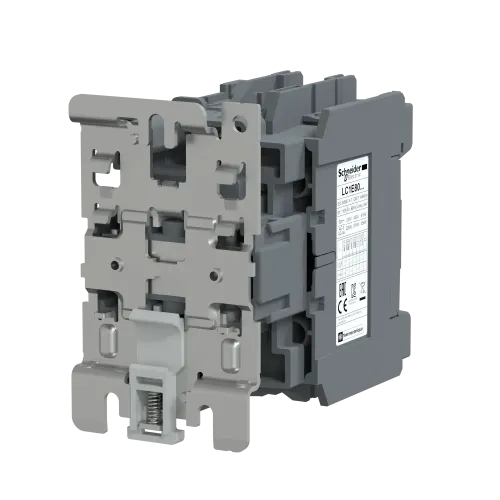

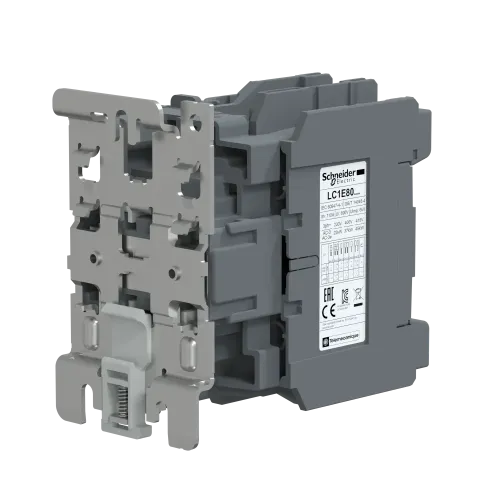

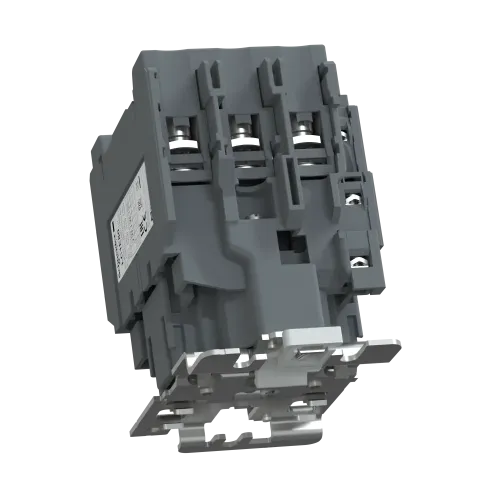

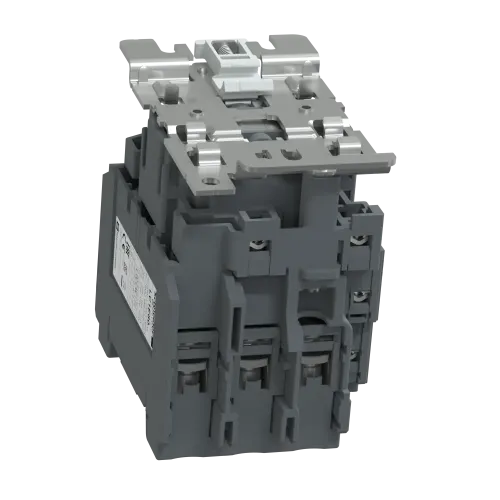

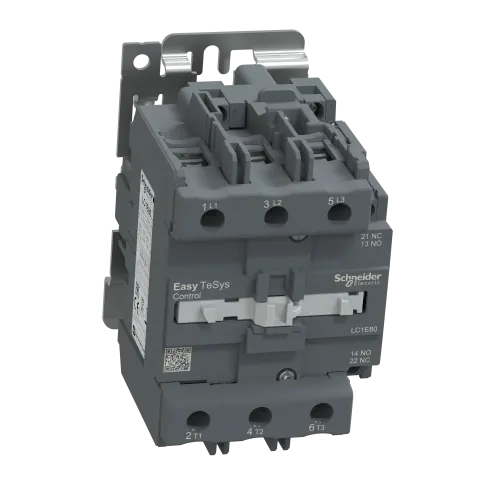

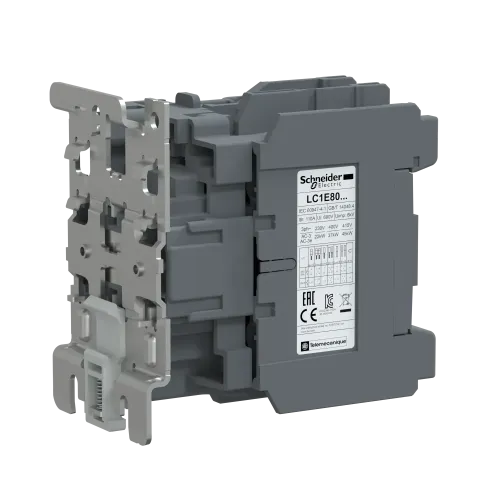

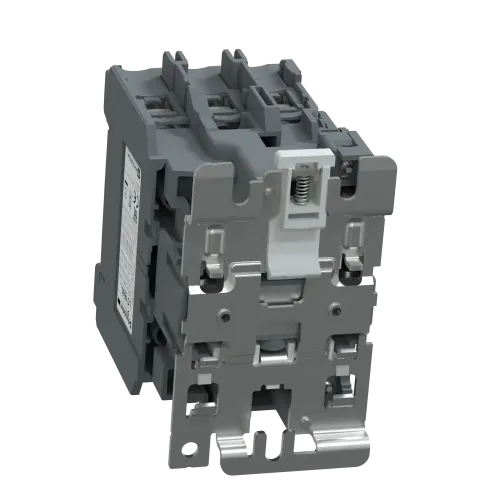

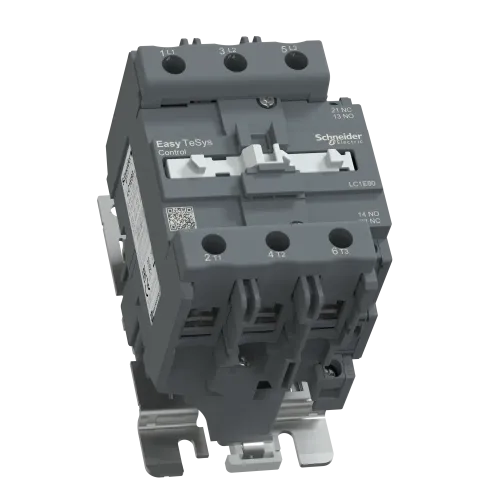

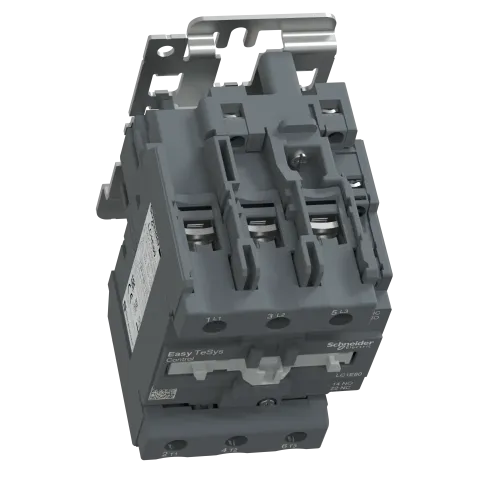

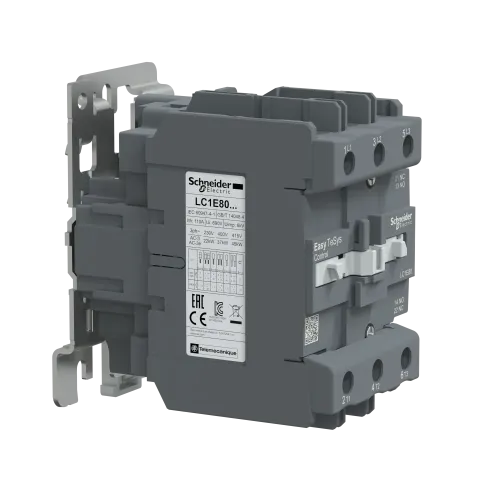

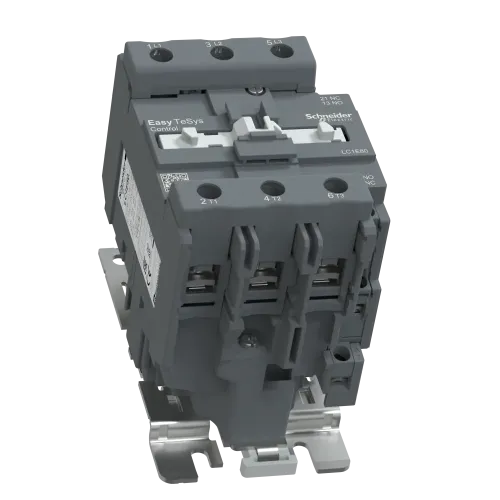

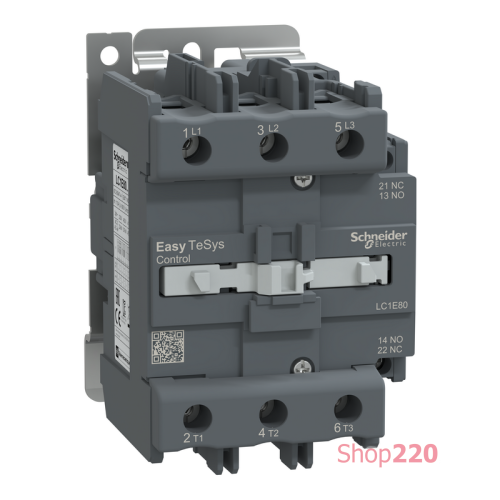

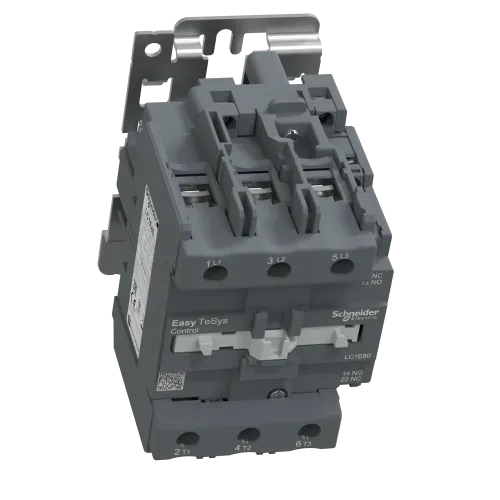

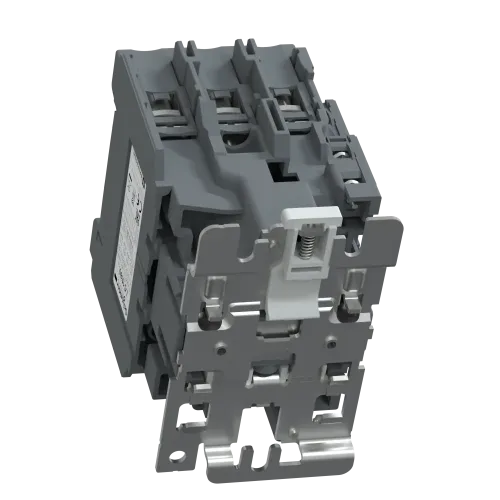

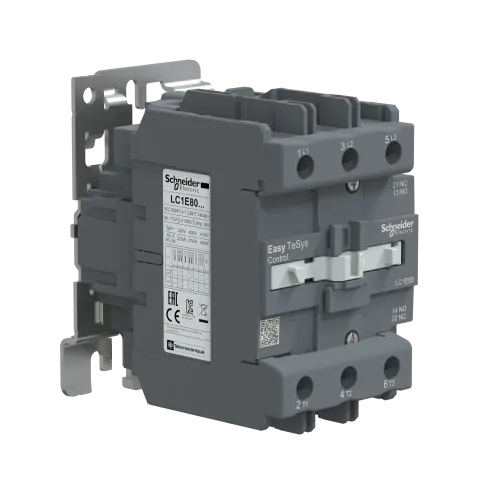

Контактор E 80А 400В AC3 220В 50ГЦ LC1E80M5

3-полюсный контактор EasyPact TVS для резистивной нагрузки и управления двигателями до 80 A 45 кВт при 440 В. Он имеет катушку переменного тока 220 В 50 Гц без встроенных вспомогательных контактов, соединений питания и управления с помощью винтовых зажимов. Ширина 85 мм для стандартной скорости работы до 1200 циклов в час. Он обеспечивает стандартную надежность и долговечность с электрической крепостью 0,9 М циклов AC-3 и 3 М циклами механической долговечностью. Он имеет рабочую температуру от -5 °C до 55 °C и монтируется на DIN-рейку, работает без снижения номинальных характеристик на высоте до 3000 м. Сертифицирован по нескольким стандартам (IEC, CCC, EAC) и отвечает требованиям Green Premium (RoHs/ Reach).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия продукта: Easy TeSys Control
Тип изделия или компонента: Контактор
Масса нетто: 1,52 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 15,3 см
Ширина 1 упаковки: 11,4 см
Длина 1 упаковки: 15,9 см
Вес 1 упаковки: 1,556 кг
Гарантия: 18 месяцев

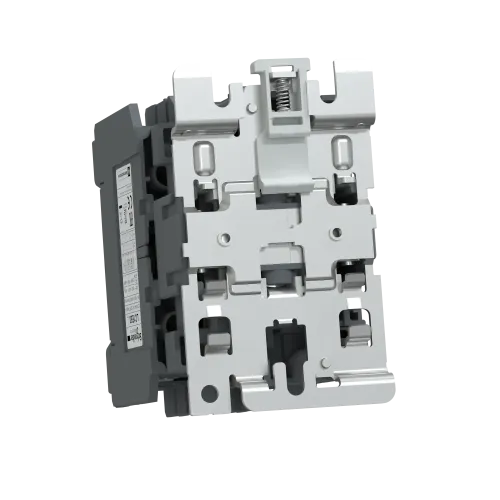

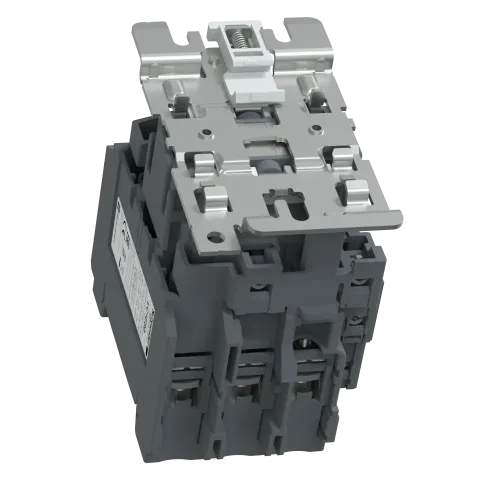

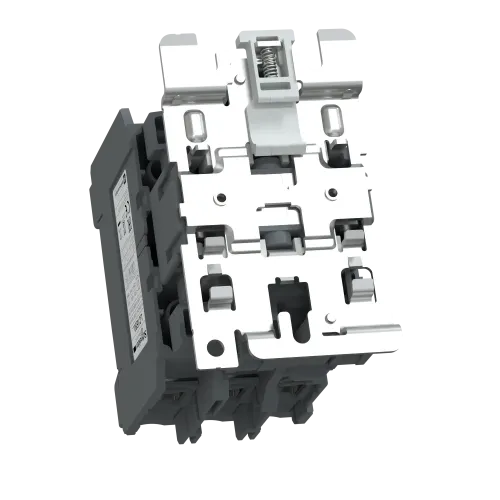

Монтажная опора: Пластина, DIN-рейка
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: Круг питания: <= 690 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 690 В согласно МЭК 60947-4-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ катушка не подключена к питающей сети согласно МЭК 60947
[Ie] номинальный рабочий ток: 80 А (на < 55 °C) на <= 440 В переменный ток AC-3 для цепь подачи питания, 110 А (на < 55 °C) на <= 440 В переменный ток AC-1 для цепь подачи питания
Клеммы подключения: Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 2 1…4 мм? - жесткость кабеля: гибкий без кабельного наконечника, Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: гибкий с кабельным наконечником, Цепь управления: винтовой зажим 2 1…2,5 мм? - жесткость : гибкий с кабельным наконечником, Цепь управления: винтовой зажим 1 1…4 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Цепь управления: винтовой зажим 2 1…4 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Круг подачи питания: винтовой зажим 1 4…50 гибкий с кабельным наконечником, Круг подачи питания: винтовой зажим 2 4…16 мм? - жесткость кабеля: гибкий с кабельным наконечником, Круг подачи питания: винтовой зажим 1 4…50 мм? - жесткость кабеля: Жесткий без кабельного наконечника, Круг подачи питания: винт2 зажим5 мм? – жесткость кабеля: Твердый без кабельного наконечника
Стандарты: IEC 60947-1, МЭК 60947-4-1, IEC 60947-5-1
Сертификация изделия: CE, EAC
Защитная обработка: TH (степень загрязнения 3 ) в соответствии с МЭК 60068-2-30
Высота: 127 мм
Ширина: 85 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 8,332 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 40
Высота 3 упаковки: 77 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 60 см
Вес 3 упаковки: 76,444 кг
[Icw] номинальный кратковременно допустимый ст: 640 А на <40 °C - 10 с для круга подачи питания, 320 А на <40 °C - 60 с для круга подачи питания, 135 А на <40 °C - 600 с для круга подачи питания
Глубина:121 мм
Степень загрязнения: 3
Категория перенапряжения: ІІІ
Момент затяжки: Цепь управления: 1,2 Н.м, Круг подачи питания: 12 Н.м
Огнестойкость: 850 °C в соответствии с МЭК 60695-2-1
Степень защиты: IP2x в соответствии с МЭК 60529
Название устройства: LC1E
Механическая износостойкость: 3000000 циклов
Электрическая износостойкость: 350000 циклов AC-1, 900000 циклов AC-3
Высота над уровнем моря: 3000 m характеристик
Номинальный ток предохранителя: 10 А gG на <= 690 В координация тип 1 для цепи управления в соответствии с IEC 60947-5-1, 160 А gG на <= 690 В координация тип 1 для круга подачи питания
[Ith] условный тепловой ток в открытом режиме: 100 А (на 60 °C) для круга подачи питания
Компоновка полюсного контакта: 3 NO (ГЕРМЕТИЧЕСКИЙ)
Удерживаемая потребляемая мощность [ВА]: 22·А 60 Гц cos phi 0,3 (на 20 °C), 20·А 50 Гц cos phi 0,3 ( на 20 °C)
Пусковая мощность [ВА]: 200 В·А 50 Гц cos phi 0,75 (на 20 °C), 220 В·А 60 Гц cos phi 0,75 (на 20 °C)
Категория применения: AC-1, AC-3
Механическая устойчивость: Вибрации контактор разомкнуто (1,5 Гн, 5...300 Гц), Вибрации контактор замкнут (3 Гн, 5...300 Гц), Удары контактор разомкнуты (6 Gn за 11 мс), Удары контактор замкнут (7 Гн для 11 мс)
Компоновка вспомогательного контакта: 1 нормально открытый + 1 нормально закрытый
Номинальная способность отключения: 640 А на 440 В для круг подачи питания в соответствии с МЭК 60947
Рассеивание мощности: 6…10 В для цепь управления
Минимальный ток переключения: 5 мА для цепь управления
Рабочее время: 20...35 мс при закрытии, 6...30 мс на открытие
Тип схемы управление: Переменный ток на 50 Гц
Мощность двигателя [кВт]: 22 кВт на 220...230 В переменный ток 50/60 Гц, 37 кВт на 380...400 В, 45 кВт на 415 В, 45 кВт на 440 В, 45 кВт на 500 В, 45 кВт на 660...690 В
Сопротивление изоляции: > 10 МОм для цепи управления
Рассеиваемая мощность на полюс: 5,1 В AC-3, 9,7 В AC-1
Применение контактора: Управление двигателем, резистивная нагрузка
Номинальная включающая способность [Irms]: 800 А на 440 В переменный ток для круга подачи питания в соответствии с МЭК 60947-4-1
Пределы напряжения цепи управления: 0.85...1.1 Uc (-5…55 °C):рабочий 50 Гц, 0.3...0.6 Uc (-5…55 °C):выпадение 50 Гц
Максимальная рабочая скорость: 1200 цикл/ч на < 60 °C
/> Минимальное напряжение переключения: 17 В для цепь управления
Время не перекрытия контактов: 1,5 мс при включении питания гарантировано между NC и NO контактом, 1,5 мс при обесточивании гарантировано между NC и NO контактом
Средний импеданс: 0,8 мОм - Ith 110 А 50 Гц для круга подачи питания
[Uc] напряжение цепи управления :220 В переменный ток 50 Гц
Допустимая температура окружающей среды вокруг: -20…70 °C при Uc, -60…80 °C хранения, -5…55 °C работа
