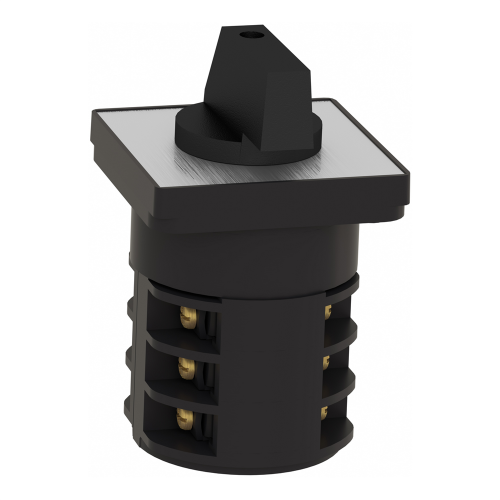

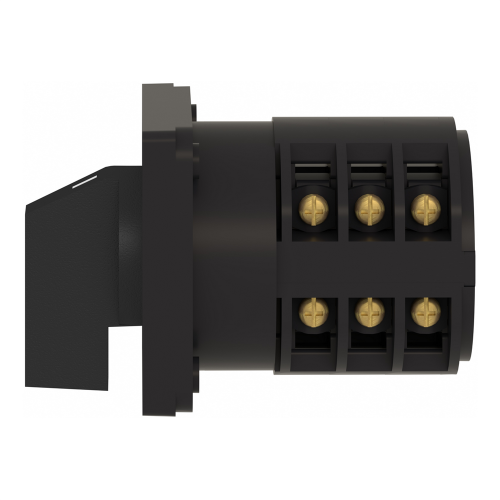

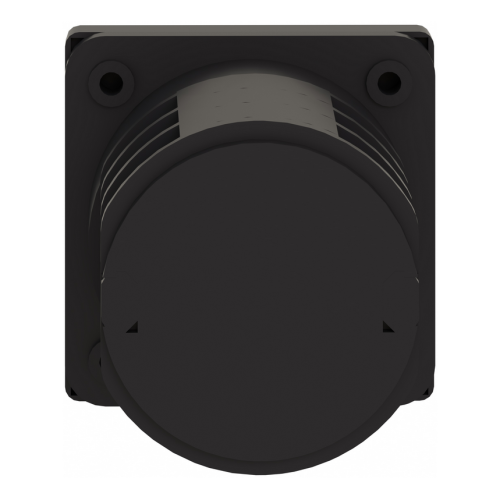

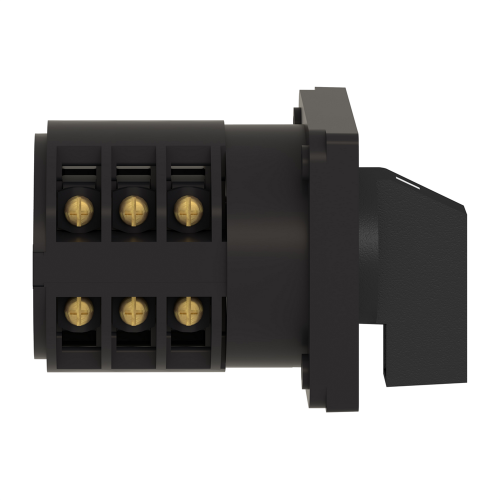

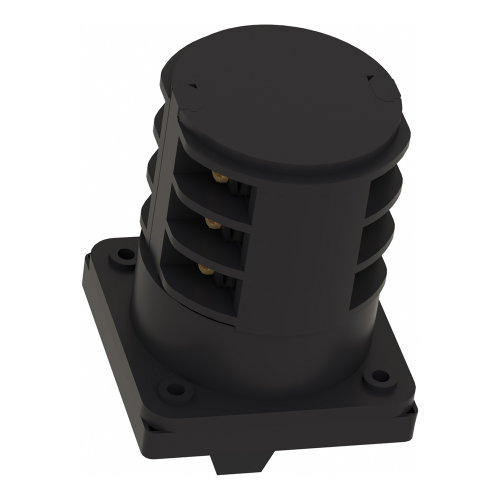

Кулачковый переключатель 50А, 2+0 K50H004UP

Этот полнофункциональный кулачковый/селекторный переключатель Harmony K50 имеет 4 полюса (4P). Он также имеет номинальный ток 50A, способ крепления на винтовых зажимах и цвет металлик с черной маркировкой. Имеет маркировку «1 – 2», что указывает на положение переключателя. Этот кулачковый/селекторный переключатель с металлической головкой предназначен для большинства промышленных и технологических приложений благодаря компактному размеру, легкой интеграции с блоками диаметром 16 мм и 22 мм и имеет несколько функций выбора. Он имеет угол 60 градусов между своими положениями переключения.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Переключатель кулачка в сборе
Масса нетто: 0,61 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,500 см<0/4 см
Длина 1 упаковки: 15,900 см
Вес 1 упаковки: 457,000 г
Гарантия: 18 месяцев
Способ крепления: 4 отверстия
Описание полюсов: 4P
[Ui] номинальное напряжение к IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с EN 947-1, 6 кВ в соответствии с МЭК 947-1
Стандарты: МЭК 60947-3
Сертификация изделия: CULus 120 В 3 4 л.с 3 фазы, CULus 240 В 7,5 л.с 1 фаза, CULus 240 В 7,5 л.с 3 фазы
Защитная обработка: TC
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 20<0/0 Высота 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 9,683 кг
Категория перенапряжения: Класс II в соответствии с IEC 60536, Класс II в соответствии с NF C 20-030
Рабочая температура затяжка: 2 Н.м
Степень защиты: IP40 в соответствии с МЭК 60529
Место установки: Передняя часть
Электрическое соединение: Зажимные винтовые клеммы гибкий, момент затяжки: 2 x 6 мм кв, Зажимные винтовые клеммы Твердый, момент за/ износостойкость: 300000 циклов
Температура окружающего воздуха для собер: -40…70 C
Защита от короткого замыкания: 63 А патрон предохранитель, тип gG
[Ith] условный тепловой ток в открытом вык: 50 А
Зам Медленное размыкание
Тип исполнительного механизма: Черный ручка
Принудительное размыкание: С
Габаритная ширина CAD: 64 мм
Габаритная высота CAD: 64 мм
Габаритная глубина CAD: 138 мм
Обрат// Ток короткого замыкания: 5000 А
Тип головки кулачкового переключателя: С передней панелью 64 x 64 мм

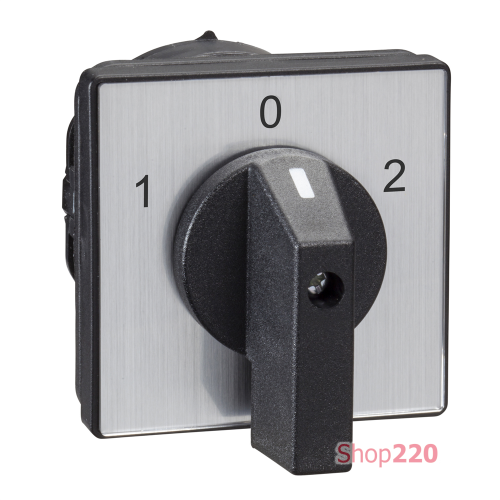

Описание маркировки: С металлик условные отметки , 1 - 0 - 2 черный обозначение
Функция кулачкового переключателя: Переключатель< Переключатель< положением
Переключение позиций: Вправо: 0° - 60°, Влево: 0° - 300°
Угол переключения: 60 °
Коммутационная способность [мА]: 15000 мА постоянный ток на 120 В 2 0 (0) мА постоянный ток на 180 В 3 контакт(ы) для индуктивной нагрузки (T = 50 мс), 15000 мА постоянный ток на 60 В 1 контакт(ы) для индуктивной нагрузки (T = 50 мс),20000 мА постоянный ток на 140 В 3 контакт(ы) для индуктивной нагрузки (T = 50 мс), 20000 мА постоянный ток на 48 В 1 контакт(ы) для индуктивной нагрузки (T = 50 мс), 20000 мА постоянный ток на T 5 мс), 30000 мА постоянный ток на 30 В 1 контакт(ы) для индуктивной нагрузки (T = 50 мс), 30000 мА постоянный ток на 3 50 мс), 3500 мА постоянный ток на 110 В 1 контакт(ы) для индуктивной нагрузки (T = 50 мс), 3500 мА постоянный ток для индуктивной нагрузки (T = 50 мс) (T = 50 мс), 37000 мА постоянный ток на 120 В 2 контакт(ы) для резистивной нагрузки (T = 1 мс), 37000 мА постоянный ток на 180 В 3 контакт(ы) для резистивной нагрузки (T = 1 мс), 3700 резистивная нагрузка (T = 1 мс), 40000 мА постоянный ток на 140 В 3 контакт(ы) для резистивной нагрузки (T = 1 мс), 40000 мА постоянный ток на 24 В 1 контакт(ы) для индуктивной нагрузки (T = 50 м0 1 ) контакт(ы) для резистивной нагрузки (T = 1 мс), 40000 мА постоянный ток на 48 В 2 контакт(ы) для индуктивной нагрузки (T = 50 мс), 40000 мА постоянный ток на 70 В 3 контакт(ы) для индуктивной нагрузки (T = 50 м) 2 контакт(ы) для резистивной нагрузки (T = 1 мс), 50000 мА постоянный ток на 24 В 1 контакт(ы) для резистивной нагрузки (T = 1 мс), 50000 мА постоянный ток на 48 В 2 контакт(ы) для резистивной нагрузки (0 = 5 70 В 3 контакт(ы) для резистивной нагрузки (T = 1 мс)
