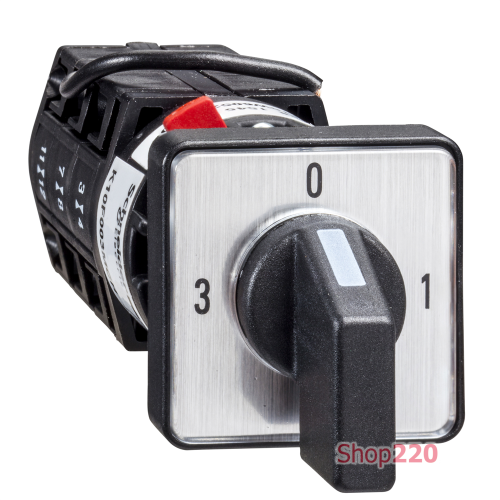

Кулачковый выключатель 10А, 3+0 K10F003MCH

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Переключатель кулачка в сборе
Масса нетто: 0,055 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,0 см
Вес 1 упаковки: 72,0 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 16 или 22 мм
[Ui] номинальное напряжение изоляции: 440 В (6) [Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
Стандарты: CENELEC EN 50013, МЭК 60947-3, EN/IEC 60947-5-1
Сертификация изделия: CULus/
S02
Количество единиц в 2 упаковке: 65
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 5,135 кг<5/2 C
Степень защиты: Контактная колодка: IP20, Рабочая головка: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы, момент затяжки: 2 x 1.5 мм кв
Механическая износостойкость: 10000 -40…70 C
Электрическая износостойкость: 100000000 циклов
Защита от короткого замыкания: 10 А патрон предохранитель, тип gG
[Ith] условный тепловой ток в открытом исп: 10 А
Тип измерения: Для 3 монтаж
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 60536
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Тип исполнительного механизма: Черный ручка
Габаритная ширина CAD: 30 мм
Габарит глубина CAD: 100 мм
Возврат: Отсутствует
Наименование компонента: K10
Номинальная рабочая мощность [Вт]: 1800 В AC-23A, 220/240 В 3 фазы, 370 В AC-23A, 110/120 В 220/240 В 1 фаза
Тип головки кулачкового переключателя: С передней панелью 30 x 30 мм
Описание маркировки: С металлик условные отметки , 0 - 1 - 2 - 3 черный обозначение
Функция кулачкового переключателя: Переключатель< Переключатель положением
Переключение позиций: Вправо: 0° - 90° - 180° - 270° - 270°
Угол переключения: 90°
Номинальная мощность [л.с.]: 1 л.с на 220/240 В переменный ток, 3 фаз. переменный ток, 1 фаза, 0,75 л.с на 110/120 В переменный ток, 3 фазы, 0,75 л.с на 220/240 В переменный ток, 1 фаза. AC-15, 6 А AC-15
[Ie] номинальный рабочий постоянный ток:10 А на 24 В резистивная нагрузка, 0,3 А на 220 В резистивная нагрузка, 0,7 А на 110 В резистивная нагрузка
